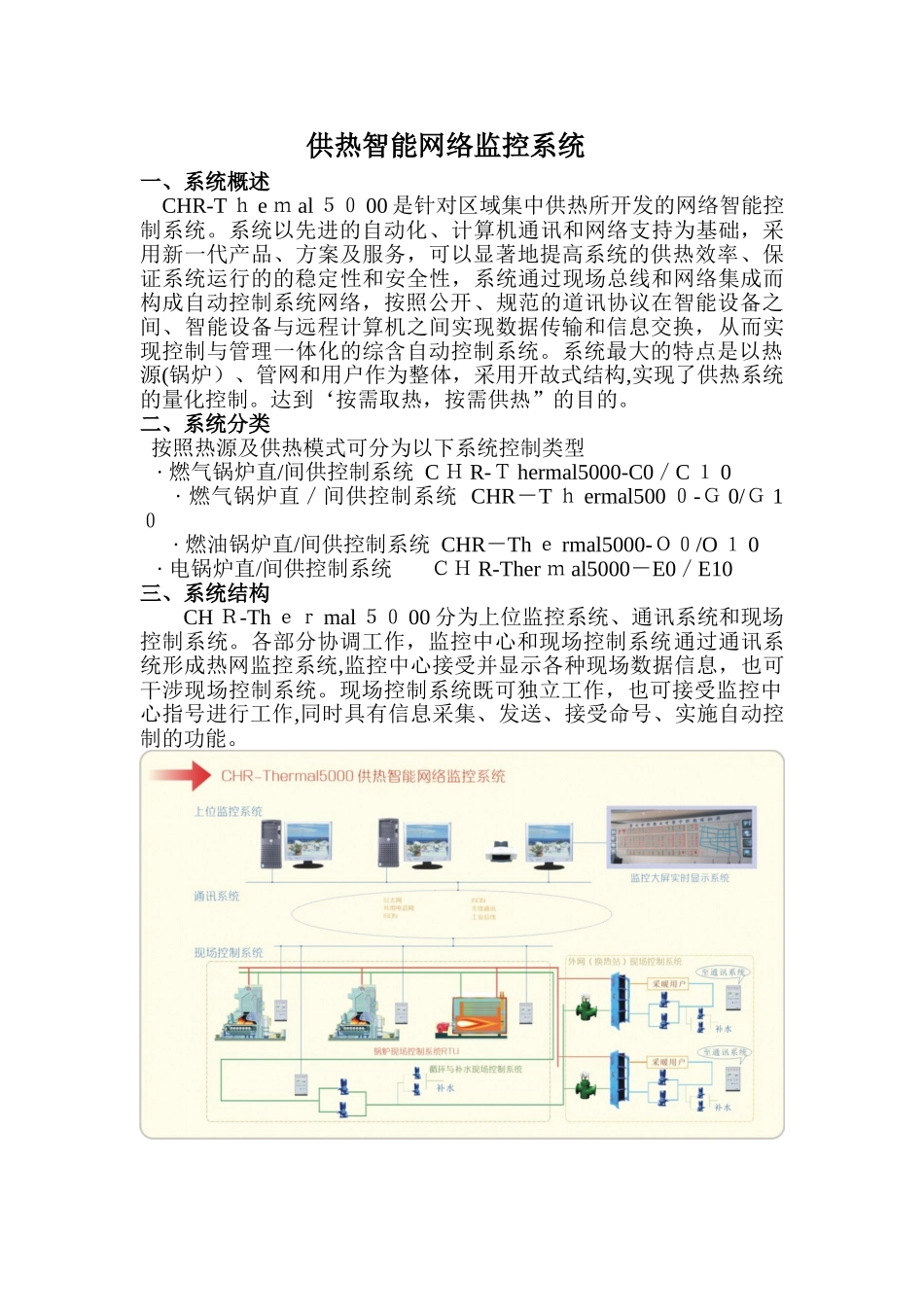

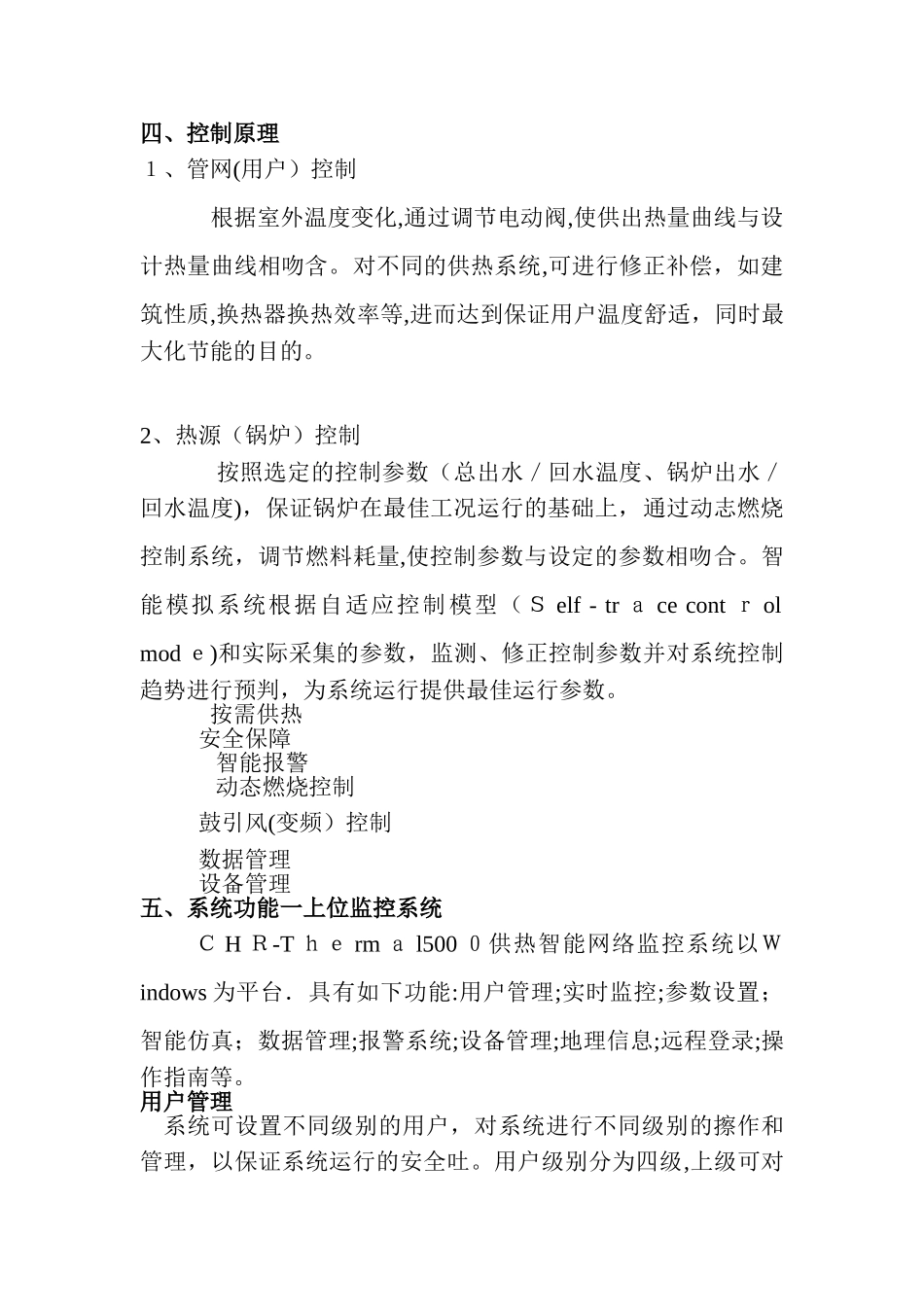

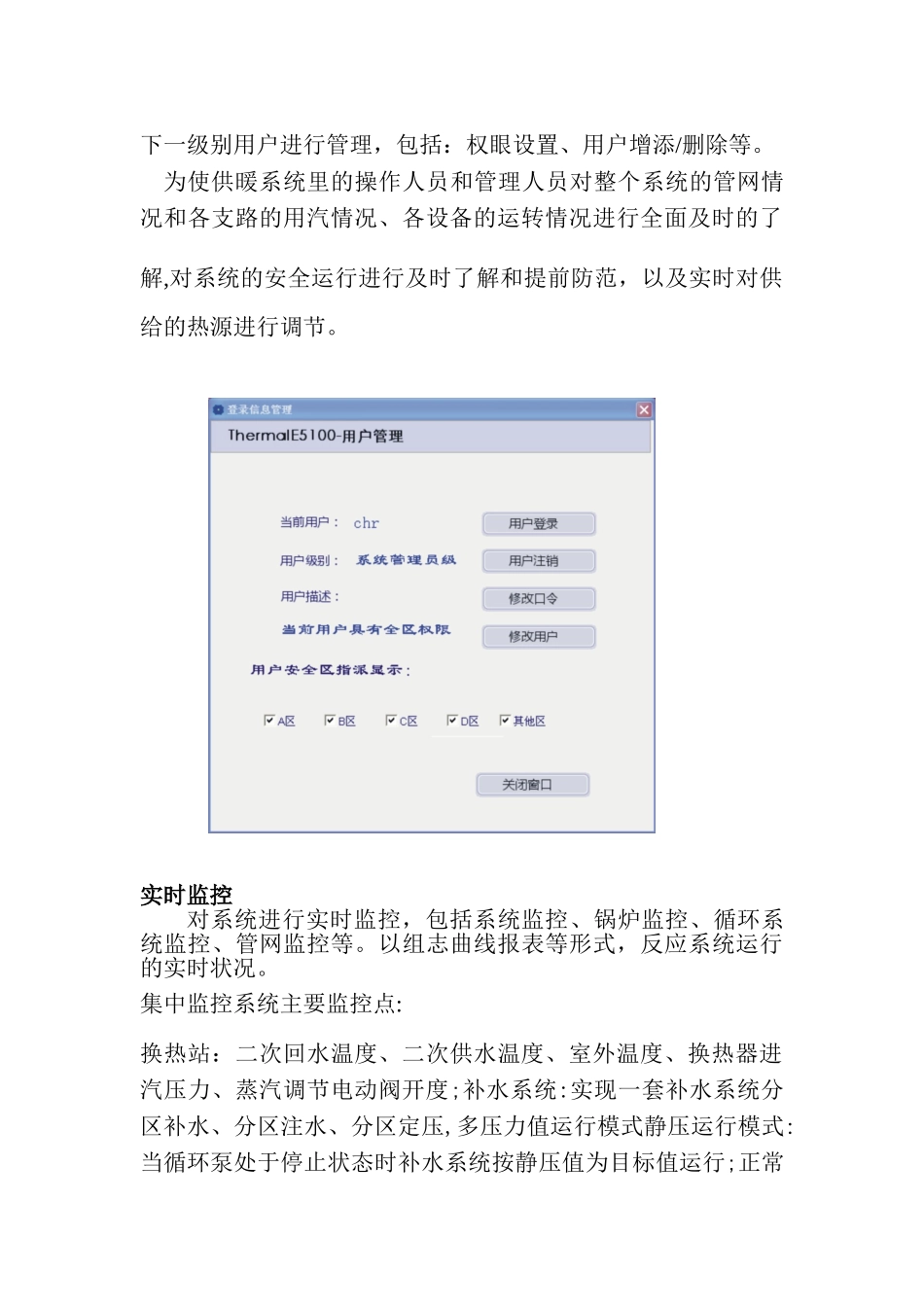

供热智能网络监控系统一、系统概述CHR-Tｈeｍal５０00是针对区域集中供热所开发的网络智能控制系统。系统以先进的自动化、计算机通讯和网络支持为基础，采用新一代产品、方案及服务，可以显著地提高系统的供热效率、保证系统运行的的稳定性和安全性，系统通过现场总线和网络集成而构成自动控制系统网络，按照公开、规范的道讯协议在智能设备之间、智能设备与远程计算机之间实现数据传输和信息交换，从而实现控制与管理一体化的综含自动控制系统。系统最大的特点是以热源(锅炉）、管网和用户作为整体，采用开故式结构,实现了供热系统的量化控制。达到‘按需取热，按需供热”的目的。二、系统分类按照热源及供热模式可分为以下系统控制类型·燃气锅炉直/间供控制系统CＨR-Ｔhermal5000-C0／C１0·燃气锅炉直／间供控制系统CHR－Tｈermal500０-Ｇ0/Ｇ1０·燃油锅炉直/间供控制系统CHR－Thｅrmal5000-Ｏ０/O１0·电锅炉直/间供控制系统ＣＨR-Therｍal5000－E0／E10三、系统结构CHＲ-Thｅｒmal５０00分为上位监控系统、通讯系统和现场控制系统。各部分协调工作，监控中心和现场控制系统通过通讯系统形成热网监控系统,监控中心接受并显示各种现场数据信息，也可干涉现场控制系统。现场控制系统既可独立工作，也可接受监控中心指号进行工作,同时具有信息采集、发送、接受命号、实施自动控制的功能。四、控制原理１、管网(用户）控制根据室外温度变化,通过调节电动阀,使供出热量曲线与设计热量曲线相吻含。对不同的供热系统,可进行修正补偿，如建筑性质,换热器换热效率等,进而达到保证用户温度舒适，同时最大化节能的目的。2、热源（锅炉）控制按照选定的控制参数（总出水／回水温度、锅炉出水／回水温度)，保证锅炉在最佳工况运行的基础上，通过动志燃烧控制系统，调节燃料耗量,使控制参数与设定的参数相吻合。智能模拟系统根据自适应控制模型（Ｓelf-trａcecontｒolmodｅ)和实际采集的参数，监测、修正控制参数并对系统控制趋势进行预判，为系统运行提供最佳运行参数。按需供热安全保障智能报警动态燃烧控制鼓引风(变频）控制数据管理设备管理五、系统功能一上位监控系统ＣHＲ-Tｈｅrmａl500０供热智能网络监控系统以Ｗindows为平台．具有如下功能:用户管理;实时监控;参数设置；智能仿真；数据管理;报警系统;设备管理;地理信息;远程登录;操作指南等。用户管理系统可设置不同级别的用户，对系统进行不同级别的擦作和管理，以保证系统运行的安全吐。用户级别分为四级,上级可对下一级别用户进行管理，包括：权眼设置、用户增添/删除等。为使供暖系统里的操作人员和管理人员对整个系统的管网情况和各支路的用汽情况、各设备的运转情况进行全面及时的了解,对系统的安全运行进行及时了解和提前防范，以及实时对供给的热源进行调节。实时监控对系统进行实时监控，包括系统监控、锅炉监控、循环系统监控、管网监控等。以组志曲线报表等形式，反应系统运行的实时状况。集中监控系统主要监控点:换热站：二次回水温度、二次供水温度、室外温度、换热器进汽压力、蒸汽调节电动阀开度;补水系统:实现一套补水系统分区补水、分区注水、分区定压,多压力值运行模式静压运行模式:当循环泵处于停止状态时补水系统按静压值为目标值运行;正常供暖模式:当系统处于正常供暖状态时补水系统按正常供暖压力值运行;保温供暖模式:当系统处于保温供暖状态时补水系统按保温供暖压力值运行;参数设置对系统进行参数设置,包括控制模式(自动/手动、群控与分控)，控制参数选择等。控制对象包括：系统控制、锅炉控制、一次循环、换热站控制、补水控制、通讯系统控制。并通过仿真模拟系统的运算模型和实时采集的数据进行列比,监测当前运行状况,预判运行趋势，实时修正运行参数。智能仿真以供暖行业标准与经验为依据,根据不同地区性质、供暖模式、建筑性质等建立仿真模型,通过不同系统的特点，列数据采集，归纳、分析，智能修正完善仿真模型,准确预测系统在不同的外界条件下运行工况和个参数量值，推荐最佳运行参数,为系统的量化控制依据,也是自适应周期控制模式的基础。综合评价热网的运行状况，发现运行的问题加以改进。数据管...
