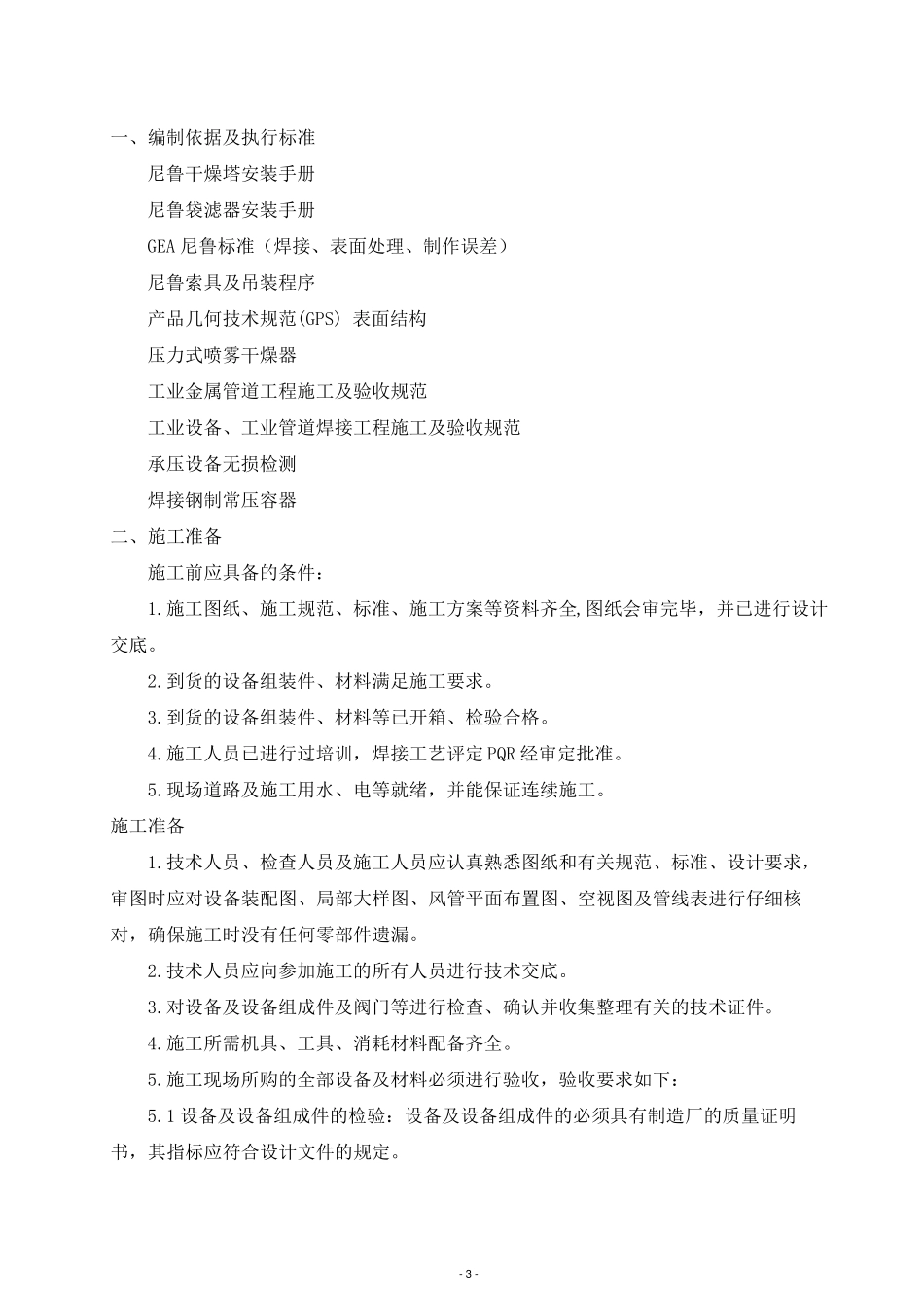

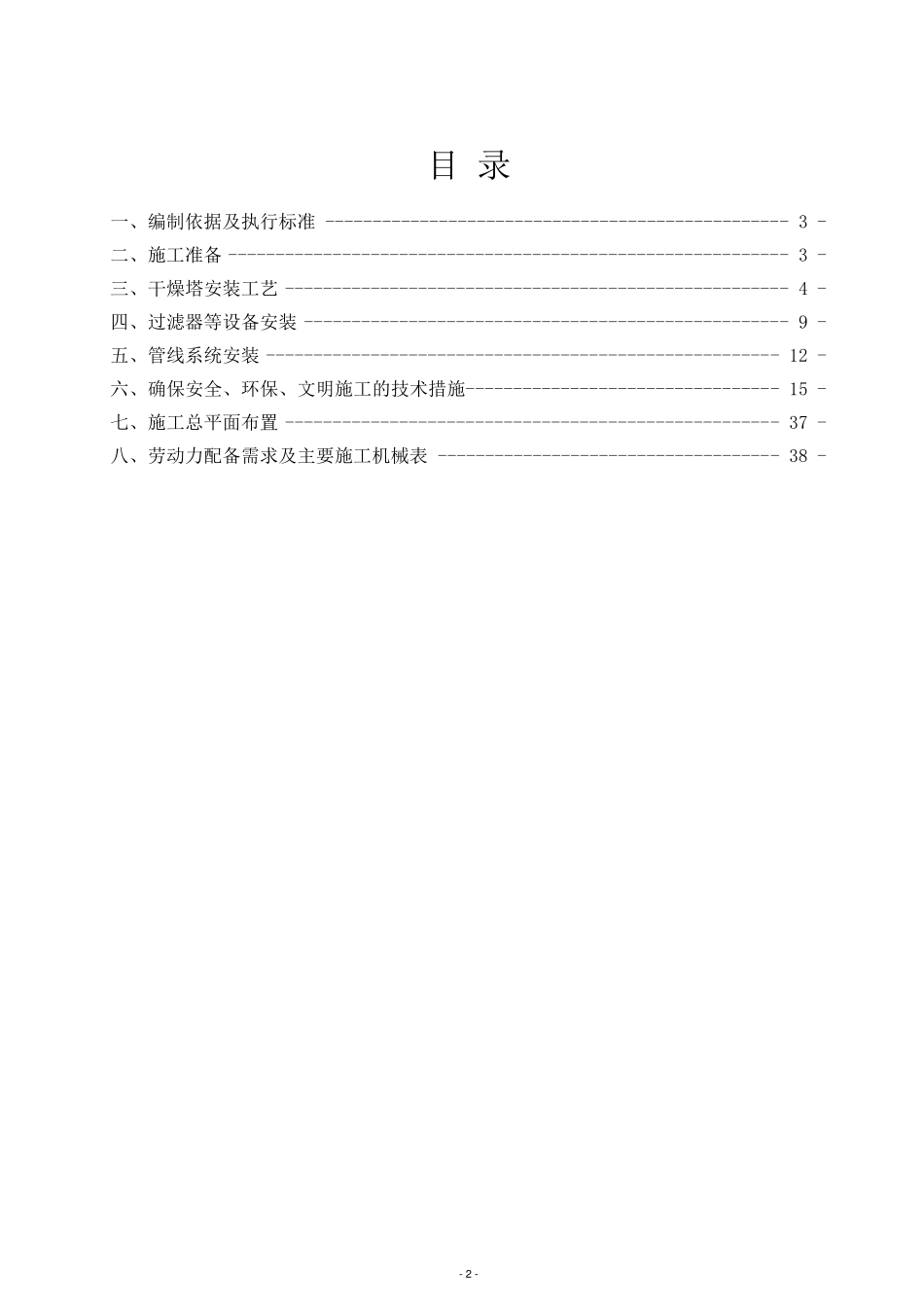

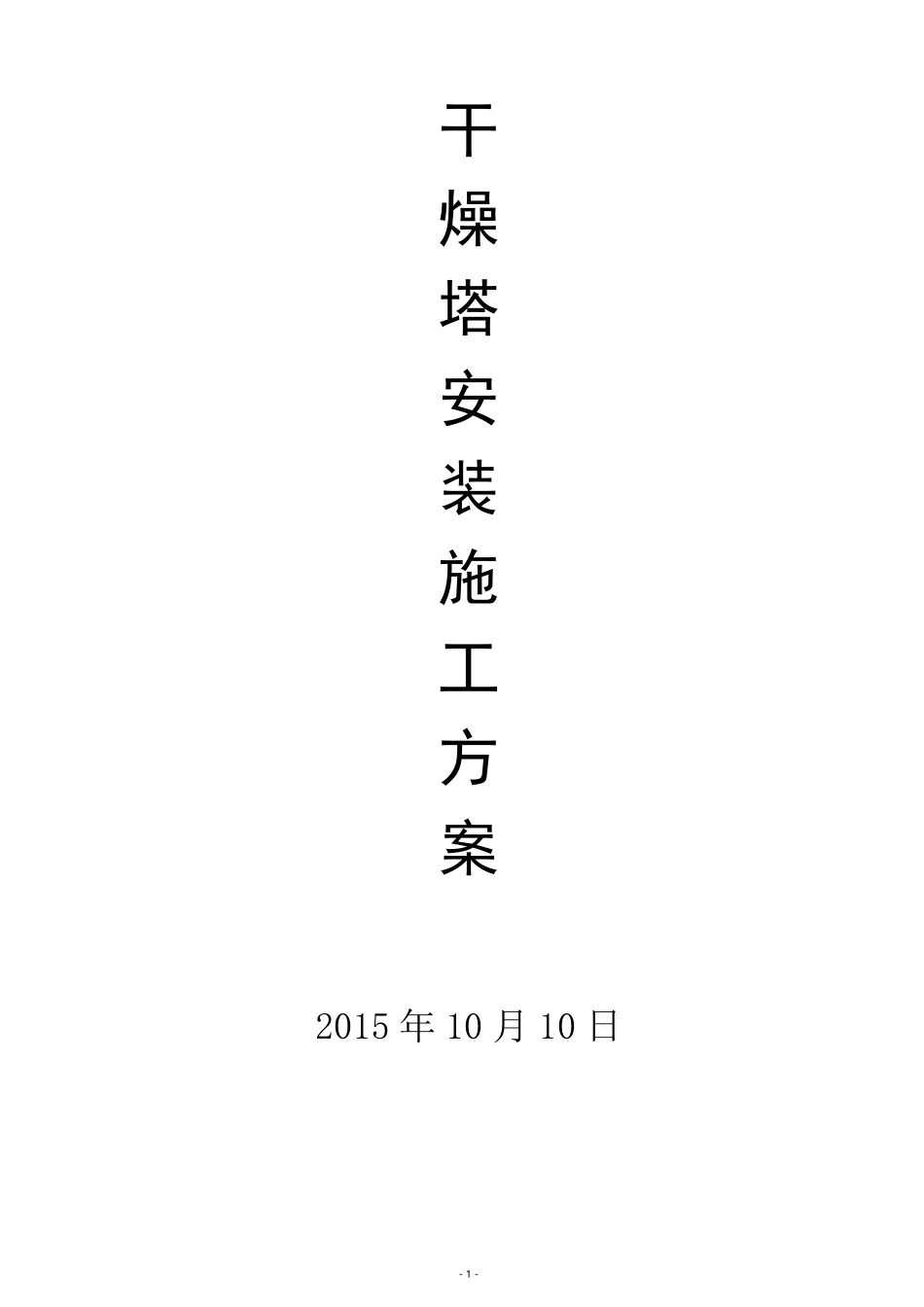

- 1 - 干 燥 塔 安 装 施 工 方 案 2015 年 10 月 10 日 - 2 - 目 录 一、编制依据及执行标准 ------------------------------------------------ - 3 - 二、施工准备 ---------------------------------------------------------- - 3 - 三、干燥塔安装工艺 ---------------------------------------------------- - 4 - 四、过滤器等设备安装 -------------------------------------------------- - 9 - 五、管线系统安装 ----------------------------------------------------- - 12 - 六、确保安全、环保、文明施工的技术措施-------------------------------- - 15 - 七、施工总平面布置 --------------------------------------------------- - 37 - 八、劳动力配备需求及主要施工机械表 ----------------------------------- - 38 - - 3 - 一、编制依据及执行标准 尼鲁干燥塔安装手册 尼鲁袋滤器安装手册 GEA 尼鲁标准（焊接、表面处理、制作误差） 尼鲁索具及吊装程序 产品几何技术规范(GPS) 表面结构 压力式喷雾干燥器 工业金属管道工程施工及验收规范 工业设备、工业管道焊接工程施工及验收规范 承压设备无损检测 焊接钢制常压容器 二、施工准备 施工前应具备的条件： 1.施工图纸、施工规范、标准、施工方案等资料齐全,图纸会审完毕，并已进行设计交底。 2.到货的设备组装件、材料满足施工要求。 3.到货的设备组装件、材料等已开箱、检验合格。 4.施工人员已进行过培训，焊接工艺评定 PQR 经审定批准。 5.现场道路及施工用水、电等就绪，并能保证连续施工。 施工准备 1.技术人员、检查人员及施工人员应认真熟悉图纸和有关规范、标准、设计要求，审图时应对设备装配图、局部大样图、风管平面布置图、空视图及管线表进行仔细核对，确 保施工时没 有任 何零 部件遗 漏 。 2.技术人员应向 参 加 施工的所 有人员进行技术交底。 3.对设备及设备组成 件及阀 门 等进行检查、确 认并收集 整 理有关的技术证件。 4.施工所 需 机 具、工具、消 耗 材料配备齐全。 5.施工现场所 购 的全部设备及材料必 须 进行验收，验收要求如 下 ： 5.1 设备及设备组成 件的检验：设备及设备组成 件的必 须 具有制造 厂 的质 量 证明书 ，其 指 标应符 合设计文 件的规定。 - 4 - 5.2 设备及设备组成件的材质、规...
