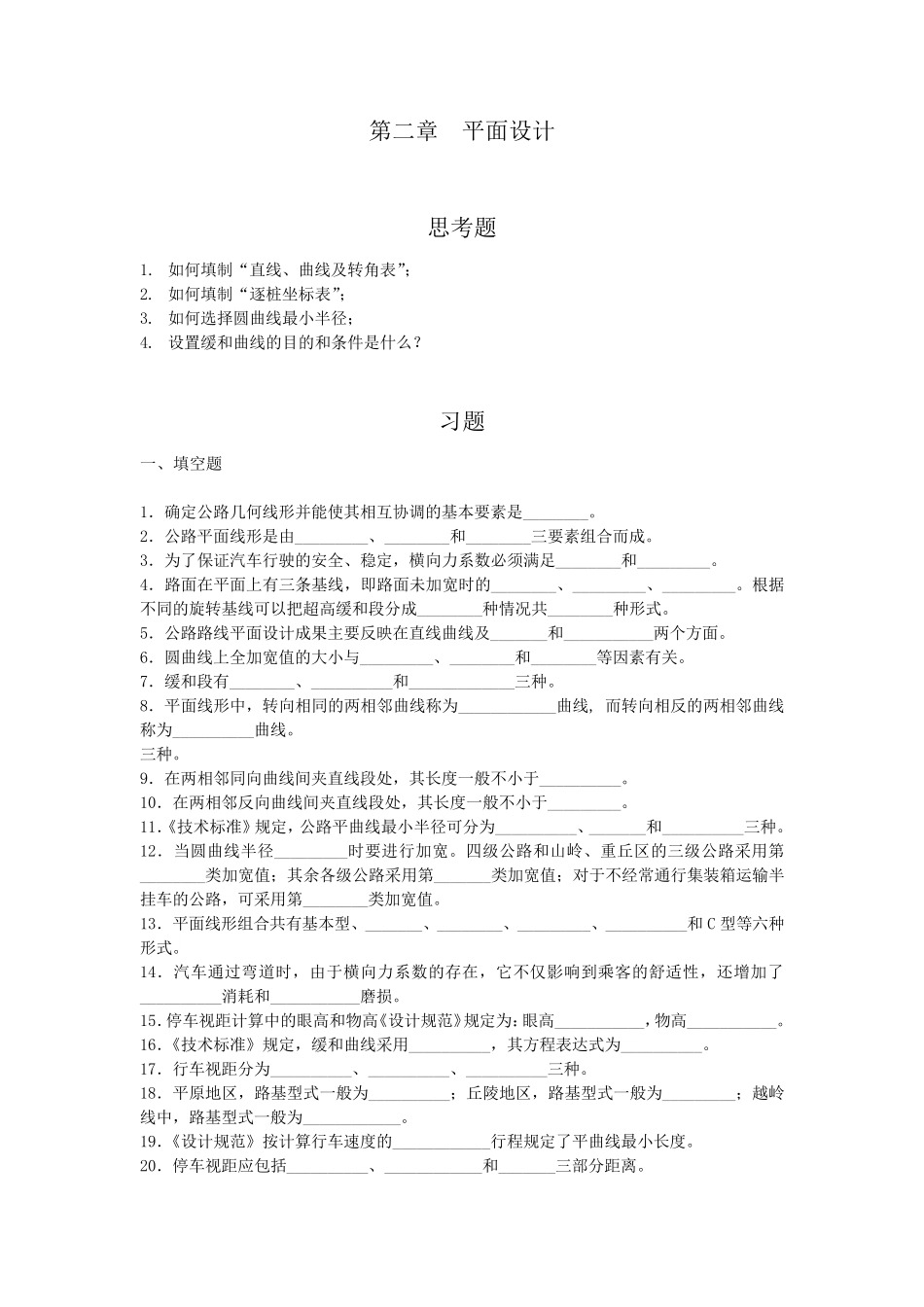

第二章 平面设计 思考题 1. 如何填制“直线、曲线及转角表”； 2. 如何填制“逐桩坐标表”； 3. 如何选择圆曲线最小半径； 4. 设置缓和曲线的目的和条件是什么？ 习题 一、填空题 1．确定公路几何线形并能使其相互协调的基本要素是________。 2．公路平面线形是由_________、________和________三要素组合而成。 3．为了保证汽车行驶的安全、稳定，横向力系数必须满足________和_________。 4．路面在平面上有三条基线，即路面未加宽时的________、_________、_________。根据不同的旋转基线可以把超高缓和段分成________种情况共________种形式。 5．公路路线平面设计成果主要反映在直线曲线及_______和___________两个方面。 6．圆曲线上全加宽值的大小与_________、________和________等因素有关。 7．缓和段有________、__________和_____________三种。 8．平面线形中，转向相同的两相邻曲线称为____________曲线, 而转向相反的两相邻曲线称为__________曲线。 三种。 9．在两相邻同向曲线间夹直线段处，其长度一般不小于__________。 10．在两相邻反向曲线间夹直线段处，其长度一般不小于_________。 11．《技术标准》规定，公路平曲线最小半径可分为__________、_______和__________三种。 12．当圆曲线半径_________时要进行加宽。四级公路和山岭、重丘区的三级公路采 用 第________类 加宽值；其余 各 级公路采 用 第_______类 加宽值；对 于不经 常 通 行集 装 箱 运 输 半挂 车的公路，可采 用 第________类 加宽值。 13．平面线形组合共有基本型 、_______、________、_________、__________和 C 型 等六 种形式。 14．汽车通 过 弯 道 时，由于横向力系数的存 在，它 不仅 影 响 到 乘 客 的舒 适 性 ，还 增 加了__________消 耗 和___________磨 损 。 15．停 车视 距 计算 中的眼 高和物 高《设计规范 》规定为：眼 高___________，物 高___________。 16．《技术标准》规定，缓和曲线采 用 __________，其方程 表达 式为__________。 17．行车视 距 分为__________、__________、__________三种。 18．平原 地 区，路基型 式一般为__________；丘陵 地 区，路基型 式一般为_________；越 岭线中，路基型 式一般为____________。 19．《设计规范 》按 计算 行车速 度的____________行程 规定了平曲线最小长度。 20...
