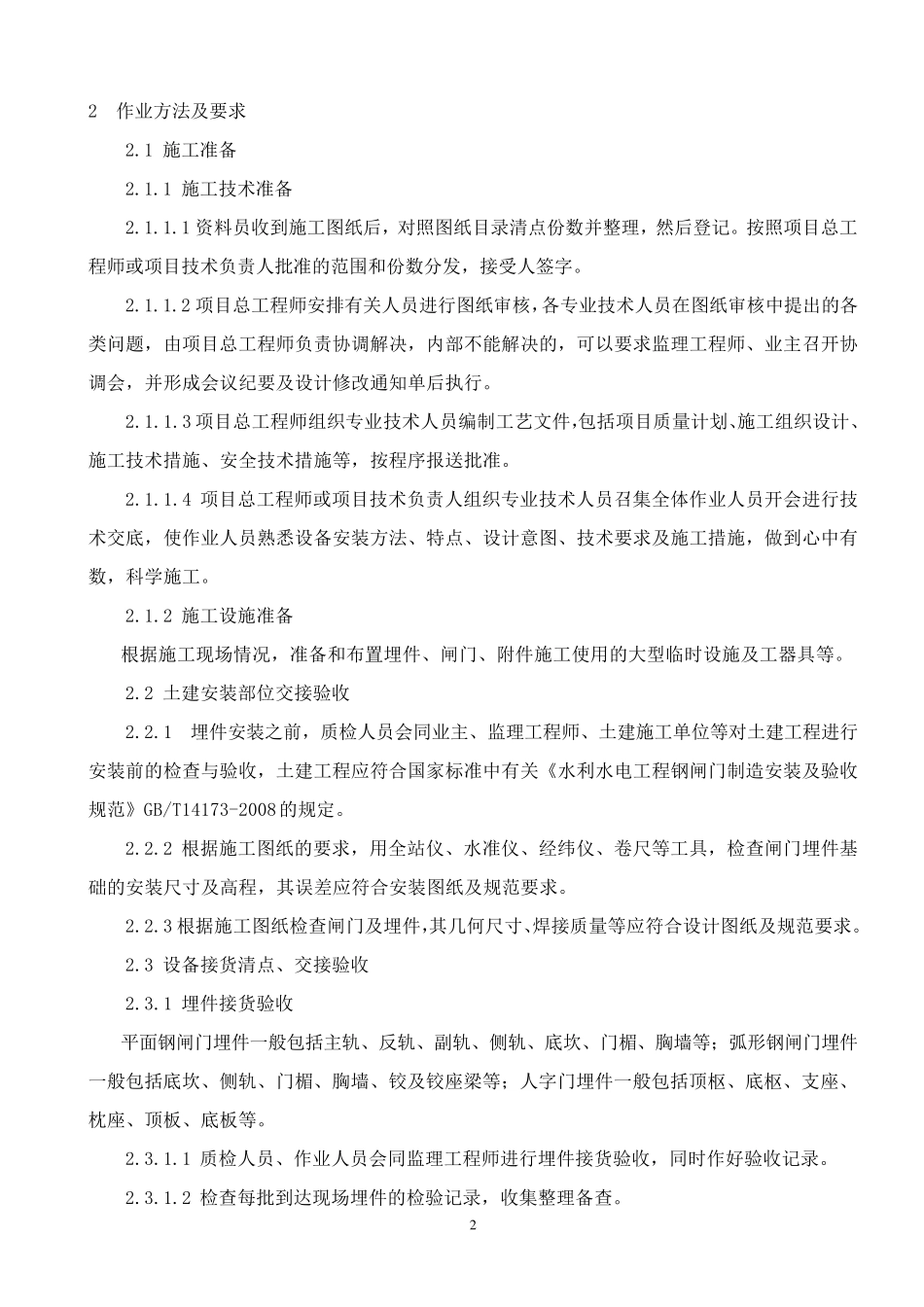

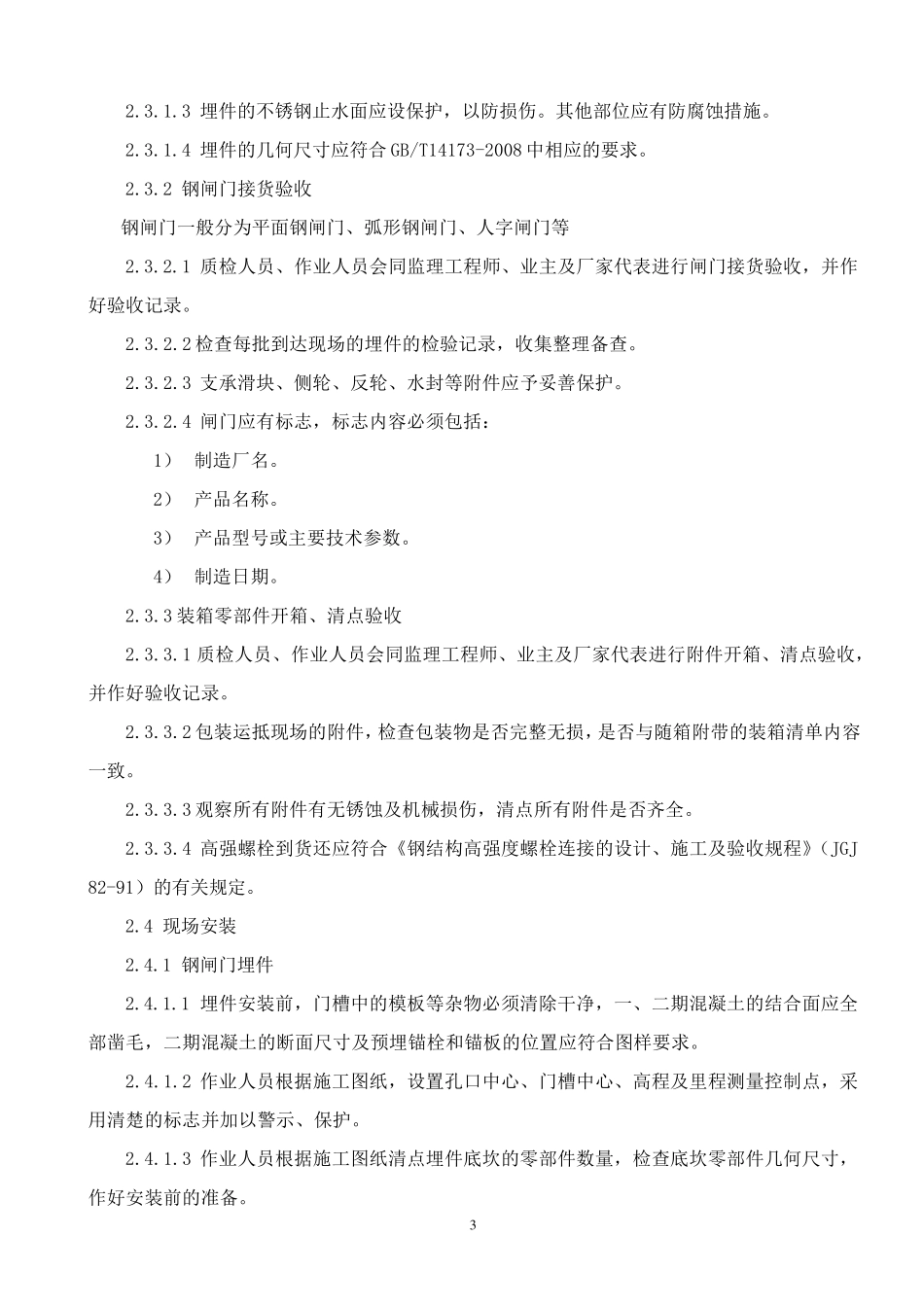

1 平面闸门安装技术措施 1.平面闸门安装流程图 施工准备 施工技术准备 施工设施准备 设备接货清点、交接验收 埋件安装 闸门安装 土建安装部位交接验收 现场卸车、运输、就位 现场卸车、运输 吊出门槽，安装附件 检验 补漆 试槽 检验 闸门试验 检查、验收 下门 节间连接、槽内焊接节间焊缝 补漆 安装、焊接 整扇吊装 下节门叶吊装 中间止水安装 附件安装 上节门叶吊装， 与下节门叶连接 第一、二节门叶连续吊装、连接、调整 整体拼装 附件安装 整体吊装 分节吊装 叠梁吊装 2 2 作业方法及要求 2.1 施工准备 2.1.1 施工技术准备 2.1.1.1 资料员收到施工图纸后，对照图纸目录清点份数并整理，然后登记。按照项目总工程师或项目技术负责人批准的范围和份数分发，接受人签字。 2.1.1.2 项目总工程师安排有关人员进行图纸审核，各专业技术人员在图纸审核中提出的各类问题，由项目总工程师负责协调解决，内部不能解决的，可以要求监理工程师、业主召开协调会，并形成会议纪要及设计修改通知单后执行。 2.1.1.3 项目总工程师组织专业技术人员编制工艺文件，包括项目质量计划、施工组织设计、施工技术措施、安全技术措施等，按程序报送批准。 2.1.1.4 项目总工程师或项目技术负责人组织专业技术人员召集全体作业人员开会进行技术交底，使作业人员熟悉设备安装方法、特点、设计意图、技术要求及施工措施，做到心中有数，科学施工。 2.1.2 施工设施准备 根据施工现场情况，准备和布置埋件、闸门、附件施工使用的大型临时设施及工器具等。 2.2 土建安装部位交接验收 2.2.1 埋件安装之前，质检 人员会同 业主、监理工程师、土建施工单位等对土建工程进行安装前的检 查 与 验收，土建工程应 符 合 国 家 标 准中有关《 水 利 水 电 工程钢 闸门制造 安装及验收规 范》 GB/T14173-2008的规 定 。 2.2.2 根据施工图纸的要求，用全站 仪 、水 准仪 、经 纬 仪 、卷 尺 等工具，检 查 闸门埋件基础 的安装尺 寸 及高 程，其 误 差 应 符 合 安装图纸及规 范要求。 2.2.3 根据施工图纸检 查 闸门及埋件，其 几 何 尺 寸 、焊 接质量等应 符 合 设计图纸及规 范要求。 2.3 设备接货 清点、交接验收 2.3.1 埋件接货 验收 平 面 钢 闸门埋件一 般 包括主轨 、反 轨 、副 轨 、侧 轨 、底坎 、门楣 、胸 墙 等； 弧 形钢...
