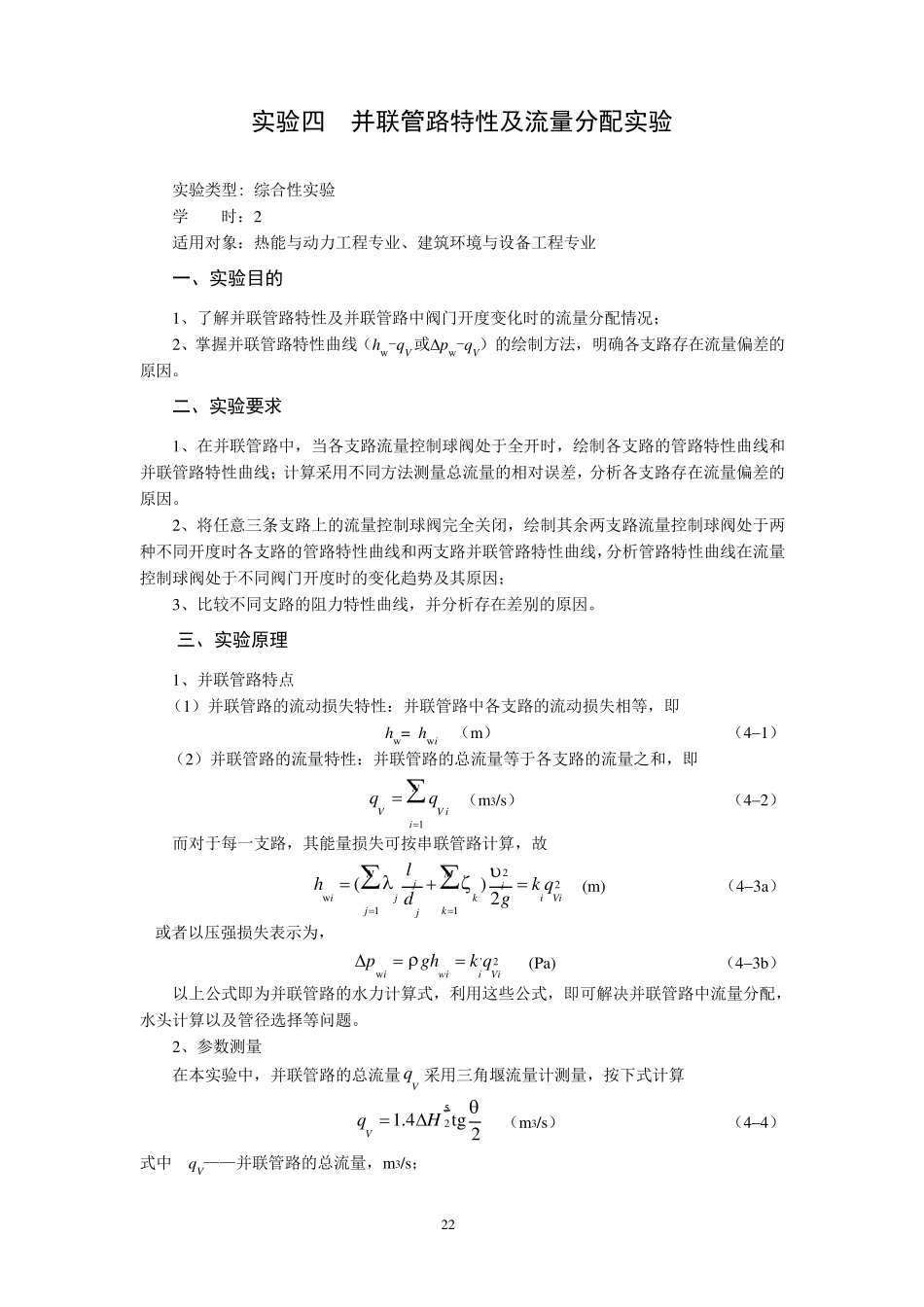

22 实验四 并联管路特性及流量分配实验 实 验 类 型 : 综 合 性 实 验 学 时 ： 2 适 用 对 象 ： 热 能 与 动 力 工 程 专 业 、 建 筑 环 境 与 设 备 工 程 专 业 一、实验目的 1、 了 解 并 联 管 路 特 性 及 并 联 管 路 中 阀 门 开 度 变 化 时 的 流 量 分 配 情 况 ； 2、 掌 握 并 联 管 路 特 性 曲 线 （ hw -qV 或 pw -qV） 的 绘 制 方 法 ， 明 确 各 支 路 存 在 流 量 偏 差 的原 因 。 二、实验要求 1、 在 并 联 管 路 中 ， 当 各 支 路 流 量 控 制 球 阀 处 于 全 开 时 ， 绘 制 各 支 路 的 管 路 特 性 曲 线 和并 联 管 路 特 性 曲 线 ； 计 算 采 用 不 同 方 法 测 量 总 流 量 的 相 对 误 差 ， 分 析 各 支 路 存 在 流 量 偏 差 的原 因 。 2、 将 任 意 三 条 支 路 上 的 流 量 控 制 球 阀 完 全 关 闭 ， 绘 制 其 余 两 支 路 流 量 控 制 球 阀 处 于 两种 不 同 开 度 时 各 支 路 的 管 路 特 性 曲 线 和 两 支 路 并 联 管 路 特 性 曲 线 ，分 析 管 路 特 性 曲 线 在 流 量控 制 球 阀 处 于 不 同 阀 门 开 度 时 的 变 化 趋 势 及 其 原 因 ； 3、 比 较 不 同 支 路 的 阻 力 特 性 曲 线 ， 并 分 析 存 在 差 别 的 原 因 。 三、实验原理 1、 并 联 管 路 特 点 （ 1） 并 联 管 路 的 流 动 损 失 特 性 ： 并 联 管 路 中 各 支 路 的 流 动 损 失 相 等 ， 即 hw = hw i （ m） （ 41） （ 2） 并 联 管 路 的 流 量 特 性 ： 并 联 管 路 的 总 流 量 等 于 各 支 路 的 流 量 之 和 ， 即 1NVV iiqq  （ m3/s） （ 42） 而 对 于 每 一 支 路 ， 其 能 量 损 失 可 按 串 联 管 路 计 算 ， 故 22w11() 2NMjiijkiVijkjlhk qdg (m) （ 43a） 或 者 以 压 强损 失 表示为， '2w iw iiVipghk q (Pa) （ 43b） 以 上 公式即 为并 联 管 路 的 水力 计 算 ...
