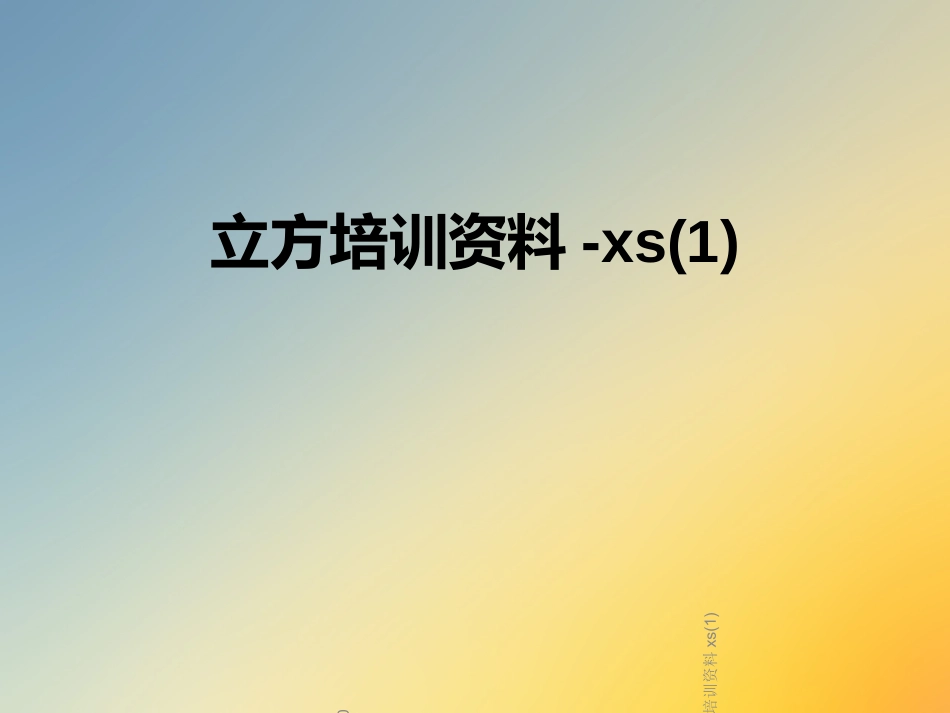

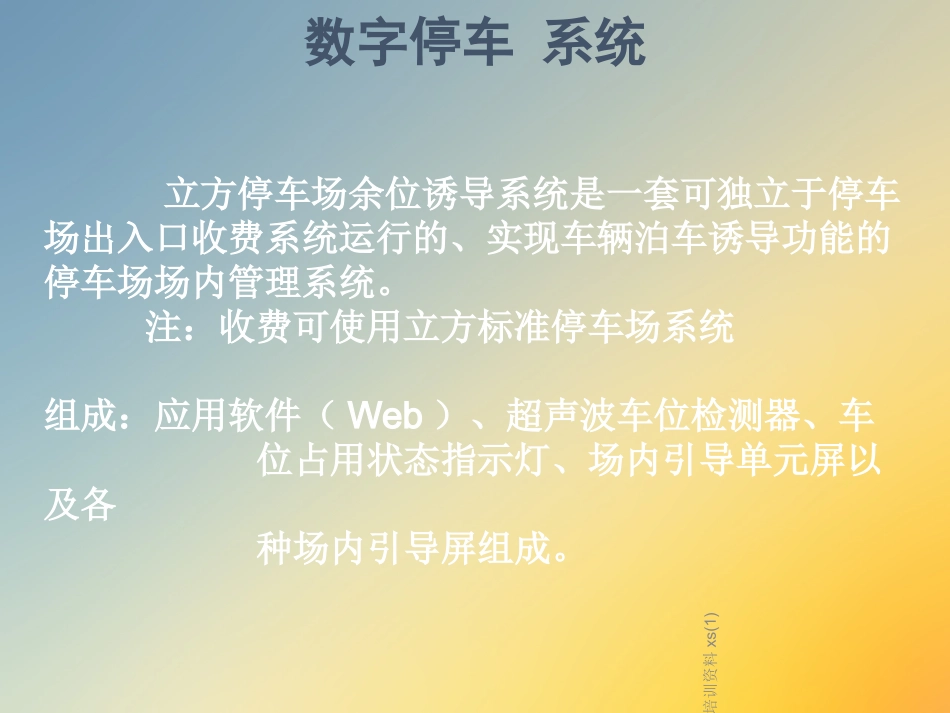

24/10/20立方培训资料xs(1)立方培训资料-xs(1)立方培训资料xs(1)数字停车系统CPU卡系统机械类产品介绍OCS7.1系统新增功能介绍目录目录立方培训资料xs(1)数字停车系统立方停车场余位诱导系统是一套可独立于停车场出入口收费系统运行的、实现车辆泊车诱导功能的停车场场内管理系统。注：收费可使用立方标准停车场系统组成：应用软件（Web）、超声波车位检测器、车位占用状态指示灯、场内引导单元屏以及各种场内引导屏组成。立方培训资料xs(1)立方培训资料xs(1)立方培训资料xs(1)◆可独立于停车场出入口收费系统单独运行，与出入口收费系统不存在集成界面。◆Web应用软件实时同步显示每个车位的占用状态、软件中可以加载整个停车场的平面图,实时/动态地显示出停车场内每个车位的占用、空闲信息.通过不同颜色标记车位的占有情况.被占有车位系统标记为红色,未占用的标记为绿色,不在网或故障标记为橙色，预留车位标记为蓝色。每个区域的余位信息，并有电子地图功能实时监控设备的运行状态。◆每个场内引导单元可管理96个车位（3*32），车位性质可以设定，可设定某些车位作为预留车位（可指定暂时预留或长期预留），在没有车辆停泊的情况下不作为空位发布。◆场内引导单元采用RS485总线与超声波检测器连接。◆场内引导单元复合了车位占用状态信息收集功能及诱导信息显示功能，子区域或一组车位的余位统计由场内引导单元自动完成，余位统计和诱导过程不依赖应用软件,即使TCP网络断开，也能正常工作。◆场内引导屏规格丰富，支持多区域引导信息指示，支持多层级区域余位统计，多个场内引导单元的余位之和可通过场内引导屏进行诱导。◆超声波车位检测器检测基准距离可通过拨码调节，方便对不同层高或不同车型的准确检测。◆系统软件可进行统计,自动生成相关报表;能够统计停车场每天和每月的使用率,分时段使用率等,并且可以实现报表的打印功能.功能特点功能特点立方培训资料xs(1)数字条屏1.数字条屏功能上电启用：屏幕绿色闪烁直至启动完毕。（启动时由“---”，逐步检测车位数字增加。检测完毕停止闪烁。）余位显示：有剩余车位时显示绿色箭头和绿色数字（余位数量）。满位显示：数字区域显示红色“X”，红色箭头。状态变化：新增车辆时，超声波状态发生变化（车辆移动）时，屏幕闪烁5秒。场内引导单元应用时，可连接3路RS485总线，每路可连接32个超声波检测器。场内显示单元应用时，只需连接TCP/IP网线即可。2.数字条屏参数说明＊输入电压：AC220V±20%；＊额定功率：24W；＊两字屏可显示01--99，三字屏可显示001--999；＊通讯模式：TCP/IP；＊与超声波检测器通信为RS485模式；＊有3路RS485，每路RS485可连接32个超声波检测器，共可连接96个超声波检测器。2字屏、3字屏特点：*无边框设计，视野最大化*高亮的LED灯显示*安装方便，可壁挂或悬挂*灯箱及箭头方向可定制2字屏、3字屏特点：*无边框设计，视野最大化*高亮的LED灯显示*安装方便，可壁挂或悬挂*灯箱及箭头方向可定制立方培训资料xs(1)超声波功能：超声波检测器是停车引导系统的组成部分，检测出每个车位有无车辆，然后这个信息通过485总线采集到单元屏。原理：模块发出超声波，分析来自车顶或地面的反射波，计算出反射面至探测器的距离，然后确定有无泊车。参数说明:注：检测距离通过拨码设置、ID号通过软件设置注：检测距离通过拨码设置、ID号通过软件设置立方培训资料xs(1)超声波接线说明:条屏和超声波探测器连接线：2根电源线、3根通讯线（双绞带屏蔽）（其中1根可用屏蔽层）。指示灯和超声波探测器连接线：2根电源线+2根通讯线红绿灯接线说明:立方培训资料xs(1)示意图超声波应安装在车顶正上方位置的弱电桥上，避免安装在前后挡风玻璃正上方。车位灯建议安装在车头正上方位置的弱电桥架上。超声波应安装在车顶正上方位置的弱电桥上，避免安装在前后挡风玻璃正上方。车位灯建议安装在车头正上方位置的弱电桥架上。立方培训资料xs(1)数字停车软件安装环境服务器配置：•操作系统：windows2000、2003、2008server版•数据库软件：1.SQLSERVER2000、2005、2008企业版都可2.sqlite（免费）3.mysql（免费）•计算机硬件要求...
