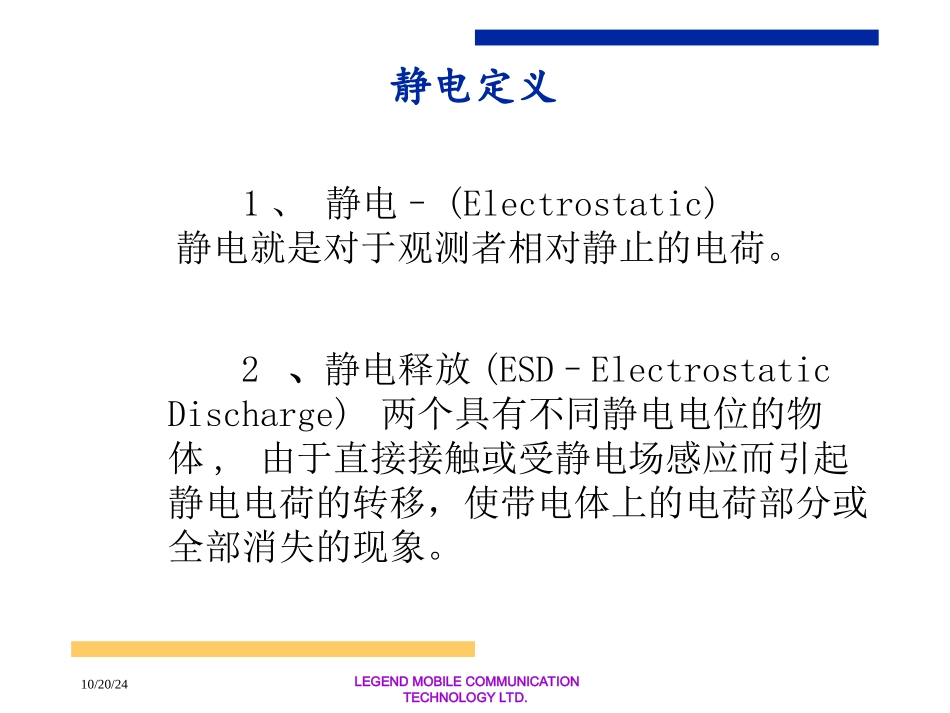

LEGENDMOBILECOMMUNICATIONTECHNOLOGYLTD.10/20/24LEGENDMOBILECOMMUNICATIONTECHNOLOGYLTD.10/20/24静电定义1、静电–(Electrostatic)静电就是对于观测者相对静止的电荷。2、静电释放(ESD–ElectrostaticDischarge)两个具有不同静电电位的物体,由于直接接触或受静电场感应而引起静电电荷的转移，使带电体上的电荷部分或全部消失的现象。LEGENDMOBILECOMMUNICATIONTECHNOLOGYLTD.10/20/24静电定义3、静电释放敏感产品(ESDS–ElectrostaticDischargeSensitive)对静电释放产生的损害敏感的零部件或组件。4、防静电保护区(EPA–ElectrostaticProtectionArea)由防静电器材建造和装配起来，能防止静电释放产生的损害并作出明显标记的供经过培训的人员操作ESDS产品的区域。LEGENDMOBILECOMMUNICATIONTECHNOLOGYLTD.10/20/24静电定义a.EPA典型的EPA如下图所示：LEGENDMOBILECOMMUNICATIONTECHNOLOGYLTD.10/20/24静电定义1传导轮2防静电垫3防静电手腕带测试仪4防静电鞋束测试仪5鞋束测试仪脚踏盘6防静电手腕带插孔7EPA接地线8EPA接地极9EBP10防静手推车接地点11防静电工作鞋12电离设备13静电工作台的台面14防静电工作椅15防静电地板16防静电工作服17防静电货架18接地散料盘19EPA标识20机器LEGENDMOBILECOMMUNICATIONTECHNOLOGYLTD.10/20/24静电定义B.气候与环境条件(推荐)2).湿度EPA内应维持室内相对湿度在30%~50%RH范围内；1).温度EPA内应维持室温在15~35C范围内；3).气压EPA内应维持大气压力在86~106Pa范围内。LEGENDMOBILECOMMUNICATIONTECHNOLOGYLTD.10/20/24静电定义5、接地电气连接到能供给或接受大量电荷的物体(常指大地)6、接地点(EBP)接地连接点LEGENDMOBILECOMMUNICATIONTECHNOLOGYLTD.10/20/24静电防护措施人员的ESD防护用具(如工作服，工作鞋，手腕带等)只允许在相关生产和工作区域穿着和佩带，禁止在户外穿着和使用。以下为防止静电释放造成破坏而采取的人员的主要保护措施，附录1列出相关工作所使用的保护措施。LEGENDMOBILECOMMUNICATIONTECHNOLOGYLTD.10/20/24静电防护措施1、防静电手腕带2、防静电工作鞋3、防静电工作手套和指套4、防静电工作服和工作帽5、防静电工作台6、防静电工作椅/座位LEGENDMOBILECOMMUNICATIONTECHNOLOGYLTD.10/20/24防静电手腕带1、防静电手腕带的腕带内表面对电缆扣的电阻应小于20K，腕带连接电缆的电阻应为0.9×106~1.1×106,佩带腕带时对地电阻应为1×106~1×107；2、所有与静电释放敏感产品和设施有直接接触的人员在加工中或在成品处理中必须佩戴腕带；LEGENDMOBILECOMMUNICATIONTECHNOLOGYLTD.10/20/24防静电手腕带3、作业员在每班开始前必须用腕带测试仪检查其连续使用性,并在《防静电检测登记表》上作记录。发现有不合格的须立即进行更换，直到检测合格为止；LEGENDMOBILECOMMUNICATIONTECHNOLOGYLTD.10/20/24防静电手腕带4、戴防静电手腕带时须注意的事项a.手腕带必须贴紧皮肤，不要戴在衣服或手套上；b.皮肤干燥的员工，如果测试失败，可在再次测试前，在戴手腕带处抹一些专用皮肤霜，以增加皮肤的导电性；LEGENDMOBILECOMMUNICATIONTECHNOLOGYLTD.10/20/24防静电手腕带c.员工在EPA内工作时，提倡尽可能使用手腕带；d.有手腕带接地点的工位，在不影响操作的前提下，必须使用手腕带。对转件员及上料员等无法使用手腕带时，这些员工要使用防静电工作手套或指套。LEGENDMOBILECOMMUNICATIONTECHNOLOGYLTD.10/20/24静电防护措施1、防静电手腕带2、防静电工作鞋3、防静电工作手套和指套4、防静电工作服和工作帽5、防静电工作台6、防静电工作椅/座位LEGENDMOBILECOMMUNICATIONTECHNOLOGYLTD.10/20/24防静电工作鞋1、防静电工作鞋的鞋底对地电阻应为1×105~1×108；2、除电工外，所有进入生产作业区的人员都应穿防静电工作鞋。电工因工作需进入生产作业区时，应尽量在距离EPA1.5米的区域内活动，工作完成后不得在生产作业区内逗留。LEGENDMOBILECOMMUNICATIONTECHNOLOGYLTD.10/20/24防静电工作鞋3、只有在防静电工作鞋不够的情况下，才可暂时用鞋环来代替；4、除电工外，所有人员在进入生产作业区前，必须用静电鞋测试仪检查其连续使...
