新版化工原理习题答案(02)第二章流体输送机械VIP免费

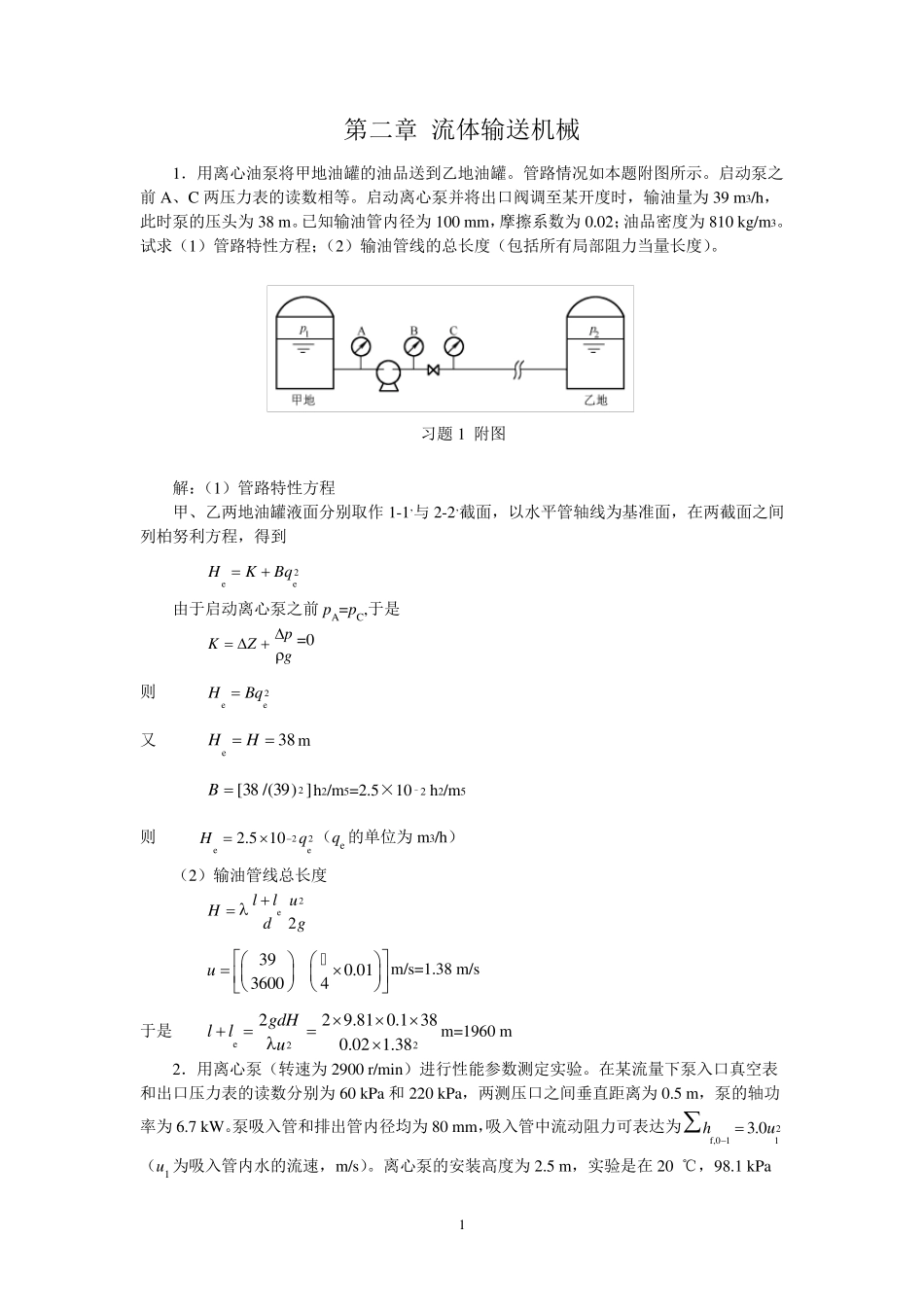

1 第二章 流体输送机械 1．用离心油泵将甲地油罐的油品送到乙地油罐。管路情况如本题附图所示。启动泵之前A、C 两压力表的读数相等。启动离心泵并将出口阀调至某开度时，输油量为39 m3/h，此时泵的压头为38 m。已知输油管内径为100 mm，摩擦系数为0.02；油品密度为810 kg/m3。试求（1）管路特性方程；（2）输油管线的总长度（包括所有局部阻力当量长度）。 解：（1）管路特性方程 甲、乙两地油罐液面分别取作1-1’与2-2’截面，以水平管轴线为基准面，在两截面之间列柏努利方程，得到 2eeHKBq 由于启动离心泵之前p A=p C,于是 gpZK=0 则 2eeHBq 又 e38HHm ])39/(38[2Bh2/m5=2.5×10–2 h2/m5 则 22ee2.5 10Hq（q e 的单位为m3/h） （2）输油管线总长度 2e 2ll uHdg  39π0.0136004um/s=1.38 m/s 于是 e2222 9.81 0.1 380.02 1.38gdHllum=1960 m 2．用离心泵（转速为2900 r/min）进行性能参数测定实验。在某流量下泵入口真空表和出口压力表的读数分别为60 kPa 和 220 kPa，两测压口之间垂直距离为0.5 m，泵的轴功率为6.7 kW。泵吸入管和排出管内径均为80 mm，吸入管中流动阻力可表达为2f,0 113.0hu （u 1 为吸入管内水的流速，m/s）。离心泵的安装高度为2.5 m，实验是在20 ℃，98.1 kPa 习题1 附图 2 的条件下进行。试计算泵的流量、压头和效率。 解：（1）泵的流量 由水池液面和泵入口真空表所在截面之间列柏努利方程式（池中水面为基准面），得到 10,211120fhupg Z 将有关数据代入上式并整理，得 48.3581.95.2100010605.3321u 184.31 um/s 则 2π(0.083.1843600)4q m3/h=57.61 m3/h (2) 泵的扬程 29.04mm5.081.9100010)22060(3021hHHH (3) 泵的效率 s29.0457.61 10009.81 100%10003600 10006.7HqgP=68% 在指定转速下，泵的性能参数为：q =57.61 m3/h H=29.04 m P=6.7 kW η=68% 3．对于习题2 的实验装置，若分别改变如下参数，试求新操作条件下泵的流量、压头和轴功率（假如泵的效率保持不变）。 （1）改送密度为1220 kg/m3 的果汁（其他性质与水相近）； （2）泵的转速降至2610 r/min。 解：由习题2 求得：q =57.61 m3/h H=29.04 m P=6.7 kW...
