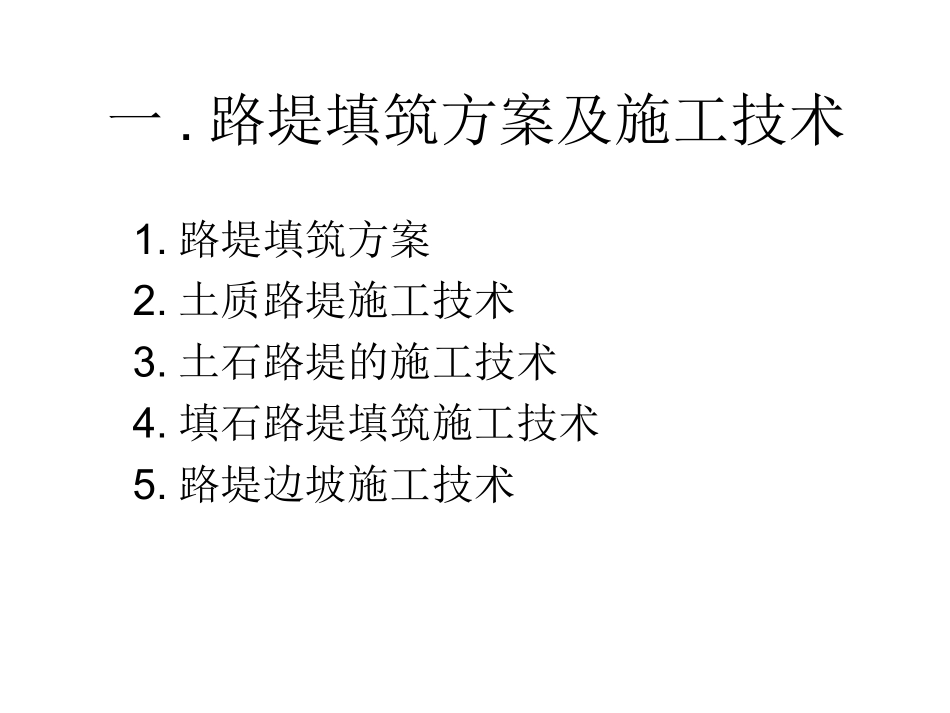

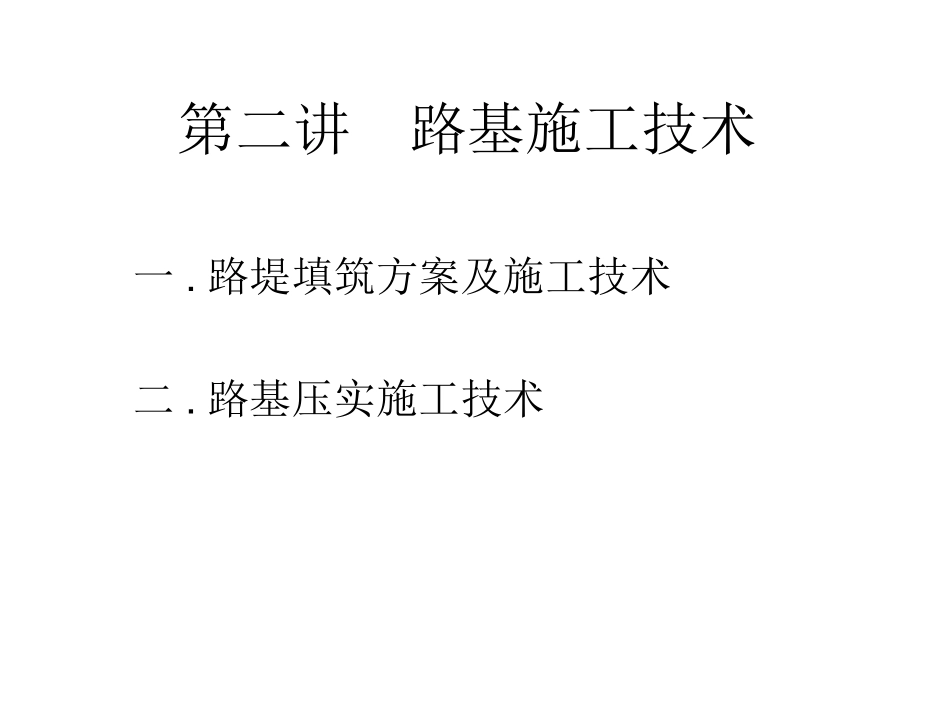

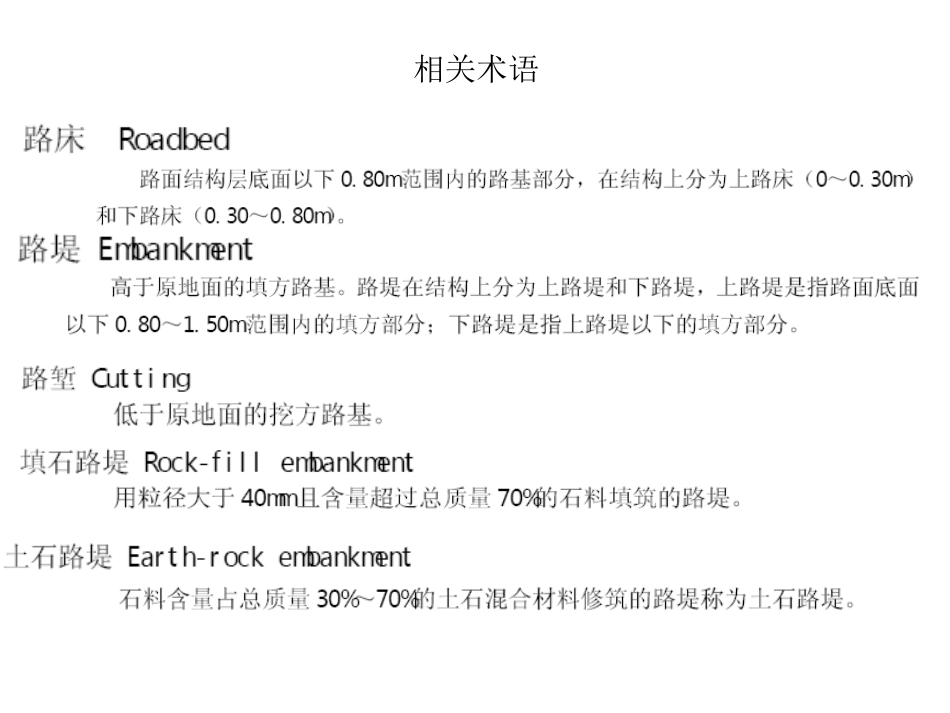

第二讲路基施工技术一.路堤填筑方案及施工技术二.路基压实施工技术相关术语一.路堤填筑方案及施工技术1.路堤填筑方案2.土质路堤施工技术3.土石路堤的施工技术4.填石路堤填筑施工技术5.路堤边坡施工技术1.1路基填筑：1.1.1筑路图片方格划线方格法上料•填筑路基前首先用石灰线打出方格网，方格网按路基的宽度横向从中线分开，纵向每隔5M打一道横线，即每个横向隔5M设1个小方格，根据路基的宽度计算出每个方格的面积，按照每层不超过30CM厚度的规范要求计算出每个小方格的体积，结合运输车运土的立方数，从而确定每个方格所卸土料车数。机械上土推土机推平填料粉碎路基平整机械碾压分层碾压取土坑1.1.2施工取土（取土坑的设置)•路基施工取土，应根据设计规划要求，结合路基排水和当地的土地规划、环境保护要求进行，不得任意挖取。•取土应尽量少占用良田，尽量利用荒坡，荒地，取土深度要考虑利于复耕。•自行取土时，应符合以下要求：1）桥头两侧不宜设置取土坑2）取土坑与路基之间的距离，应满足路基边坡稳定的要求。3）取土坑兼做排水沟时，其地面宜高出附近水域的常水位或永久排水系统。4）取土坑与排水沟、鱼塘、水库等蓄水设施连接时，应防止冲刷，防污染。1.2试验路段1.2.1满足下面要求的情况下，要进行试验路段施工：1.二级及二级以上公路的路堤2.填石、土石路堤3.特殊地段路堤4.特殊填料路堤5.拟采用的新技术、新工艺、新材料的路基试验段要选择地质条件、断面形式等工程特点具有代表性的地段，路线长度不小于100米1.2.2路堤试验段施工应该包括以下内容：1.填料试验、检测报告2.压实工艺主要参数：机械组合、压实机械规格、松铺厚度、碾压遍数、碾压速度、含水量偏差3.过程控制的方法、指标4.进行总结、调整2.土质路堤施工技术3.路基填料的选择：1）不得使用淤泥、沼泽土、有机土、含植被的土，生活垃圾土，以及有机含量大于5%的土。2）液限大于50，塑限指数大于26的土，不能直接使用3）钢渣、粉煤灰可做为填料，但有害物质不得超标4）捣碎后的种植土，可用于边坡的绿化，不可作为填料。5）超过10cm的土块须打碎4.：3.土石路堤的施工技术3.3.24.填石路堤填筑施工技术4.14.25.路堤边坡施工技术5.1坡度的表示方法：边坡高度H与宽度b之比表示。为方便把高度定为1，m=b/H，称为坡度，m值越大，边坡越陡，稳定性越好，同时工程量也越大。5.2边坡的坡度根据现场的填料种类、边坡高度和基底工程地质条件等确定。6.高填方路基
