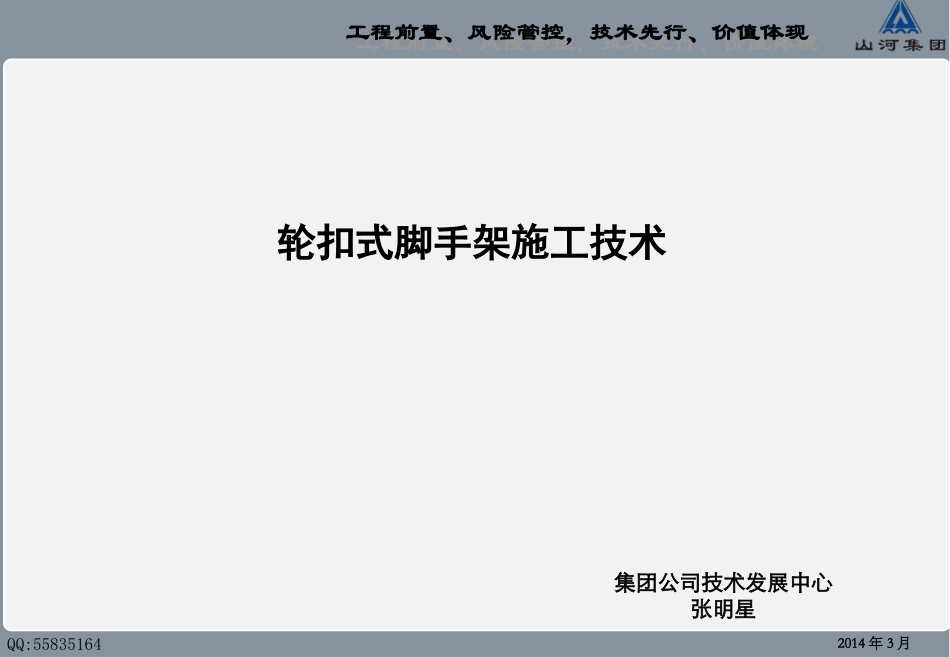

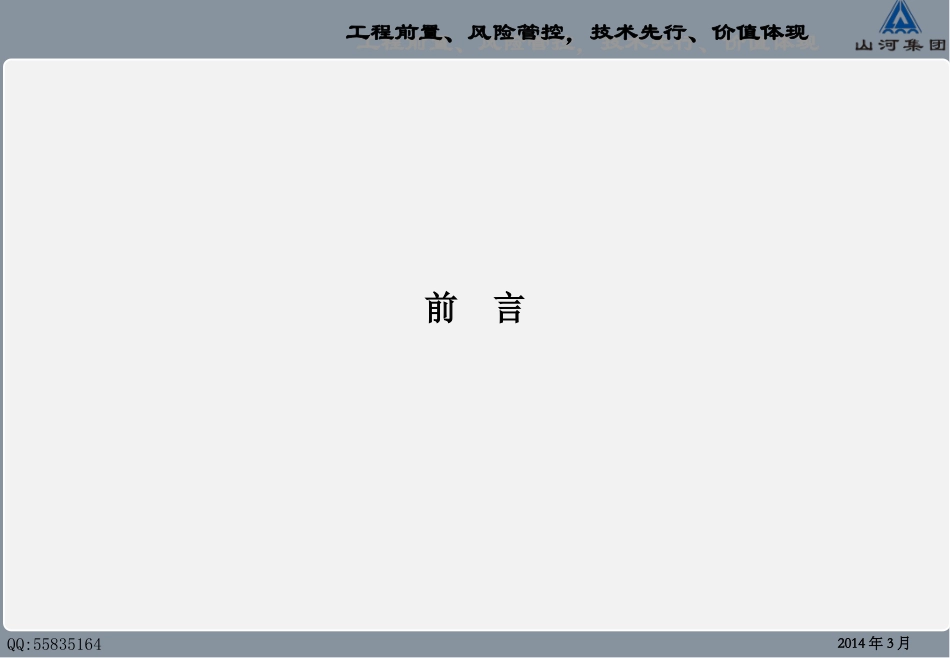

2014年3月工程前置、风险管控,技术先行、价值体现工程前置、风险管控,技术先行、价值体现QQ:55835164轮扣式脚手架施工技术集团公司技术发展中心张明星2014年3月工程前置、风险管控,技术先行、价值体现工程前置、风险管控,技术先行、价值体现QQ:55835164前言2014年3月工程前置、风险管控,技术先行、价值体现工程前置、风险管控,技术先行、价值体现QQ:55835164前言随着我国经济迅速发展,高层建筑、大跨度建筑的大量兴建,商品砼泵送现浇钢筋砼结构体系的形成,都促成空间高、跨度大的模板支架用量日渐增多。常用的模板支架是扣件式钢管支架,而轮扣式支模架是在扣件式钢管支模架的基础上将纵横向水平杆与立杆连接方式改为轮盘加插销自锁的形式,这样可大大提高支模架的搭设效率,在民用建筑上得到了很好的应用及极大地推广。2014年3月工程前置、风险管控,技术先行、价值体现工程前置、风险管控,技术先行、价值体现QQ:55835164一、工法特点2014年3月工程前置、风险管控,技术先行、价值体现工程前置、风险管控,技术先行、价值体现QQ:55835164一、工法特点•1、轮扣式支架的结构设计合理巧妙,具有良好的力学性能;•2、安全可靠,无活动零件,管理、运输、储存方便,使用寿命长;•3、构件标准化,模数化,搭设和拆卸快捷简便;•4、使用方便,可提高施工效率和降低工人劳动强度•5、可以将废弃的短钢管自行加工,变废为宝,节约材料,符合绿色施工的要求。2014年3月工程前置、风险管控,技术先行、价值体现工程前置、风险管控,技术先行、价值体现QQ:55835164二、作业条件2014年3月工程前置、风险管控,技术先行、价值体现工程前置、风险管控,技术先行、价值体现QQ:55835164二、作业条件•1、根据工程的结构形式、层高等,确定立杆及横杆的长度(型号)等,并根据材料周转的要求购买或租赁足够的搭设材料。•2、现场有足够数量的普通钢管及扣件,以备搭设剪刀撑等构件。•3、支撑面要有足够的强度,并有立杆有良好的接触,以利于力的传递。•4、楼层放线已完毕。•5、立杆搭设位置已标定。•6、已做好支模架施工方案并经审核、审批通过,并对工人进行了针对性的技术交底。2014年3月工程前置、风险管控,技术先行、价值体现工程前置、风险管控,技术先行、价值体现QQ:55835164三、施工工艺2014年3月工程前置、风险管控,技术先行、价值体现工程前置、风险管控,技术先行、价值体现QQ:55835164三、施工工艺轮扣式脚手架是由带有轮盘的钢管立杆、带有插头的钢管横杆以及可调顶托等部分组成的支撑体系。搭设流程基本同扣件式脚手架,只是立杆和横杆都是固定式的,立杆和横杆的连接也少了活动扣件固定这一环节。2014年3月工程前置、风险管控,技术先行、价值体现工程前置、风险管控,技术先行、价值体现QQ:55835164三、施工工艺1、工艺流程搭设材料进场定位放线混凝土初凝、铺设垫木搭设立杆、横杆设置剪刀撑铺设顶板竹胶合板检查验收模板支架连接、加固板底架体浇筑顶板砼支模架拆除2014年3月工程前置、风险管控,技术先行、价值体现工程前置、风险管控,技术先行、价值体现QQ:558351642、搭设材料进场根据工程的结构形式及层高要求定制或租赁相应长度(型号)的立杆和横杆。在选用的时候要考虑两个因素:适用性和周转利用。立杆的型号主要有:LG-240(长2.4m)、LG-180(长1.8m)、LG-120(长1.2m)3种。横杆的型号主要有HG-30(长0.3m)、HG-60(长0.6m)、HG-90(长0.9m)、HG-120(长1.2m)5种。长横杆一般选用LG-240,根据层高的不同可选择其他型号,短横杆一般选用HG-90和HG-120。三、施工工艺2014年3月工程前置、风险管控,技术先行、价值体现工程前置、风险管控,技术先行、价值体现QQ:558351643、定位放线楼层混凝土浇筑完毕强度达到1.2Mpa以上后,如立杆搭设在地基上经地基处理达到一定强度以后,根据施工图轴线尺寸引测控制线,建立控制网,引测标高控制线,根据已经测好的控制线确定梁柱的位置,并标出立杆搭设位置。三、施工工艺2014年3月工程前置、风险管控,技术先行、价值体现工程前置、风险管控,技术先行、价值体现QQ:558351644、铺设垫木或安放底座为了扩...
