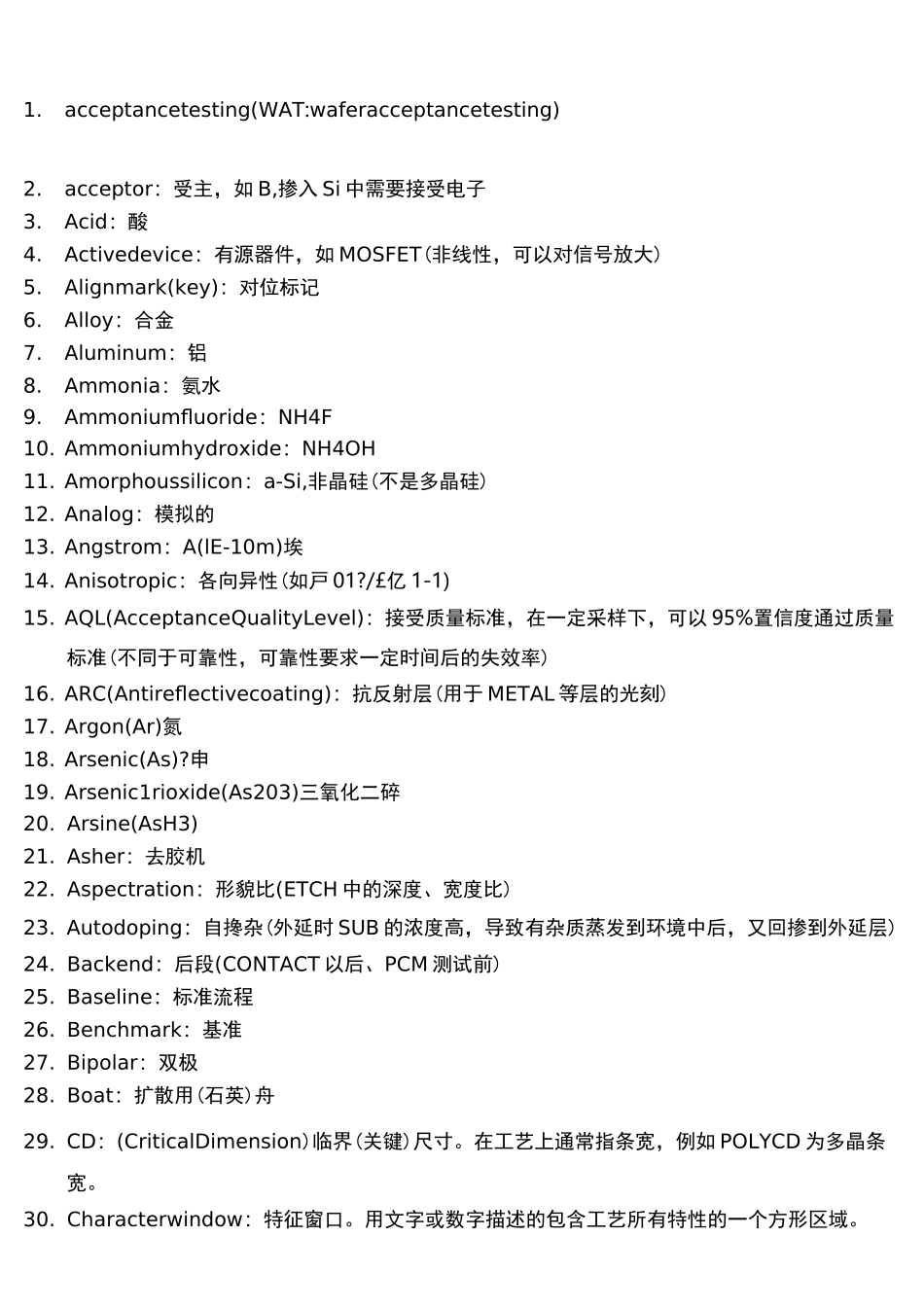

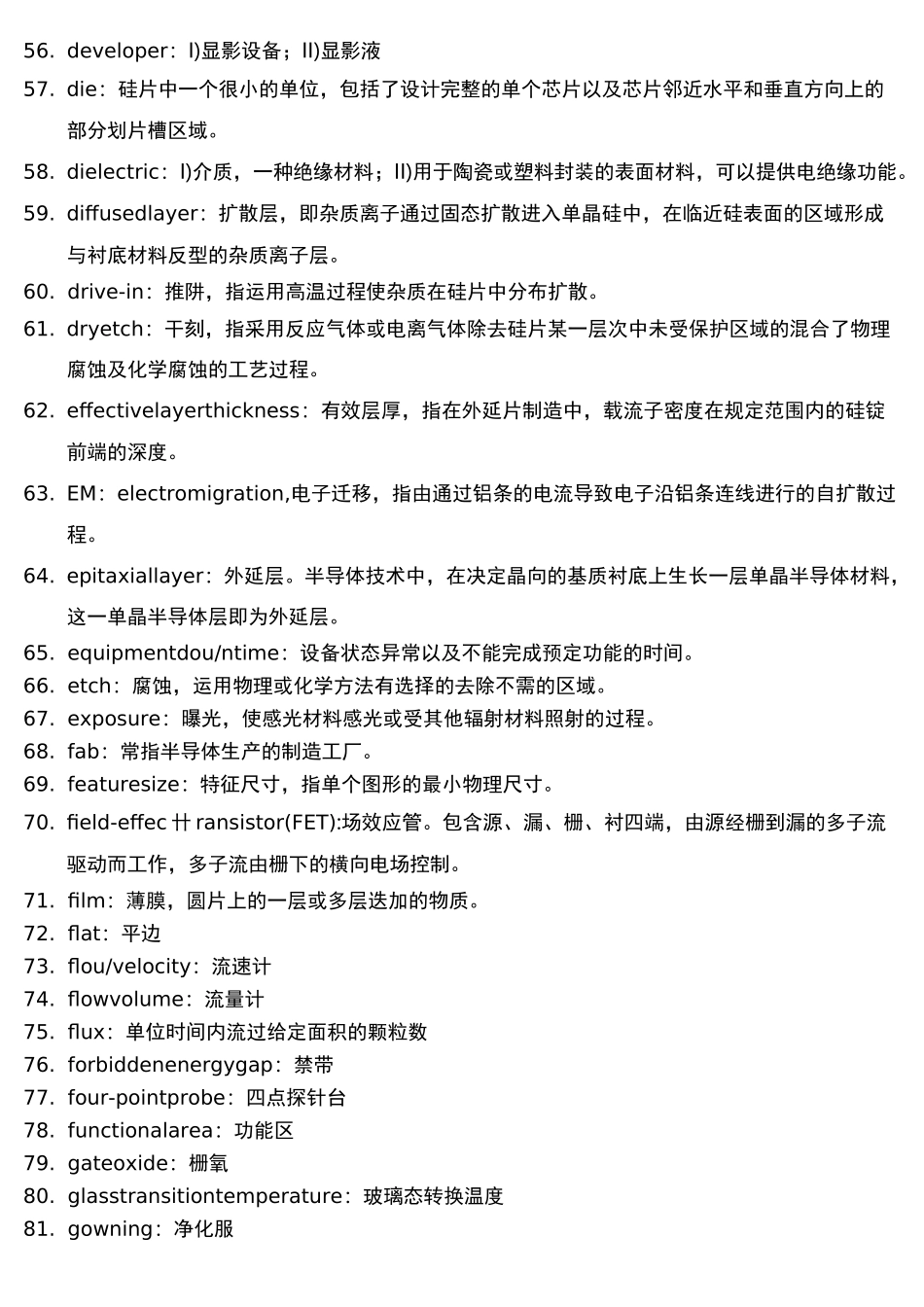

1.acceptancetesting(WAT:waferacceptancetesting)2.acceptor:受主,如 B,掺入 Si 中需要接受电子3.Acid:酸4.Activedevice:有源器件,如 MOSFET(非线性,可以对信号放大)5.Alignmark(key):对位标记6.Alloy:合金7.Aluminum:铝8.Ammonia:氨水9.Ammoniumfluoride:NH4F10. Ammoniumhydroxide:NH4OH11. Amorphoussilicon:a-Si,非晶硅(不是多晶硅)12. Analog:模拟的13. Angstrom:A(lE-10m)埃14. Anisotropic:各向异性(如戸 01?/£亿 1-1)15. AQL(AcceptanceQualityLevel):接受质量标准,在一定采样下,可以 95%置信度通过质量标准(不同于可靠性,可靠性要求一定时间后的失效率)16. ARC(Antireflectivecoating):抗反射层(用于 METAL 等层的光刻)17. Argon(Ar)氮18. Arsenic(As)?申19. Arsenic1rioxide(As203)三氧化二碎20. Arsine(AsH3)21. Asher:去胶机22. Aspectration:形貌比(ETCH 中的深度、宽度比)23. Autodoping:自搀杂(外延时 SUB 的浓度高,导致有杂质蒸发到环境中后,又回掺到外延层)24. Backend:后段(CONTACT 以后、PCM 测试前)25. Baseline:标准流程26. Benchmark:基准27. Bipolar:双极28. Boat:扩散用(石英)舟29. CD:(CriticalDimension)临界(关键)尺寸。在工艺上通常指条宽,例如 POLYCD 为多晶条宽。30. Characterwindow:特征窗口。用文字或数字描述的包含工艺所有特性的一个方形区域。31. Chemical-mechanicalpolish(CMP):化学机械抛光法。一种去掉圆片表面某种物质的方法。32. Chemicalvapordeposition(CVD):化学汽相淀积。一种通过化学反应生成一层薄膜的工-PP21O33. Chip:碎片或芯片。34. CIM:computer-integratedmanufacturing 的缩写。用计算机控制和监控制造工艺的一种综合方式。35. Circuitdesign:电路设计。一种将各种元器件连接起来实现一定功能的技术。36. Cleanroom:一种在温度,湿度和洁净度方面都需要满足某些特殊要求的特定区域。37. Compensationdoping:补偿掺杂。向 P 型半导体掺入施主杂质或向 N 型掺入受主杂质。38. CMOS:complementarymetaloxidesemiconductor 的缩写。一种将 PMOS 和 NMOS 在同一个硅衬底上混合制造的工艺。39. Computer-aideddesign(CAD):计算机辅助设计。40. Conductivitytype:传导类型,由多数载流子决定。在 N 型材料中多数载流子是电子,在 P型材料中多数载流子是空穴。41. Contact:孑 L。在工...
