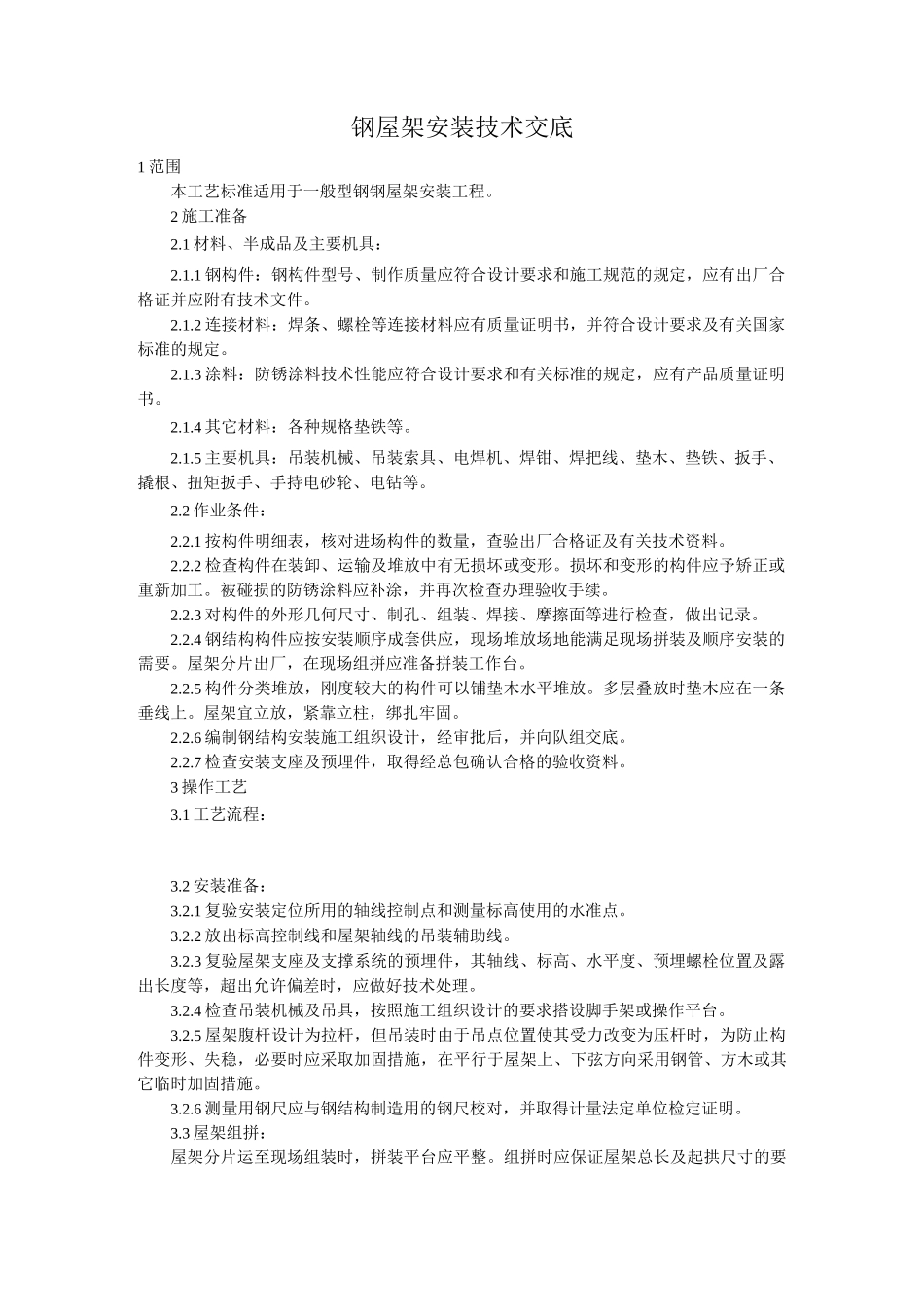

钢屋架安装技术交底1 范围本工艺标准适用于一般型钢钢屋架安装工程。2 施工准备2.1 材料、半成品及主要机具：2.1.1 钢构件：钢构件型号、制作质量应符合设计要求和施工规范的规定，应有出厂合格证并应附有技术文件。2.1.2 连接材料：焊条、螺栓等连接材料应有质量证明书，并符合设计要求及有关国家标准的规定。2.1.3 涂料：防锈涂料技术性能应符合设计要求和有关标准的规定，应有产品质量证明书。2.1.4 其它材料：各种规格垫铁等。2.1.5 主要机具：吊装机械、吊装索具、电焊机、焊钳、焊把线、垫木、垫铁、扳手、撬根、扭矩扳手、手持电砂轮、电钻等。2.2 作业条件：2.2.1 按构件明细表，核对进场构件的数量，查验出厂合格证及有关技术资料。2.2.2 检查构件在装卸、运输及堆放中有无损坏或变形。损坏和变形的构件应予矫正或重新加工。被碰损的防锈涂料应补涂，并再次检查办理验收手续。2.2.3 对构件的外形几何尺寸、制孔、组装、焊接、摩擦面等进行检查，做出记录。2.2.4 钢结构构件应按安装顺序成套供应，现场堆放场地能满足现场拼装及顺序安装的需要。屋架分片出厂，在现场组拼应准备拼装工作台。2.2.5 构件分类堆放，刚度较大的构件可以铺垫木水平堆放。多层叠放时垫木应在一条垂线上。屋架宜立放，紧靠立柱，绑扎牢固。2.2.6 编制钢结构安装施工组织设计，经审批后，并向队组交底。2.2.7 检查安装支座及预埋件，取得经总包确认合格的验收资料。3 操作工艺3.1 工艺流程：3.2 安装准备：3.2.1 复验安装定位所用的轴线控制点和测量标高使用的水准点。3.2.2 放出标高控制线和屋架轴线的吊装辅助线。3.2.3 复验屋架支座及支撑系统的预埋件，其轴线、标高、水平度、预埋螺栓位置及露出长度等，超出允许偏差时，应做好技术处理。3.2.4 检查吊装机械及吊具，按照施工组织设计的要求搭设脚手架或操作平台。3.2.5 屋架腹杆设计为拉杆，但吊装时由于吊点位置使其受力改变为压杆时，为防止构件变形、失稳，必要时应采取加固措施，在平行于屋架上、下弦方向采用钢管、方木或其它临时加固措施。3.2.6 测量用钢尺应与钢结构制造用的钢尺校对，并取得计量法定单位检定证明。3.3 屋架组拼：屋架分片运至现场组装时，拼装平台应平整。组拼时应保证屋架总长及起拱尺寸的要求。焊接时焊完一面检查合格后，再翻身焊另一面，做好施工记录。经验收后方准吊装。屋架及天窗架也可以在地面上组装好一次吊装，但要临时加固，以保证吊装时有足够...
