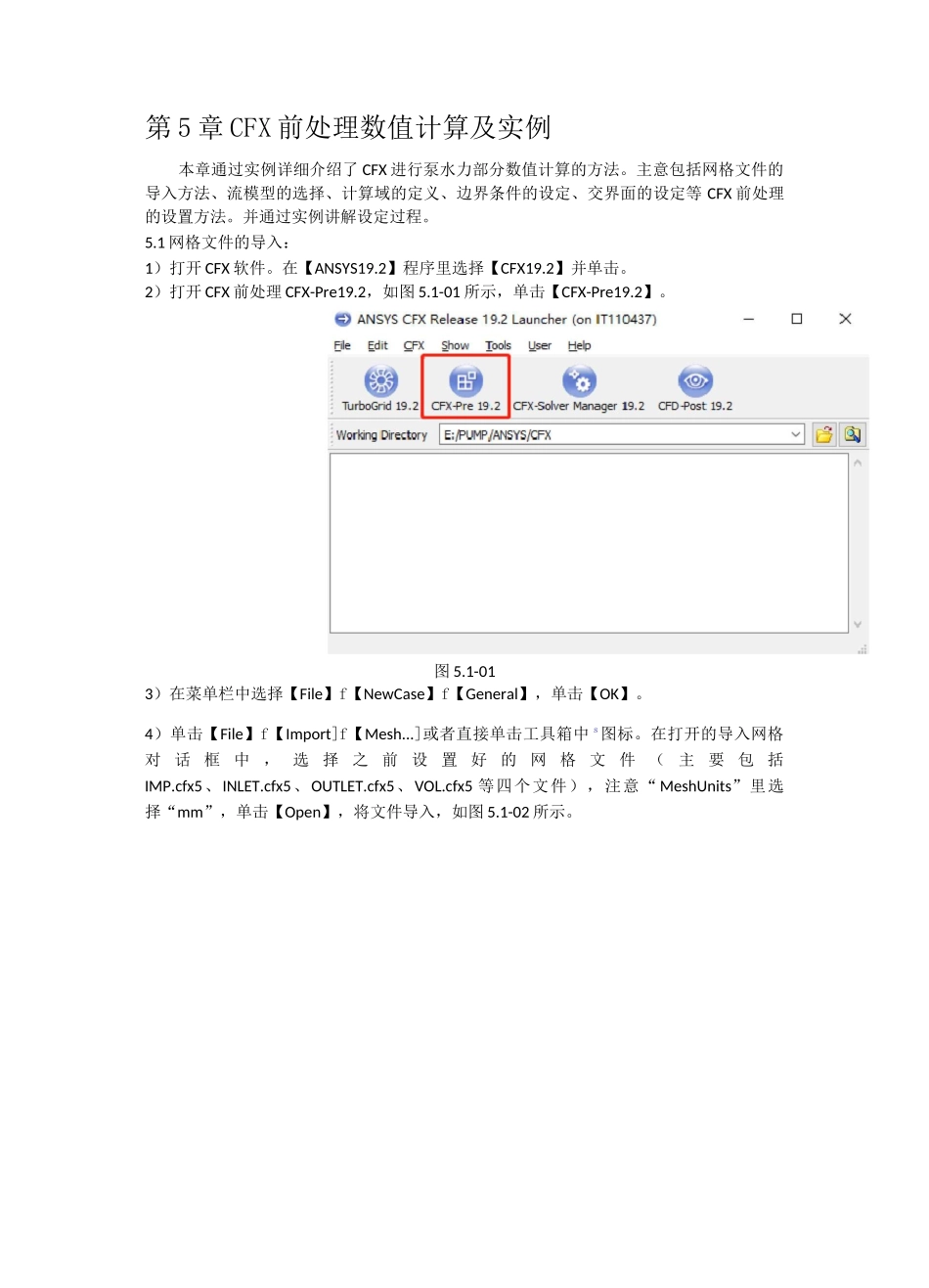

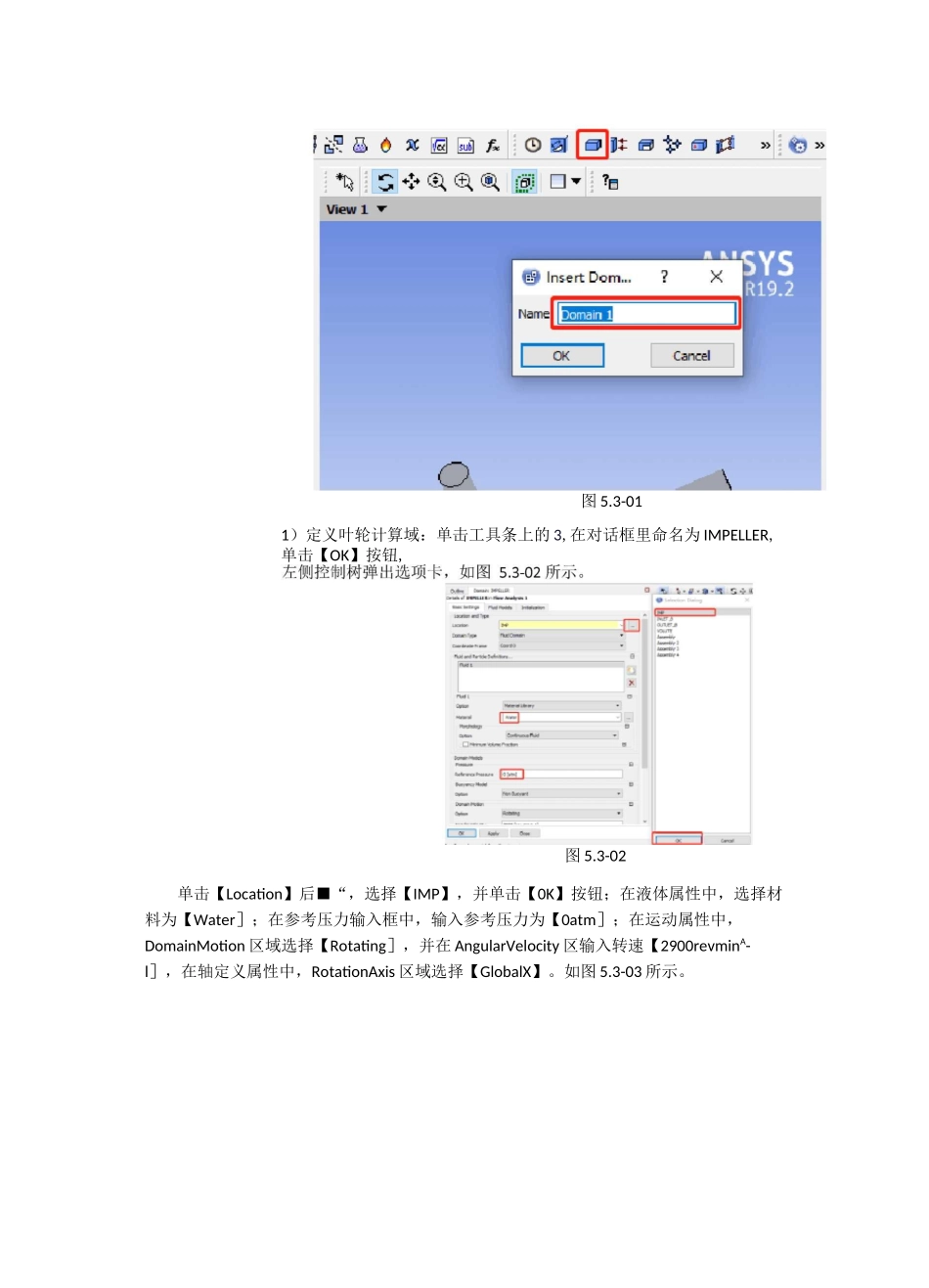

第 5 章 CFX 前处理数值计算及实例本章通过实例详细介绍了 CFX 进行泵水力部分数值计算的方法。主意包括网格文件的导入方法、流模型的选择、计算域的定义、边界条件的设定、交界面的设定等 CFX 前处理的设置方法。并通过实例讲解设定过程。5.1 网格文件的导入:1)打开 CFX 软件。在【ANSYS19.2】程序里选择【CFX19.2】并单击。2)打开 CFX 前处理 CFX-Pre19.2,如图 5.1-01 所示,单击【CFX-Pre19.2】。图 5.1-013)在菜单栏中选择【File】f【NewCase】f【General】,单击【OK】。4)单击【File】f【Import]f【Mesh...]或者直接单击工具箱中 s图标。在打开的导入网格对话框中,选择之前设置好的网格文件(主要包括IMP.cfx5、INLET.cfx5、OUTLET.cfx5、VOL.cfx5 等四个文件),注意“MeshUnits”里选择“mm”,单击【Open】,将文件导入,如图 5.1-02 所示。▽e]Simulationv甸 Fkwranalymim1 0AnalysisTAnalyEisType出怙 ofAnalysi&TYpeirFlowAnalysis1Outli7~DefaultDomainDefaultDomainDefadt厘贾 Interf^ce-s7 圍 SolverSolutionUnits 怏SolverControl 囲 1OutputControl 来CoordinateFrames*E|UserLocationsI 注 ITransformations131MaterialsBasicSettingOptiSteadySt,弹出对话框,并将对图 5.1-025.2 定义计算类型:这里需要定义计算类型是定常计算还是非定常计算。双击左侧模型树上【AnalysisType]选项进入属性编辑,如图 5.2-01 所示。如果是定常计算,将【BasicSettings]选择为【SteadyState],单击【OK】按钮,完成计算类型的定义。注意实例选择定常计算类型。IMPx±c5INLETxfxSOLTLETxix5VOLXHMSConnectivity图 5.2-015.3 定义计算域:首先需要对各个网格文件进行定义。直接单击工具条上的二框进行命名,如图 5.3-01所示。这里需要定义的有叶轮 IMPELLER、进口水段 INLET、出口水段 OUTLET、蜗壳VOLUTE。其中叶轮域为旋转域,其他为静止域定义方式一致。图 5.3-011)定义叶轮计算域:单击工具条上的 3,在对话框里命名为 IMPELLER,单击【OK】按钮,图 5.3-02单击【Location】后■“,选择【IMP】,并单击【0K】按钮;在液体属性中,选择材料为【Water];在参考压力输入框中,输入参考压力为【0atm];在运动属性中,DomainMotion 区域选择【Rotating],并在 AngularVelocity 区输入转速【2900revminA-l],在轴定义属性中,RotationAxis 区域选择【GlobalX】。如图 5.3-03 所示。...
