2024年关于A320飞机客舱升降率变化大的排故分析总结VIP免费

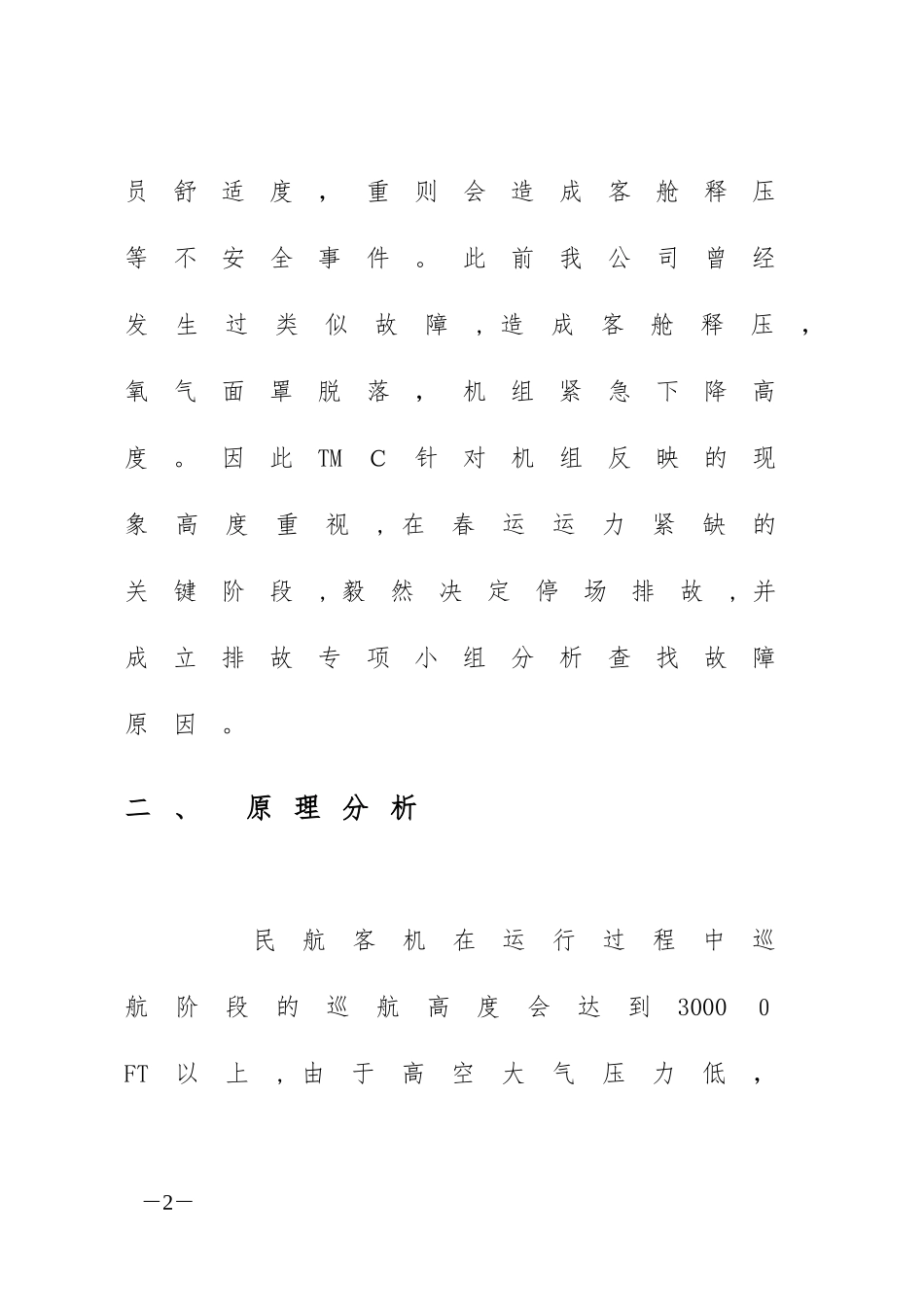

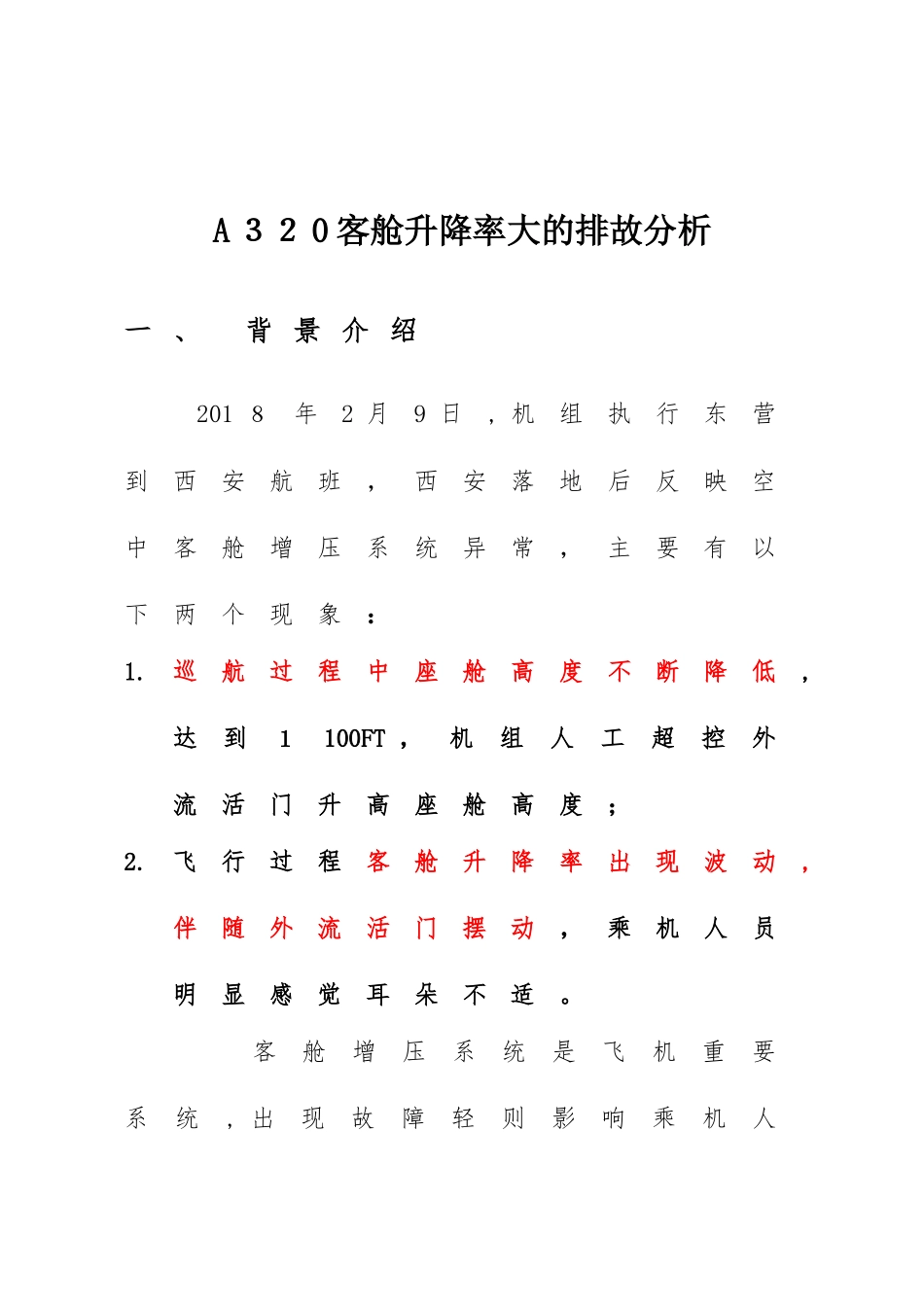

A３２0客舱升降率大的排故分析一、背景介绍201８年2月9日,机组执行东营到西安航班，西安落地后反映空中客舱增压系统异常，主要有以下两个现象：1.巡航过程中座舱高度不断降低,达到１100FT，机组人工超控外流活门升高座舱高度；2.飞行过程客舱升降率出现波动,伴随外流活门摆动，乘机人员明显感觉耳朵不适。客舱增压系统是飞机重要系统,出现故障轻则影响乘机人员舒适度，重则会造成客舱释压等不安全事件。此前我公司曾经发生过类似故障,造成客舱释压，氧气面罩脱落，机组紧急下降高度。因此TMＣ针对机组反映的现象高度重视,在春运运力紧缺的关键阶段,毅然决定停场排故,并成立排故专项小组分析查找故障原因。二、原理分析民航客机在运行过程中巡航阶段的巡航高度会达到3000０FT以上,由于高空大气压力低，－2－空气稀薄,氧气含量少，民航客机采用客舱增压的方式为乘机人员提供舒适的客舱压力及充足的氧气。空客A320系列飞机使用发动机引气作为主要气源,经过空调系统进行温度调节后，通过管路输送到客舱各个区域,为客舱提供合适温度的新鲜空气。1.引气系统工作原理：发动机引气系统的引气来源主要来源有两个，分别是中压级引气（高压压气机7级)和高压级引气（高压压气机10级)。发－3－动机处于低功率状态时由于中压级引气压力不足,高压阀打开,由高压级提供引气;当发动机处于高功率状态时，高压阀关闭，由中压级提供引气，经过PＲＶ的调压和预冷器的调温后产生合适温度压力的引气,便可以供给到空调系统。空调系统经过温度调节以及水汽分离等步骤,将合适温度的空气通过管路输送到客舱。所以引气系统是客舱增压的源头，引气系统的故障很大程度上会对客舱增压系统产生影响。－4－图一2.客舱增压系统工作原理：1)系统部件介绍：客舱增压系统通过计算机－5－控制外流活门开度达到调节客舱内部压力的目的。主要部件有:两部ＣＰC计算机,一个外流活门（内部有三个马达，两个自动操作，一个人工操作），两个安全阀，一个余压控制组件以及驾驶舱控制面板等。客舱增压系统有两套独立工作，自动控制系统，每一套系统都可以使用CPC计算机控制外流活门开度。外流活门安装在机身后部右下方,后货舱区域。在自动工作模式下,CPC计算机接收ＦMGC和AＤIRＵ计算机信号,通过RＳ422总线控制外流活门。－6－只有一套系统主用，另一套系统处于备份状态。每次飞行结束后,飞机接地后7０秒,飞机的增压系统主用和备份系统通过一个延时继电器自动切换。－7－图二2)系统工作原理：客舱增压系统有四个基本功能：1.地面功能:在地面,完全打开外流活门；2.预增压：起飞时,增加客舱压力以避免在抬轮时客舱压力波动;3.飞行中增压：调节客舱高度及变化率以便向旅客提供舒适的飞行；4.释压：接地后,在地面功能完全打开放气活门前，逐渐释放剩余的客舱过压。－8－Ａ32０系列飞机的座舱增压系统通过对客舱压力的调节，保障旅客及机组成员的舒适度，同时也确保飞机结构不因内外压差过大而造成损伤,在执行航班过程中，客舱增压系统增压自动控制客舱压力,调节过程如下图所示：－9－图三客舱增压系统通常使用来自FMＧC的着陆标高和QＮH，以及来自ADIＲS的压力高度，全程自动调节客舱压力,整个过程分为以下六个阶段：1.地面(ＧＮ)在起飞前,以及在着陆后55秒,外流活门完全打开以保证没有任何剩余的客舱压力。在接地时，以５00英尺/分钟的客舱垂直速度释放任何剩余的客舱压力。2.起飞(TＯ)为了避免抬轮时压力突变,控制器以４00英尺/分钟的速率给飞－10－机预增压直到ΔP达到０.1ＰSI。离地时,控制器开始启用爬升阶段。3.爬升(ＣL）在爬升过程中,客舱高度根据预先编程的固定法则进行变化，该法则考虑了飞机的实际爬升率。4.巡航（CＲ）在巡航过程中,控制器将客舱高度保持在平飞高度或着陆机场标高,以较高值为准。5.下降(DE）在下降过程中，控制器保持一个客舱下降率，这让客舱压力正好在着陆前等于着陆机场压力＋0.1－11－ＰSI。最大下降率为７５0英尺/分钟。6.中断（AB)若飞机在起飞后没有爬升，中断方式防止客舱高度上升。客舱压力设置回到起飞高度+0.１PSＩ。座舱增压系统会控制座舱高度一直低于飞机的气压高度,同时还要确保内外压差不超...
