南方全站仪说明书VIP免费

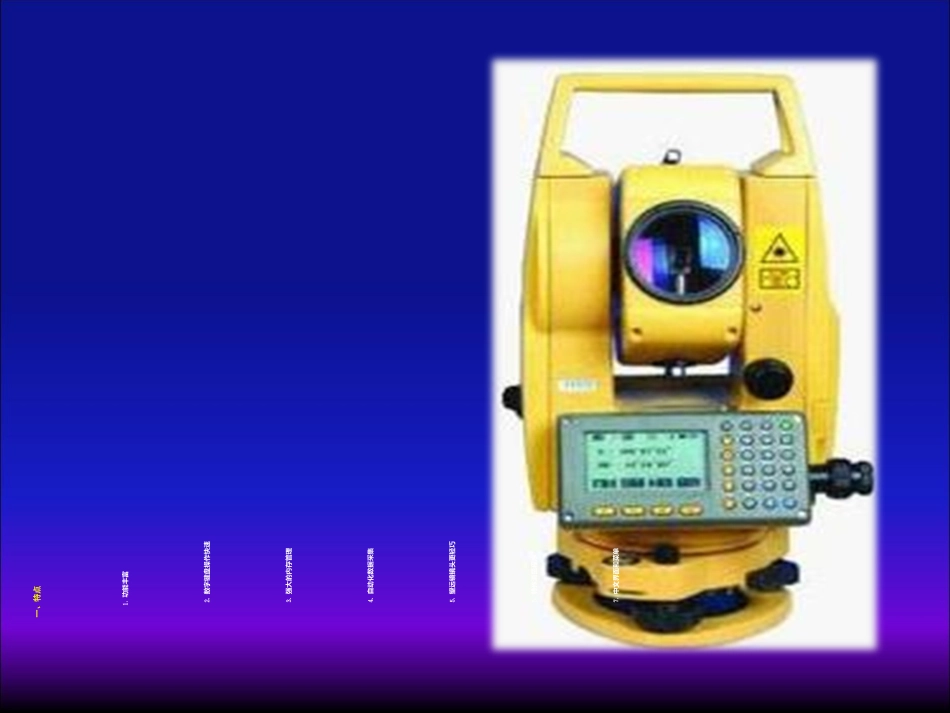

南方NTS－332R全站仪的使用西安建筑科技大学西安建筑科技大学建筑勘测研究所建筑勘测研究所撒利伟撒利伟一、特点1.功能丰富2.数字键盘操作快速3.强大的内存管理4.自动化数据采集5.望远镜镜头更轻巧6.特殊测量程序7.中文界面和菜单二、预备事项（一）预防事项1．日光下测量应避免将物镜直接瞄准太阳。若在太阳下作业应安装滤光器。2．避免在高温和低温下存放仪器，亦应避免温度骤变（使用时气温变化除外）。3．仪器不使用时，应将其装入箱内，置于干燥处，注意防震、防尘和防潮。4．若仪器工作处的温度与存放处的温度差异太大，应先将仪器留在箱内，直至它适应环境温度后再使用仪器。5．仪器长期不使用时，应将仪器上的电池卸下分开存放。电池应每月充电一次。6．仪器运输应将仪器装于箱内进行，运输时应小心避免挤压、碰撞和剧烈震动，长途运输最好在箱子周围使用软垫。7．仪器安装至三脚架或拆卸时，要一只手先握住仪器，以防仪器跌落。8．外露光学件需要清洁时，应用脱脂棉或镜头纸轻轻擦净，切不可用其它物品擦拭。9．仪器使用完毕后，用绒布或毛刷清除仪器表面灰尘。仪器被雨水淋湿后，切勿通电开机，应用干净软布擦干并在通风处放一段时间。10．作业前应仔细全面检查仪器，确信仪器各项指标、功能、电源、初始设置和改正参数均符合要求时再进行作业。11.即使发现仪器功能异常，非专业维修人员不可擅自拆开仪器，以免发生不必要的损坏。（二）部件名称南方全站仪NTS－350系列（二）部件名称南方全站仪NTS－350系列（三）仪器开箱和存放开箱轻轻地放下箱子，让其盖朝上，打开箱子的锁栓，开箱盖，取出仪器。存放盖好望远镜镜盖，使照准部的垂直制动手轮和基座的圆水准器朝上将仪器平卧（望远镜物镜端朝下）放入箱中，轻轻旋紧垂直制动手轮，盖好箱盖并关上锁栓。（四）安置仪器将仪器安装在三脚架上，精确整平和对中，以保证测量成果的精度，应使用专用的中心连接螺旋的三脚架。南方全站仪NTS－350系列（五）电池的装卸、信息和充电1.电池的装卸2.电池的信息3.电池的充电取下电池盒时，按下电池盒底部插入仪器的槽中，按压电池盒顶部按钮，使其卡入仪器中固定归位。充电时注意事项：▲尽管充电器有过充保护回路，充电结束后仍应将插头从插座中拔出。▲要在0°～±45°C温度范围内充电，超出此范围可能充电异常。▲如果充电器与电池已联结好，指示灯却不亮，此时充电器或电池可能损坏，应修理。存放时注意事项：▲可充电电池可重复充电300-500次，电池完全放电会缩短其使用寿命。▲为更好地获得电池的最长使用寿命，请保证每月充电一次。南方全站仪NTS－350系列（六）反射棱镜全站仪在进行测量距离等作业时，须在目标处放置反射棱镜。反射棱镜有单（叁）棱镜组，可通过基座连接器将棱镜组连接在基座上安置到三脚架上，也可直接安置在对中杆上。棱镜组由用户根据作业需要自行配置。南方测绘仪器公司所生产的棱镜组如图所示：南方全站仪NTS－350系列（七）基座的装卸1.拆卸如有需要，三角基座可从仪器(含采用相同基座的反射棱镜基座连接器)上卸下，先用螺丝刀松开基座锁定钮固定螺丝，然后逆时针转动锁定钮约180°，即可使仪器与基座分离。2.安装将仪器的定向凸出标记与基座定向凹槽对齐，把仪器上的三个固定脚对应放入基座的孔中，使仪器装在三角基座上，顺时针转动锁定钮约180°使仪器与基座锁定，再用螺丝刀将锁定钮固定螺丝旋紧。南方全站仪NTS－350系列（八）望远镜目镜调整和目标照准1.将望远镜对准明亮天空，旋转目镜筒，调焦看清十字丝（先朝自己方向旋转目镜筒再慢慢旋进调焦清楚十字丝）。2.利用粗瞄准器内的三角形标志的顶尖瞄准目标点，照准对眼睛与瞄准器之间应保留有一定距离。3.利用望远镜调焦螺旋使目标成像清晰。（九）打开和关闭电源开机1、确认仪器已经整平2、打开电源开关（POWER键）注意：在进行测量的过程中，千万不能不关机拔下电池，否则测量数据将会丢失！！南方全站仪NTS－350系列（十）字母数字的输入方法如仪器高，棱镜高，测站点和后视点等条目的选择与数字的输入当菜单中显示“字母”时即可输入字母当菜单中显示“数字”时即可输入数字当所输入的字...
