内窥镜培训资料VIP免费

内窥镜培训资料_第1页
1/25
内窥镜培训资料_第2页
2/25
内窥镜培训资料_第3页
3/25

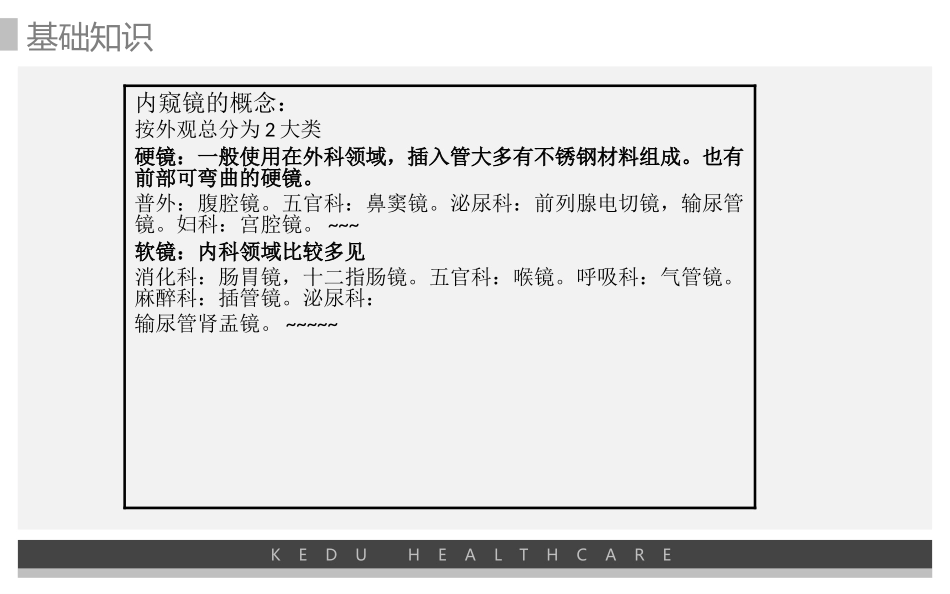

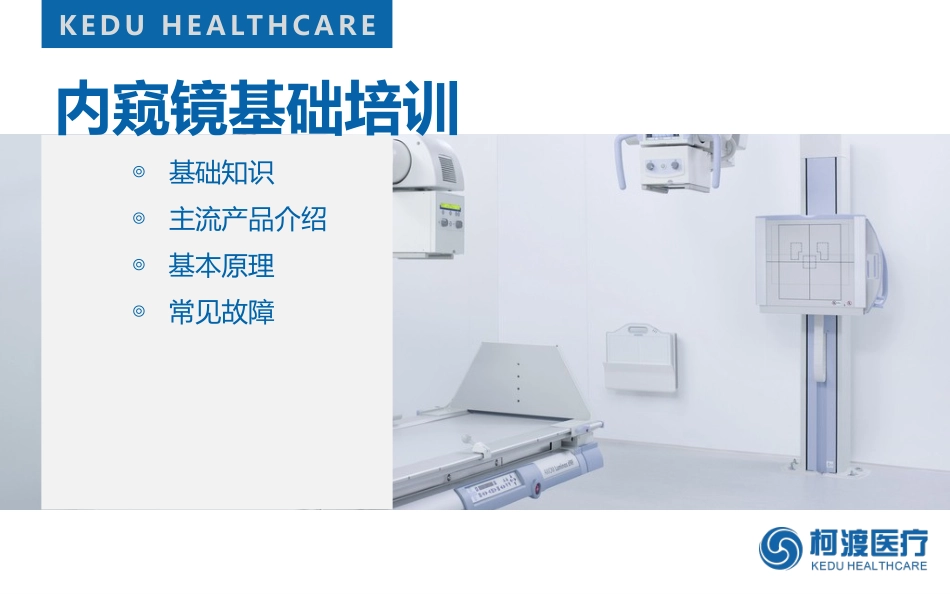

KEDUHEALTHCARE2015.5柯渡医疗孙传亭内窥镜基础培训KEDUHEALTHCARE◎基础知识◎主流产品介绍◎基本原理◎常见故障KEDUHEALTHCARE基础知识内窥镜的概念:按外观总分为2大类硬镜:一般使用在外科领域,插入管大多有不锈钢材料组成。也有前部可弯曲的硬镜。普外:腹腔镜。五官科:鼻窦镜。泌尿科:前列腺电切镜,输尿管镜。妇科:宫腔镜。~~~软镜:内科领域比较多见消化科:肠胃镜,十二指肠镜。五官科:喉镜。呼吸科:气管镜。麻醉科:插管镜。泌尿科:输尿管肾盂镜。~~~~~KEDUHEALTHCARE基础知识按结构和成像原理:纤维镜:利用光学纤维全反射导光与传导图像。电子镜:在纤维镜基础上将传导图像的光导纤维改为了固体摄像元件(CCD)。光学视管:利用柱状透镜进行图像传导。KEDUHEALTHCARE基础知识比较特别的内镜:胶囊胃镜:超声内镜:KEDUHEALTHCARE基础知识系统组成:监视器:显示图像。现在基本使用液晶显示屏取代了原来的CRT。KEDUHEALTHCARE基础知识图像处理器:负责处理CCD信号及内镜功能。传送各种信号给显示器。通常输出有复合,Y/C,RGB,DVI等标准信号。KEDUHEALTHCARE基础知识数字接口是未来发展的趋势:DVI接口:分为DVI-D,DVI-I两种。KEDUHEALTHCARE基础知识SDI接口:KEDUHEALTHCARE基础知识冷光源:KEDUHEALTHCARE基础知识内镜监视器图像处理器冷光源打印机视频记录器电脑录像机KEDUHEALTHCARE基础知识在集成电路产业,CCD只是一块非常微小的集成电路,负责把光信号转变为电信号。在内镜维修中,CCD芯片,透镜组,电路板,电缆线,封装在一个铝壳内,统称为CCD组件。CCD是成像好坏的最重要的关键。主要以“像素”作为判断CCD的参数。如果有50万像素,那在CCD芯片上就有50万个传感器。电子内镜的成像好坏主要取决于CCD的性能,主要指标是像素的多少,其次还有驱动电路和后处理系统的性能。有分辨率,灵敏度,性躁,延迟等指标。KEDUHEALTHCARE基础知识主要有2种类型的CCD,黑白CCD和彩色CCD。KEDUHEALTHCARE基础知识黑白CCD应用在顺次扫描方式的电子内镜。其工作原理是将光线通过旋转的RGB三色滤光片,这样RGB三色光线顺次照射到物体表面,反射至CCD芯片,捕捉RGB信号,经过图像处理器内的记忆装置转换成为同时信号,形成高质量图像。OLYMPUS的高端胃肠镜基本使用黑白CCD。使用黑白CCD的内镜,图像主机和冷光源必须有信号线连接。白色光光源主机顺次方式监视器RGB光栅KEDUHEALTHCARE基础知识彩色CCD应用在同时方式的电子内镜。与顺次方式不同的是光线不通过RGB滤光片,直接照射在物体表面,CCD直接读取色彩信号。白色光光源主机监视器同时方式演算回路KEDUHEALTHCARE基础知识按结构和成像原理:纤维镜:利用光学纤维全反射导光与传导图像。电子镜:在纤维镜基础上将传导图像的光导纤维改为了固体摄像元件(CCD)。光学视管:利用柱状透镜进行图像传导。KEDUHEALTHCARE基础知识按结构和成像原理:纤维镜:利用光学纤维全反射导光与传导图像。电子镜:在纤维镜基础上将传导图像的光导纤维改为了固体摄像元件(CCD)。光学视管:利用柱状透镜进行图像传导。KEDUHEALTHCAREKEDUHEALTHCARE图文样页•成为中国医疗设备售后服务行业客户首选的解决方案提供者•性价比最优的专业服务•设备供应商最好的合作伙伴•最具吸引力的公司•优异的财务回报公司愿景KEDUHEALTHCARE图表样页KEDUHEALTHCARE图表样页KEDUHEALTHCARE添加标题添加标题点击添加文本点击添加文本添加标题点击添加文本点击添加文本点击添加文本点击添加文本点击添加标题图表样页KEDUHEALTHCARE点击添加文本点击添加文本添加标题添加标题添加标题添加标题点击添加文本点击添加文本点击添加文本点击添加文本点击添加文本点击添加文本点击添加文本点击添加文本点击添加文本点击添加文本点击添加文本图表样页KEDUHEALTHCARE添加标题点击添加文本点击添加文本点击添加文本点击添加文本点击添加文本点击添加文本图表样页THANKS
