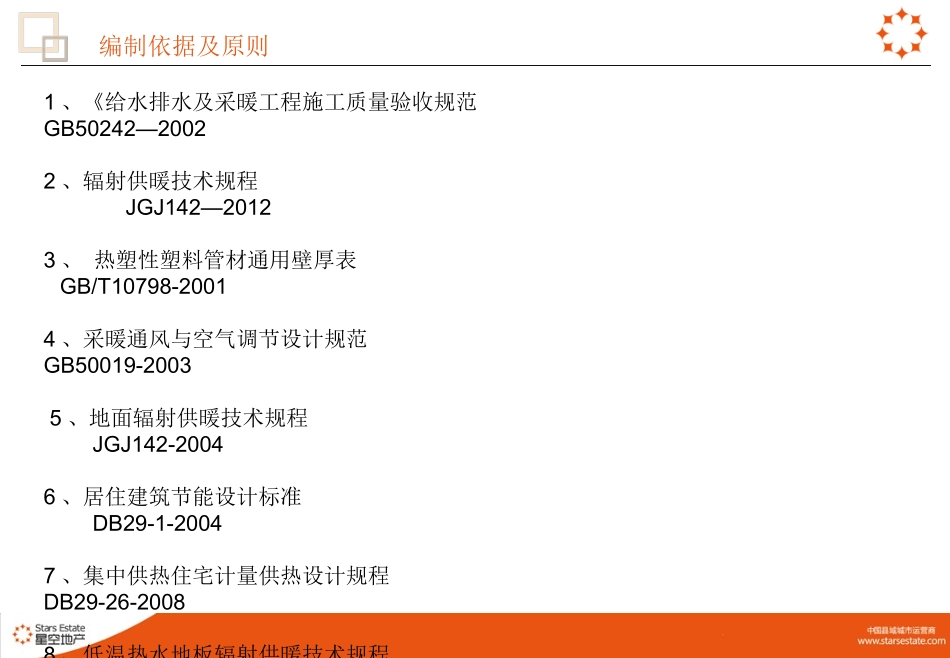

郯城星空•喜园暖通工程技术培训山东星空地产集团有限公司编制日期：二零一四年五月七日一、采暖工程编制依据二、施工工艺流程三、施工工艺要求四、采暖工程材料样品封样五、采暖工程质量通病及治理措施六、采暖工程施工对比图七、采暖工程地暖铺设参照图七、采暖工程压力试验及管道系统冲洗八、采暖工程系统调试九、施工安全预防措施十、奖罚制度目录1、《给水排水及采暖工程施工质量验收规范GB50242—20022、辐射供暖技术规程JGJ142—20123、热塑性塑料管材通用壁厚表GB/T10798-20014、采暖通风与空气调节设计规范GB50019-20035、地面辐射供暖技术规程JGJ142-20046、居住建筑节能设计标准DB29-1-20047、集中供热住宅计量供热设计规程DB29-26-20088、低温热水地板辐射供暖技术规程DB29-55-20039、集中供热住宅计量供热施工质量验收规程DB29-42-200310、05系列建筑标准设计图集05N1编制依据及原则工艺流程：施工准备→管道定位预留洞→管道主管安装→地暖管铺设→管道立支管安装→水压试验→管道冲洗→成品保护→竣工验收。安装准备：（1）熟悉图纸，深刻理解设计意图。（2）绘制施工平面布置图，并有针对性的做好技术交底。（3）学习规范规程及现行法规，掌握具体的标准要求。（4）根据设计特点，制定出消除质量通病的具体措施。施工工艺流程（1）、采暖管道地下室及管道井内分户表前采暖供回水管采用热浸镀锌钢管丝扣连接，室内埋地管采用聚丁烯PB管热熔连接。（2）、管道的螺纹连接钢制管件采用国标S311。螺纹的规格应符合规范要求，管螺纹的加工采用套丝机加工而成。丝扣套完后，应将断面清理干净，螺纹断丝缺丝不超过螺纹总数的10％。螺纹连接应牢固，根部无外露油麻现象，外露螺纹不宜多于2－3扣丝，螺纹外露部分防腐良好，室内埋地管采用聚丁烯（PB）管热熔连接，地暖盘管采用PE—RT管材，中间不得出现接头现象。（3）、管道切口应平整光滑无毛刺，安装前管腔应清理干净。（4）、管道支吊托架加工采用机械切割和钻孔，安装位置应正确，埋设应牢固，与管道接触紧密。无热伸长管道的吊架、吊杆垂直安装；有热伸长管道的吊杆，向热膨胀的反方向偏移。施工工艺要求采暖工程样品封样1、暖通工程材料要求：采暖管道及管件规格品种应符合设计要求，管壁薄厚均匀，内外光滑整洁，无浮砂、包砂、粘砂，不允许有砂眼、裂纹、飞刺和疙瘩；法兰接口平正光洁严密，不得有偏扣、乱扣、方扣、丝扣不全等现象。采暖管及管件的规格应符合设计压力要求，管壁薄厚均匀，内外光滑整洁，不得有砂眼、裂纹、毛刺和疙瘩；管道外表面的防腐涂层应整洁均匀，（埋设于潮湿地方）。管材及管件均应有出厂合格证。2、所选的材料进行现场取样送质监站做实验，待复试报告合格后方可大面积进行施工。3、项目部若使用不合格或未经建设、监理部门验收的材料，视其情况将处100~1000元罚款不等，不合格材料退出现场所造成的损失由施工单位自行承担。1、采用薄壁铜管代替厚壁钢管。2、预埋深度不够，位置偏差较大。3、进户管与地下室外墙的防水处理不好。4、预留时期审图不仔细造成套管遗漏现象。预埋标高不正确，偏差较大出外墙洞未预留套管出墙套管未考虑外墙保温及防水、保护层通病治理及治理措施原因分析：1、材料采购员采购时不熟悉国家规范、标准，个别施工单位故意混淆以降低成本；施工管理员管理不严格或者对承包者的故意违规行为不敢持反对意见，未能坚决执行规范和标准；施工管理人员对材料进场的管理出现漏洞。2、未能与土建或其他专业队伍进行协调。3、没有弯管机或不会使用弯管机，责任心不强，贪图方便用电焊烧弯。4、预埋进户管的工人不懂防水技术，又不请防水专业人员帮忙。治理措施：1、要求管理人员对施工工序根据图纸要求进行技术交底，做好专题培训，并先进行样板施工，待验收合格后再进行大面积施工。2、进户预埋管必须使用厚壁带止水钢板的钢管。3、加强与土建和其他相关专业的协调、配合，明确室外地坪标高，确保预埋管埋深不少于0.7米。4、加强对承包队伍领导及材料采购员的有关法规规范的教育，施工管理人员要严格执行材料进场验收这一规定，堵住漏洞。5、预埋钢管上墙的弯头必须用弯管...
