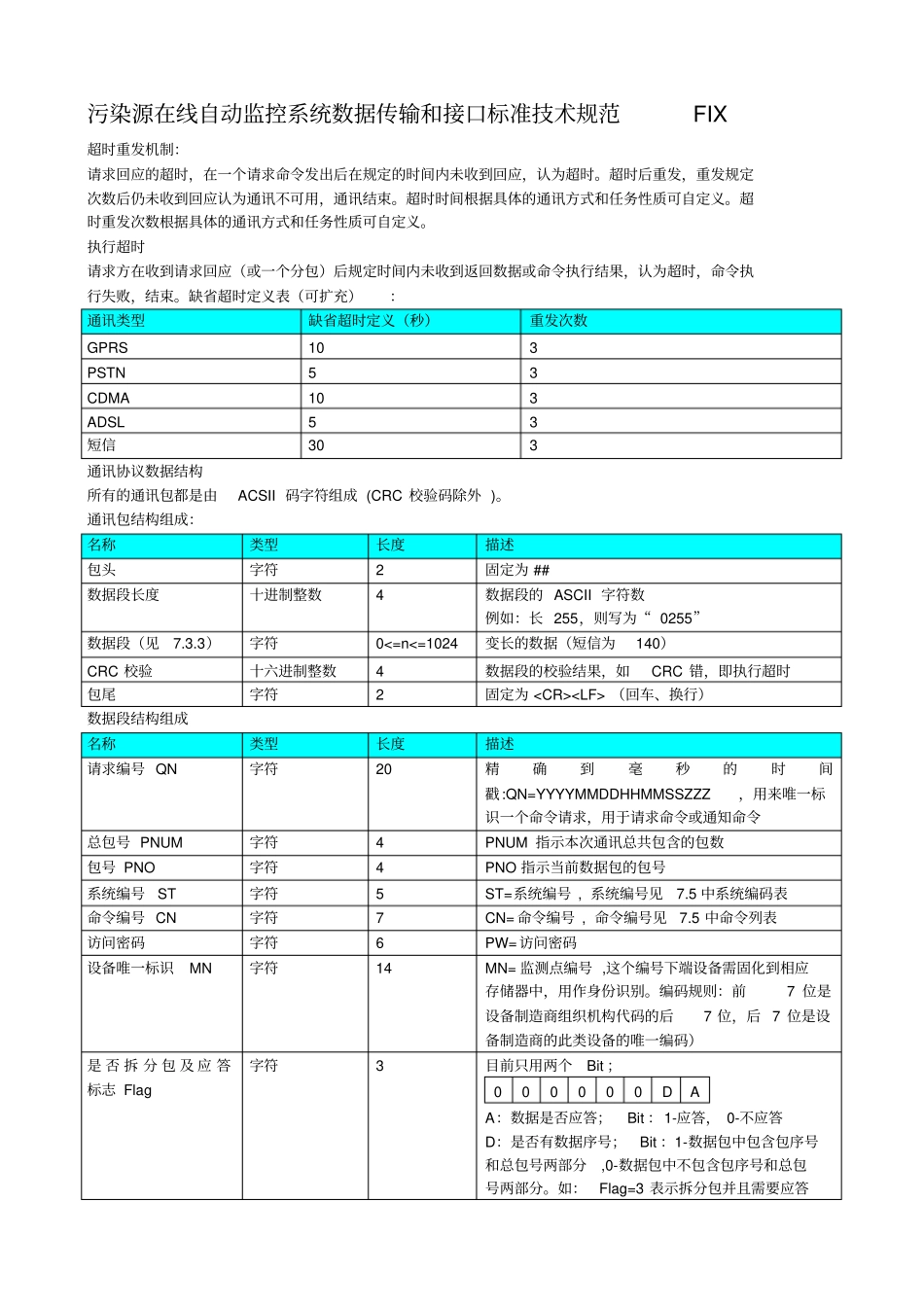

污染源在线自动监控系统数据传输和接口标准技术规范FIX 超时重发机制:请求回应的超时,在一个请求命令发出后在规定的时间内未收到回应,认为超时。超时后重发,重发规定次数后仍未收到回应认为通讯不可用,通讯结束。超时时间根据具体的通讯方式和任务性质可自定义。超时重发次数根据具体的通讯方式和任务性质可自定义。执行超时请求方在收到请求回应(或一个分包)后规定时间内未收到返回数据或命令执行结果,认为超时,命令执行失败,结束。缺省超时定义表(可扩充):通讯类型缺省超时定义(秒)重发次数GPRS 10 3 PSTN 5 3 CDMA 10 3 ADSL 5 3 短信30 3 通讯协议数据结构所有的通讯包都是由ACSII 码字符组成 (CRC 校验码除外 )。通讯包结构组成:名称类型长度描述包头字符2 固定为 ## 数据段长度十进制整数4 数据段的 ASCII 字符数例如:长 255,则写为“ 0255”数据段(见7.3.3)字符0<=n<=1024 变长的数据(短信为140)CRC 校验十六进制整数4 数据段的校验结果,如CRC 错,即执行超时包尾字符2 固定为 (回车、换行)数据段结构组成名称类型长度描述请求编号 QN 字符20 精确到毫秒的时间戳:QN=YYYYMMDDHHMMSSZZZ,用来唯一标识一个命令请求,用于请求命令或通知命令总包号 PNUM 字符4 PNUM 指示本次通讯总共包含的包数包号 PNO 字符4 PNO 指示当前数据包的包号系统编号ST 字符5 ST=系统编号 , 系统编号见7.5 中系统编码表命令编号 CN 字符7 CN= 命令编号 , 命令编号见7.5 中命令列表访问密码字符6 PW=访问密码设备唯一标识MN 字符14 MN= 监测点编号 ,这个编号下端设备需固化到相应存储器中,用作身份识别。编码规则:前7 位是设备制造商组织机构代码的后7 位,后 7 位是设备制造商的此类设备的唯一编码)是 否 拆 分 包 及 应 答标志 Flag 字符3 目前只用两个Bit ;0 0 0 0 0 0 D A A:数据是否应答;Bit :1-应答, 0-不应答D:是否有数据序号;Bit :1-数据包中包含包序号和总包号两部分,0-数据包中不包含包序号和总包号两部分。如:Flag=3 表示拆分包并且需要应答指令参数 CP 字符0<=n<=960 CP=&& 数据区 && ,数据区定义见7.3.3 字段对照表其中: xxx :代表某个污染物编号,见附录B。SB1:设备编号字段名描述字符集宽度取值及描述SystemTime 系统时间0-9 N14 YYYYMMDDHHMMSS UpValue 污染物报警上限值,0-9 N14.2...
