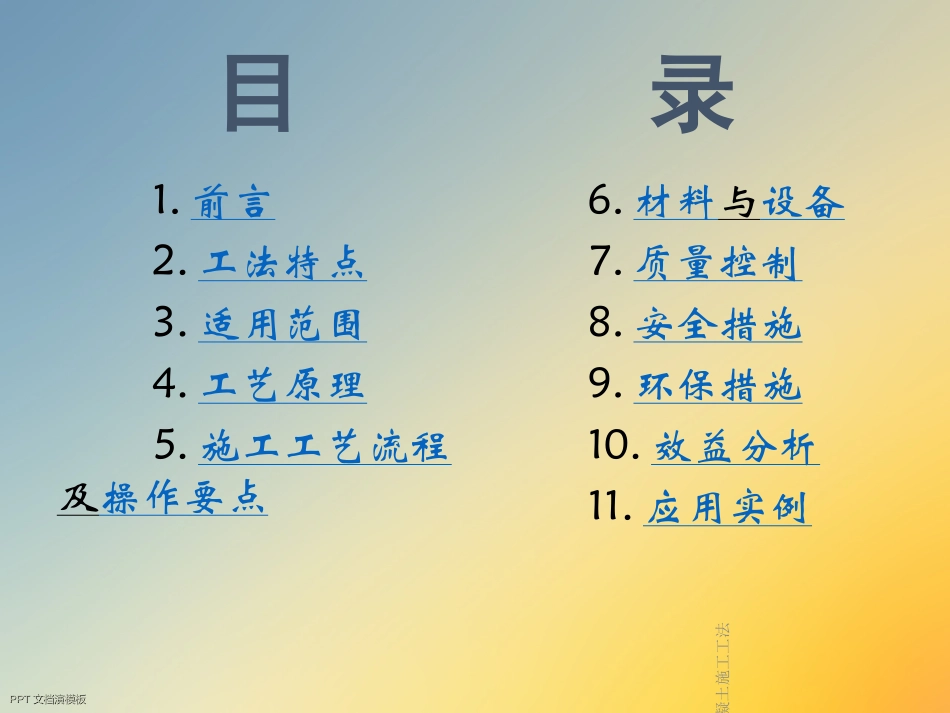

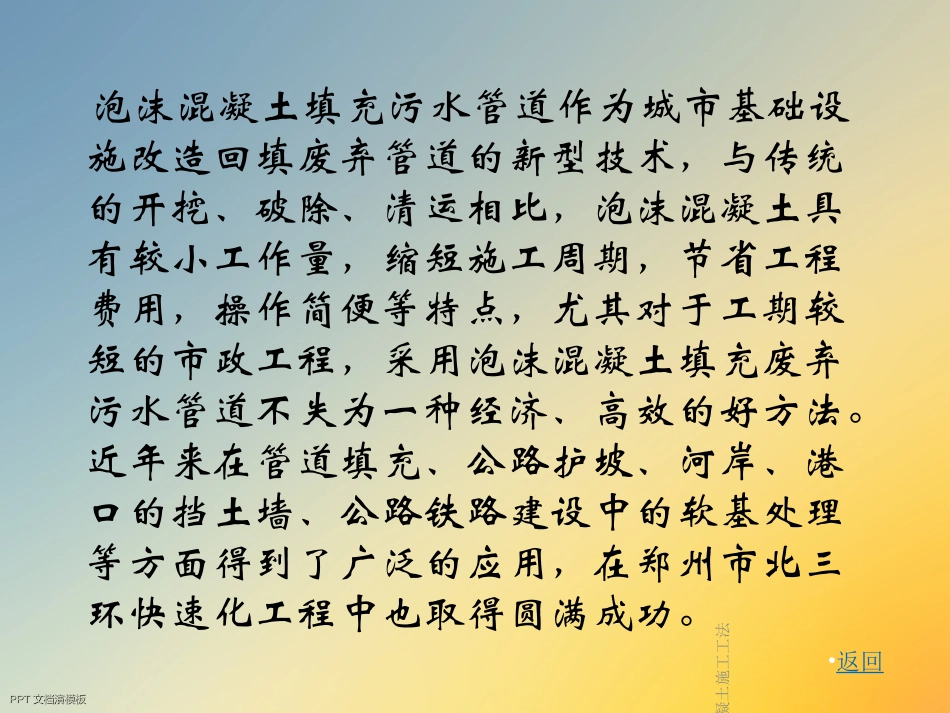

24/10/20泡沫混凝土施工工法PPTPPT文档演模板文档演模板泡沫混凝土施工工法24/10/20泡沫混凝土施工工法PPTPPT文档演模板文档演模板目录1.前言2.工法特点3.适用范围4.工艺原理5.施工工艺流程及操作要点6.材料与设备7.质量控制8.安全措施9.环保措施10.效益分析11.应用实例24/10/20泡沫混凝土施工工法PPTPPT文档演模板文档演模板泡沫混凝土填充污水管道作为城市基础设施改造回填废弃管道的新型技术，与传统的开挖、破除、清运相比，泡沫混凝土具有较小工作量，缩短施工周期，节省工程费用，操作简便等特点，尤其对于工期较短的市政工程，采用泡沫混凝土填充废弃污水管道不失为一种经济、高效的好方法。近年来在管道填充、公路护坡、河岸、港口的挡土墙、公路铁路建设中的软基处理等方面得到了广泛的应用，在郑州市北三环快速化工程中也取得圆满成功。•返回24/10/20泡沫混凝土施工工法PPTPPT文档演模板文档演模板泡沫混凝土是用机械方法将泡沫剂水溶液制备成泡沫，在将泡沫加入到含硅（砂、粉煤灰）、钙质材料（石灰、水泥）、水及各种外加剂等组成的料浆中，经混合搅拌，浇筑成型，养护而成的一种多孔材料。其特点可大致归纳为以下几点：24/10/20泡沫混凝土施工工法PPTPPT文档演模板文档演模板•轻质：泡沫混凝土的密度较小，密度等级一般为300-1800kg/m3，常用泡沫混凝土的密度等级为300-1200kg/m3。•高耐火性：是无机材料，属A1级防火材料，从而具有良好的耐火性，耐火度达1000℃以上，完全满足地下废弃污水管耐火要求。•强度好，不易碎裂：抗压抗折强度均较高，达到了低密度较高强度的相对统一，使用不易碎裂。•易施工：可现场浇筑施工，只需使用水泥发泡机可实现自动化作业，工作量为150-300m3/工作日。•环保：泡沫混凝土所需材料为水泥和发泡剂发泡剂大都接近中性，不含苯、甲醛等有害物质，另外泡沫混凝土可大量利用工业废渣生产，减轻和避免了环境污染。•返回24/10/20泡沫混凝土施工工法PPTPPT文档演模板文档演模板地下废弃的油柜、管线（内装粗油、化学品）、污水管及其它空穴填充等工程施工。•返回24/10/20泡沫混凝土施工工法PPTPPT文档演模板文档演模板本工程需填充的废弃污水管道影响范围大、埋设深度大、管线种类多、管径大，主要施工设备主要包括：管道打孔机、空压机、4寸潜污泵（15KW）、发泡机、输送泵、水车、旋挖钻。其中：空压机配合打孔机钻排气孔，4寸潜污泵（15KW）抽排污水，发泡机拌合泡沫混凝土，输送泵进行泵送泡沫混凝土，旋挖钻进行桩基钻孔。24/10/20泡沫混凝土施工工法PPTPPT文档演模板文档演模板施工前，先用管道打孔机钻排气孔，后采用C15混凝土将污水管检查井封堵，预留部分检查井用作抽排污水，利用4寸潜污泵（15KW)从预留检查井内将污水管内污水抽排干净；污水抽排完后，从预留检查井内填充泡沫混凝土（400Kg/m3），强度0.8-1MPa。待混凝土凝固后，利用旋挖钻在设计孔位埋设钢护桶并挖至污水管顶部，冲击钻钻进（污水管及管内泡沫混凝土破碎）至污水管底下部1米时,再采用旋挖钻钻进。•返回24/10/20泡沫混凝土施工工法PPTPPT文档演模板文档演模板•管道打孔机钻排气孔•测量放样•C15混凝土封堵检查井•潜污泵抽排污水•通过试验确定配合比•发泡器加水和发泡剂•外加剂和水在拌和机搅拌•加压形成泡沫晶体•加入水泥、粉煤灰、细沙•混合搅拌形成泡沫混凝土•泡沫混凝土泵送至污水管•按要求填充密实•验收•返回24/10/20泡沫混凝土施工工法PPTPPT文档演模板文档演模板•前期准备工作•将北三环快速化工程自南阳路立交西侧至中州大道东侧龙湖外环路南线范围内影响桩基施工所有的污水管检查井找出，因与桩基交叉施工，通过铲车将覆盖在井盖上的泥土清理，井盖打开，用抽水泵将污水抽出并进行排气。检查井位置用旗帜进行标记。24/10/20泡沫混凝土施工工法PPTPPT文档演模板文档演模板•工序及时效•分段长度：布设范围100米为一施工段，即每100米移动一次设备，两头进行砂石封堵，设备设置在中间，往东西两侧进行浇筑。如果遇到检查井堵住，可在检查井旁边或中间原桩基位置钻孔，以便观察及浇筑泡沫砼。•每100米浇筑泡沫混凝土工程量为176m...
