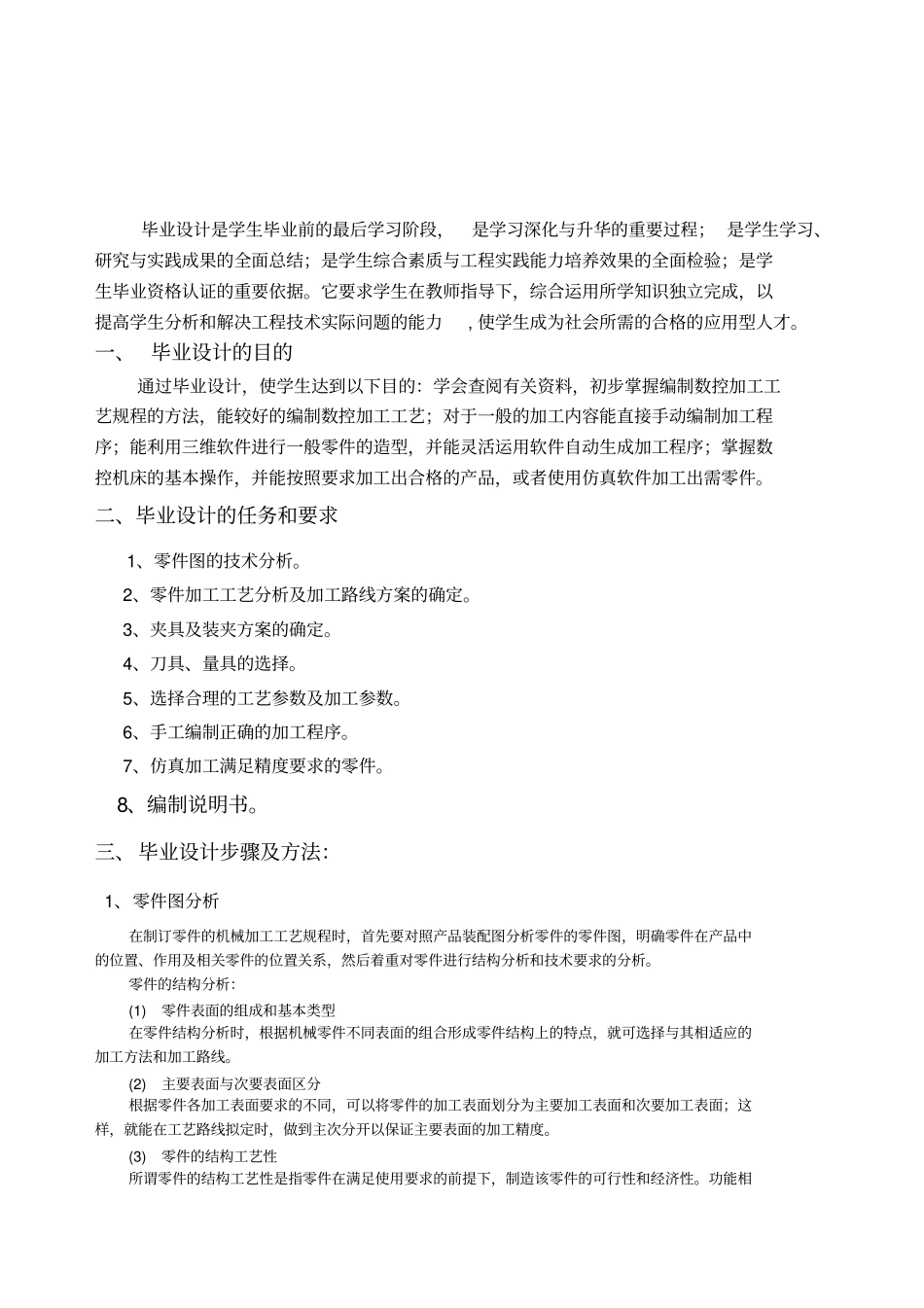

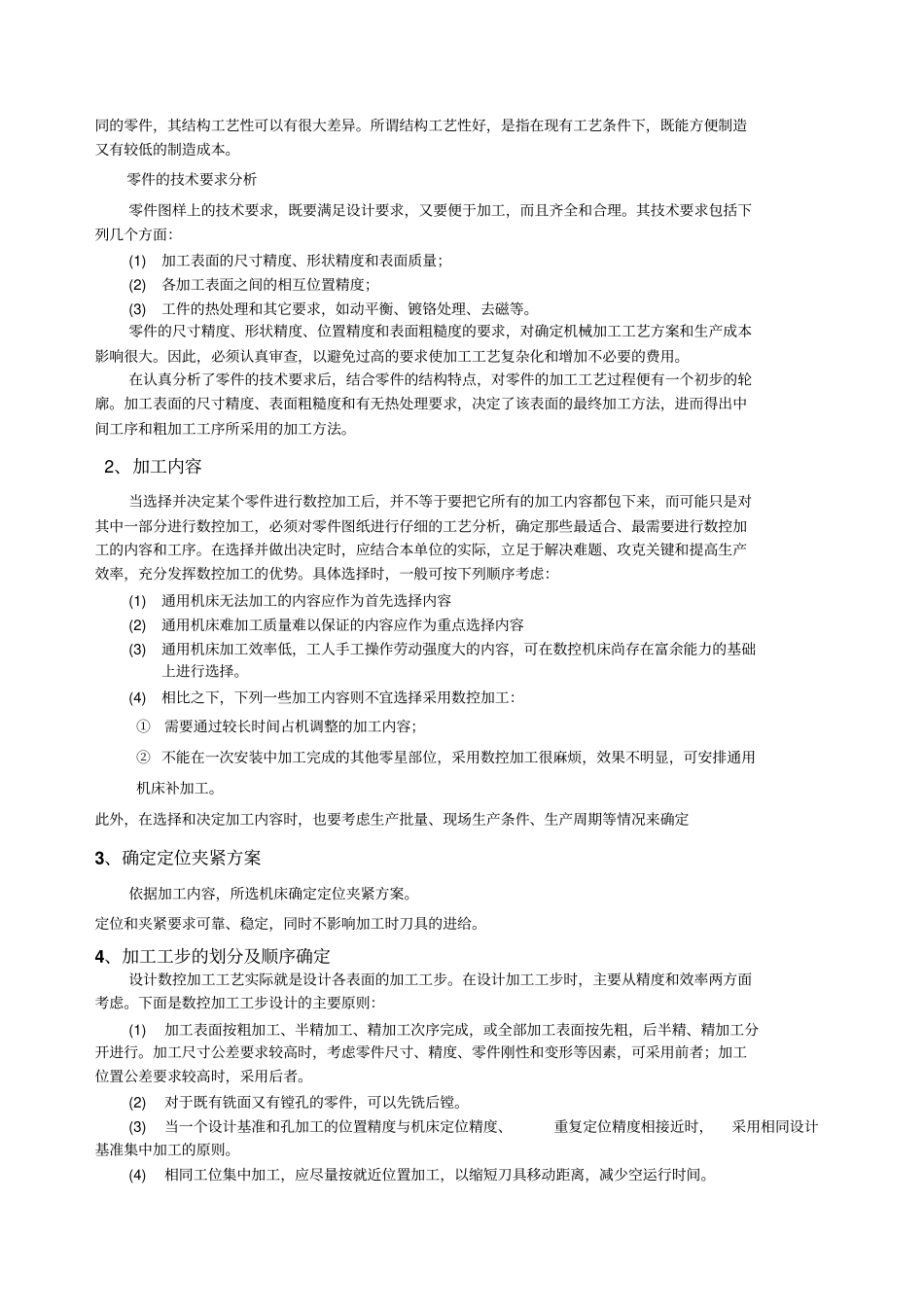

For personal use only in study and research; not for commercial use 毕业设计指导书————机电一体化专业（曾利奎）机电工程系毕业设计是学生毕业前的最后学习阶段，是学习深化与升华的重要过程； 是学生学习、研究与实践成果的全面总结；是学生综合素质与工程实践能力培养效果的全面检验；是学生毕业资格认证的重要依据。它要求学生在教师指导下，综合运用所学知识独立完成，以提高学生分析和解决工程技术实际问题的能力, 使学生成为社会所需的合格的应用型人才。一、 毕业设计的目的通过毕业设计，使学生达到以下目的：学会查阅有关资料，初步掌握编制数控加工工艺规程的方法，能较好的编制数控加工工艺；对于一般的加工内容能直接手动编制加工程序；能利用三维软件进行一般零件的造型，并能灵活运用软件自动生成加工程序；掌握数控机床的基本操作，并能按照要求加工出合格的产品，或者使用仿真软件加工出需零件。二、毕业设计的任务和要求1、零件图的技术分析。2、零件加工工艺分析及加工路线方案的确定。3、夹具及装夹方案的确定。4、刀具、量具的选择。5、选择合理的工艺参数及加工参数。6、手工编制正确的加工程序。7、仿真加工满足精度要求的零件。8、编制说明书。三、毕业设计步骤及方法：1、零件图分析在制订零件的机械加工工艺规程时，首先要对照产品装配图分析零件的零件图，明确零件在产品中的位置、作用及相关零件的位置关系，然后着重对零件进行结构分析和技术要求的分析。零件的结构分析：(1)零件表面的组成和基本类型在零件结构分析时，根据机械零件不同表面的组合形成零件结构上的特点，就可选择与其相适应的加工方法和加工路线。(2)主要表面与次要表面区分根据零件各加工表面要求的不同，可以将零件的加工表面划分为主要加工表面和次要加工表面；这样，就能在工艺路线拟定时，做到主次分开以保证主要表面的加工精度。(3)零件的结构工艺性所谓零件的结构工艺性是指零件在满足使用要求的前提下，制造该零件的可行性和经济性。功能相同的零件，其结构工艺性可以有很大差异。所谓结构工艺性好，是指在现有工艺条件下，既能方便制造又有较低的制造成本。零件的技术要求分析零件图样上的技术要求，既要满足设计要求，又要便于加工，而且齐全和合理。其技术要求包括下列几个方面：(1)加工表面的尺寸精度、形状精度和表面质量；(2)各加工表面之间的相互位置精度；(3)工件的热处理和其它要求，如动平衡、镀铬处理、...
