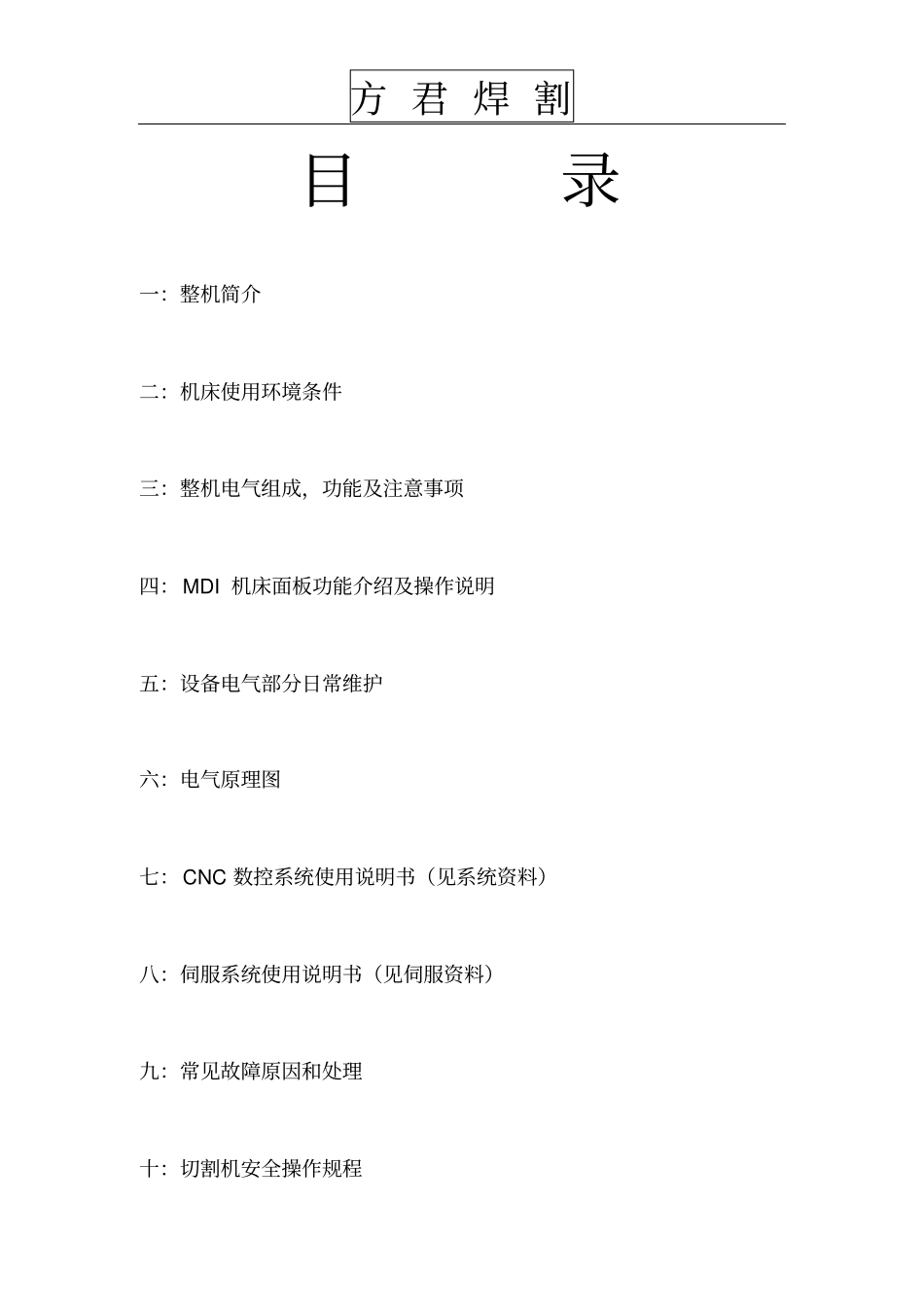

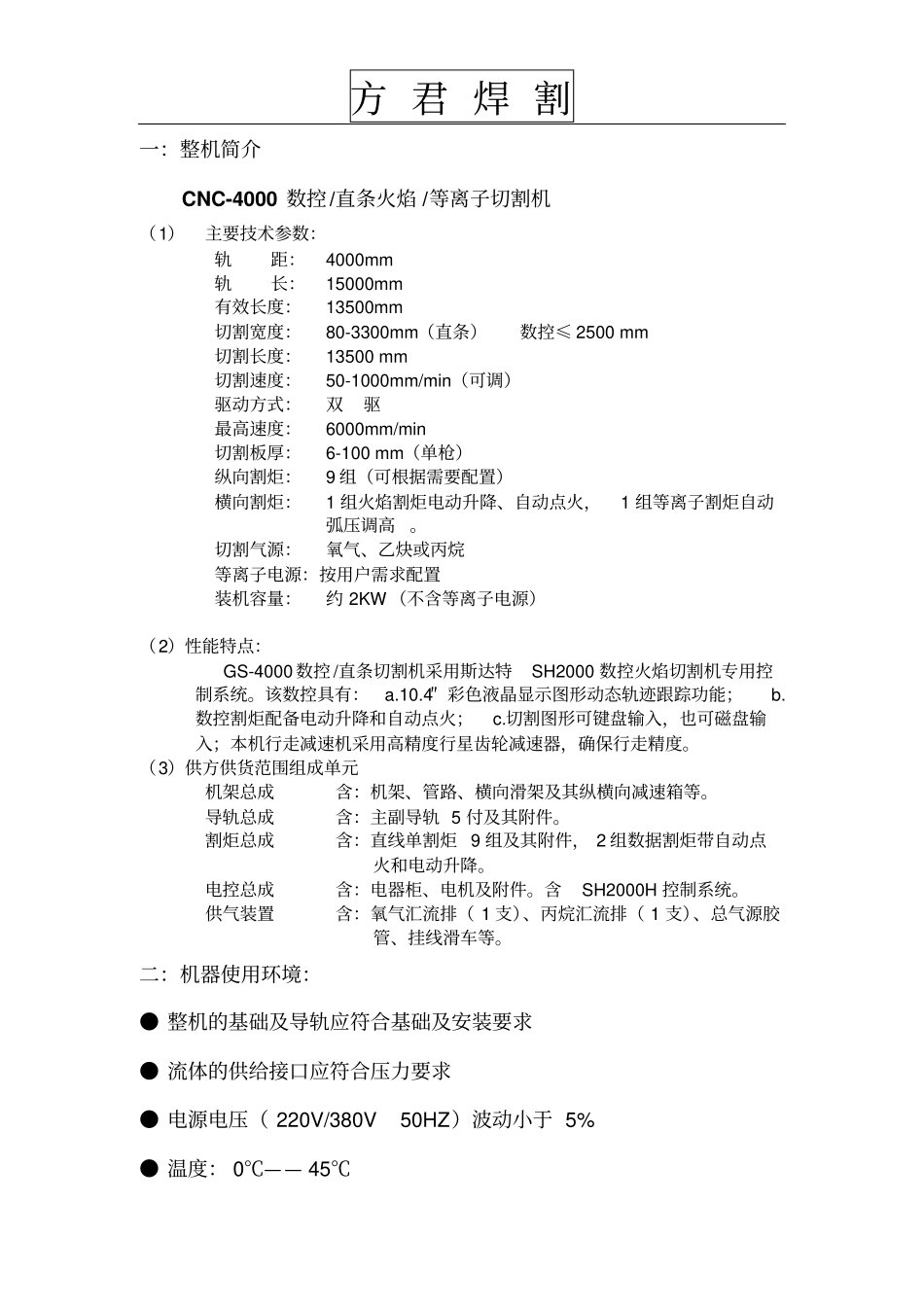

方 君 焊 割直条/数控火焰 /等离子切割机技术使用说明书方 君 焊 割目录一:整机简介二:机床使用环境条件三:整机电气组成,功能及注意事项四:MDI 机床面板功能介绍及操作说明五:设备电气部分日常维护六:电气原理图七:CNC 数控系统使用说明书(见系统资料)八:伺服系统使用说明书(见伺服资料)九:常见故障原因和处理十:切割机安全操作规程方 君 焊 割一:整机简介CNC-4000 数控/直条火焰 /等离子切割机(1)主要技术参数:轨距:4000mm 轨长:15000mm 有效长度:13500mm 切割宽度:80-3300mm(直条)数控≤ 2500 mm 切割长度:13500 mm 切割速度:50-1000mm/min(可调)驱动方式:双驱最高速度:6000mm/min 切割板厚:6-100 mm(单枪)纵向割炬:9 组(可根据需要配置)横向割炬:1 组火焰割炬电动升降、自动点火,1 组等离子割炬自动弧压调高。切割气源:氧气、乙炔或丙烷等离子电源:按用户需求配置装机容量:约 2KW (不含等离子电源)(2)性能特点:GS-4000 数控 /直条切割机采用斯达特SH2000 数控火焰切割机专用控制系统。该数控具有:a.10.4″ 彩色液晶显示图形动态轨迹跟踪功能;b.数控割炬配备电动升降和自动点火;c.切割图形可键盘输入,也可磁盘输入;本机行走减速机采用高精度行星齿轮减速器,确保行走精度。(3)供方供货范围组成单元机架总成含:机架、管路、横向滑架及其纵横向减速箱等。导轨总成含:主副导轨 5 付及其附件。割炬总成含:直线单割炬 9 组及其附件, 2 组数据割炬带自动点火和电动升降。电控总成含:电器柜、电机及附件。含SH2000H 控制系统。供气装置含:氧气汇流排( 1 支)、丙烷汇流排( 1 支)、总气源胶管、挂线滑车等。二:机器使用环境:● 整机的基础及导轨应符合基础及安装要求● 流体的供给接口应符合压力要求● 电源电压( 220V/380V 50HZ)波动小于 5% ● 温度: 0℃—— 45℃方 君 焊 割● 相对湿度 :小于 95%,无冷凝● 设备必须要有可靠得接地系统三:整机电气组成,功能特点及注意事项1.整机电器组成:该数控切割机控制系统是由:CNC 数控系统,伺服驱动系统和电器控制系统三大部分组成,为两轴平面内数控切割机床,可满足平面内火焰切割机各种形状零件的要求。2.功能特点(1)CNC 数控系统为中央控制器, 提供伺服驱动所需的控制信号,编辑设备所需的加工程序,提供机床所需的I/O 控制信号,提供火焰切割所需的各种...
