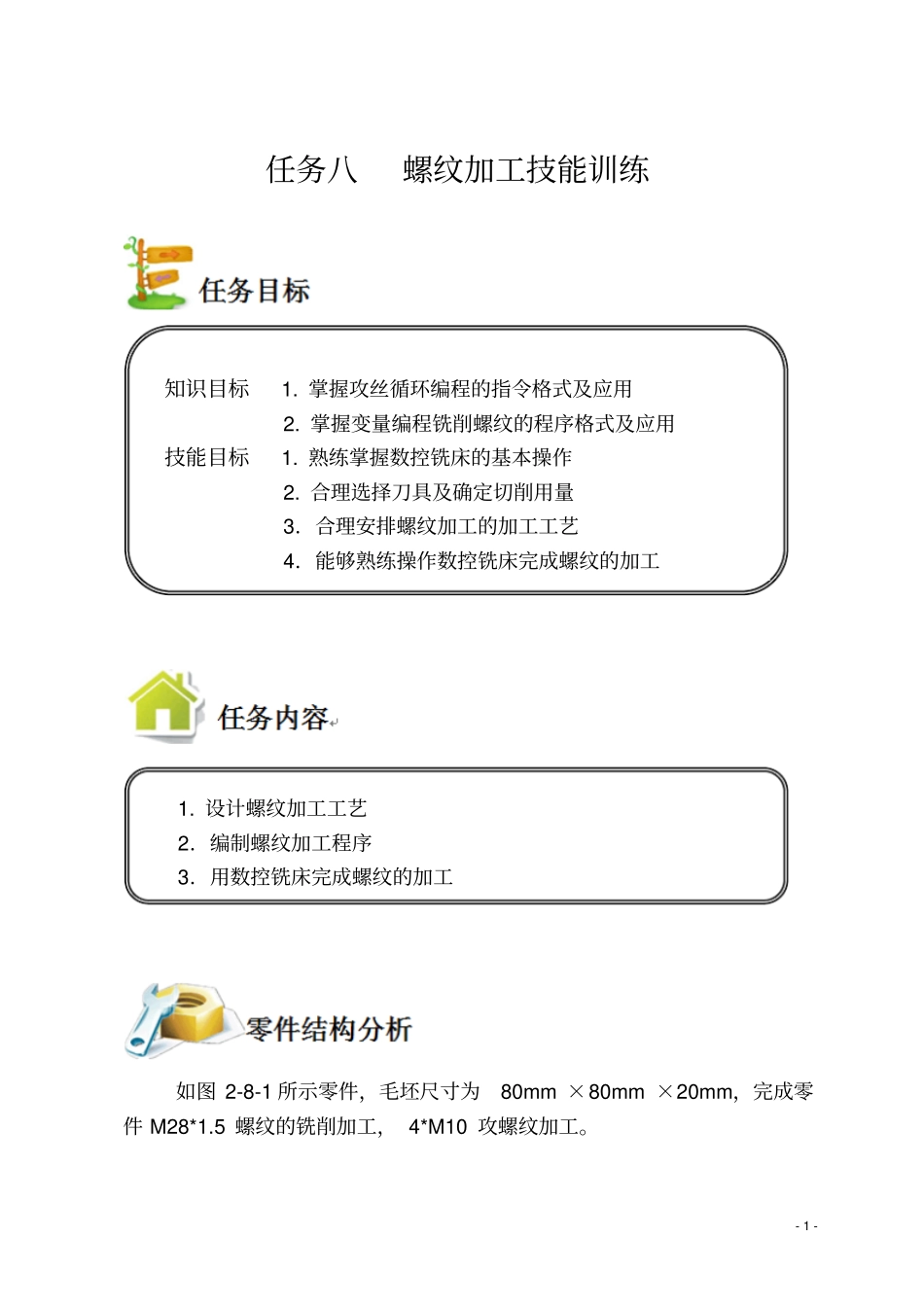

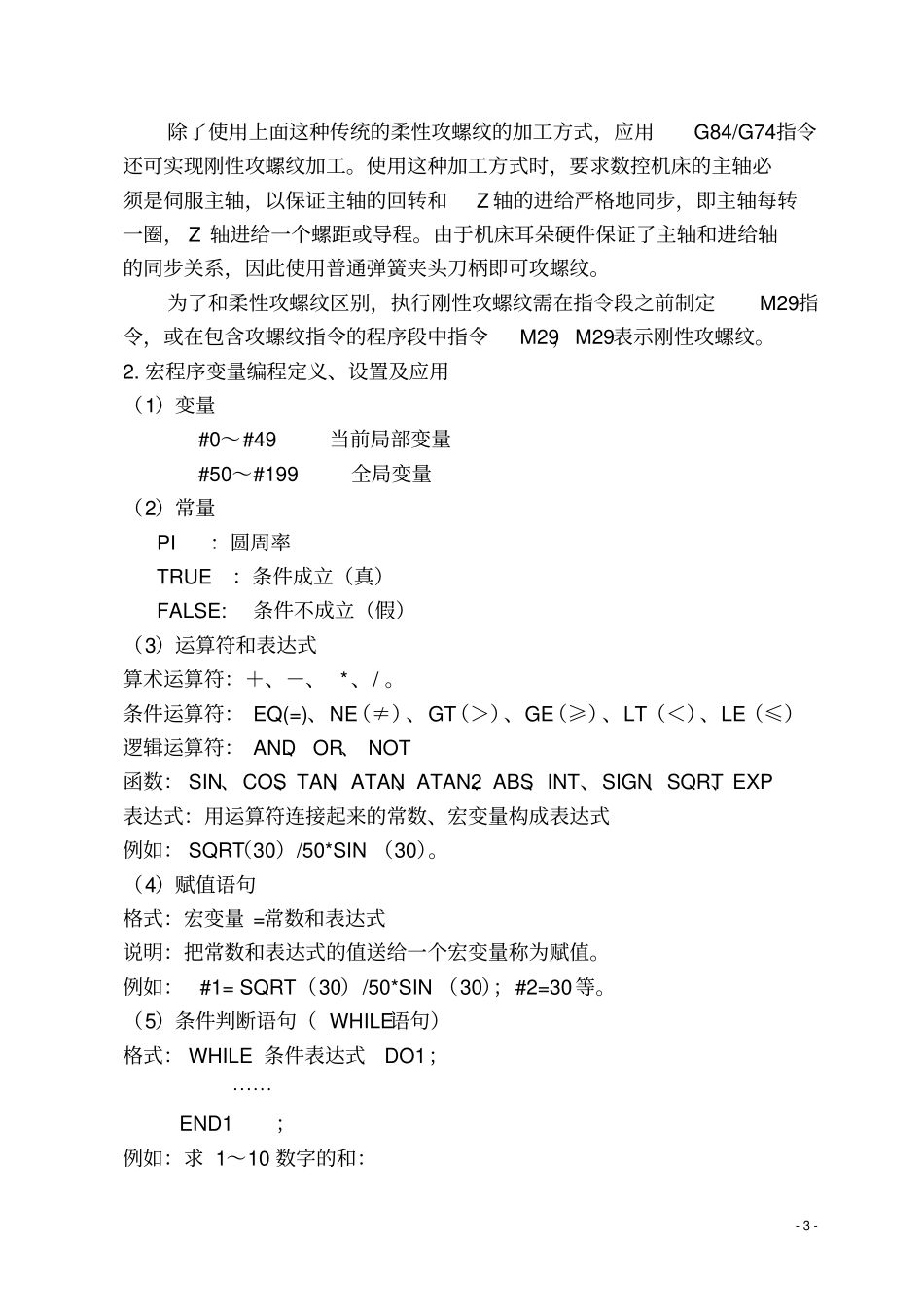

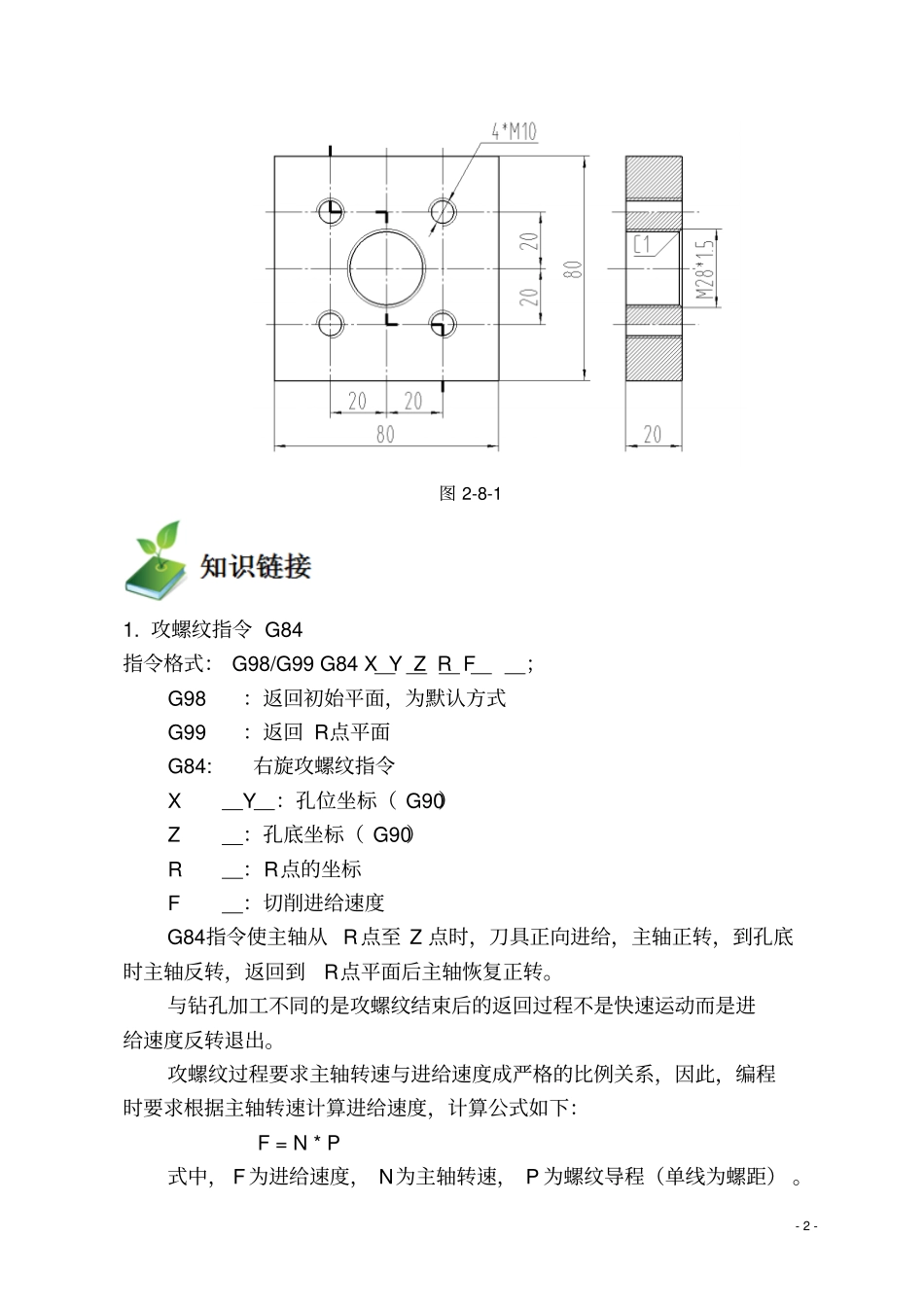

- 1 - 任务八螺纹加工技能训练如图 2-8-1 所示零件，毛坯尺寸为80mm ×80mm ×20mm，完成零件 M28*1.5 螺纹的铣削加工， 4*M10 攻螺纹加工。知识目标1. 掌握攻丝循环编程的指令格式及应用2. 掌握变量编程铣削螺纹的程序格式及应用技能目标1. 熟练掌握数控铣床的基本操作2. 合理选择刀具及确定切削用量3．合理安排螺纹加工的加工工艺4．能够熟练操作数控铣床完成螺纹的加工1. 设计螺纹加工工艺2．编制螺纹加工程序3．用数控铣床完成螺纹的加工- 2 - 图 2-8-1 1. 攻螺纹指令 G84 指令格式： G98/G99 G84 X Y Z R F ； G98：返回初始平面，为默认方式 G99：返回 R点平面 G84:右旋攻螺纹指令 XY ：孔位坐标（ G90） Z ：孔底坐标（ G90） R ：R点的坐标 F ：切削进给速度G84指令使主轴从 R点至 Z 点时，刀具正向进给，主轴正转，到孔底时主轴反转，返回到R点平面后主轴恢复正转。与钻孔加工不同的是攻螺纹结束后的返回过程不是快速运动而是进给速度反转退出。攻螺纹过程要求主轴转速与进给速度成严格的比例关系，因此，编程时要求根据主轴转速计算进给速度，计算公式如下： F = N * P 式中， F 为进给速度， N为主轴转速， P 为螺纹导程（单线为螺距） 。- 3 - 除了使用上面这种传统的柔性攻螺纹的加工方式，应用G84/G74指令还可实现刚性攻螺纹加工。使用这种加工方式时，要求数控机床的主轴必须是伺服主轴，以保证主轴的回转和Z 轴的进给严格地同步，即主轴每转一圈， Z 轴进给一个螺距或导程。由于机床耳朵硬件保证了主轴和进给轴的同步关系，因此使用普通弹簧夹头刀柄即可攻螺纹。为了和柔性攻螺纹区别，执行刚性攻螺纹需在指令段之前制定M29指令，或在包含攻螺纹指令的程序段中指令M29，M29表示刚性攻螺纹。2. 宏程序变量编程定义、设置及应用（1）变量#0～#49 当前局部变量#50～#199 全局变量（2）常量 PI：圆周率 TRUE：条件成立（真） FALSE:条件不成立（假）（3）运算符和表达式算术运算符：＋、－、 *、/ 。条件运算符： EQ(=)、NE（≠）、GT（＞）、GE（≥）、LT（＜）、LE（≤）逻辑运算符： AND、 OR、 NOT 函数： SIN、COS、TAN、ATAN、ATAN2、ABS、INT、SIGN、SQRT、EXP 表达式：用运算符连接起来的常数、宏变量构成表达式例如： SQRT（30）/50*SIN （30）。（4）赋值语句格式：宏变量 =常数和表达式说明：把常数和表达式的值送给一个宏变量称为...
