数电课设-洗碗机控制器资料VIP免费

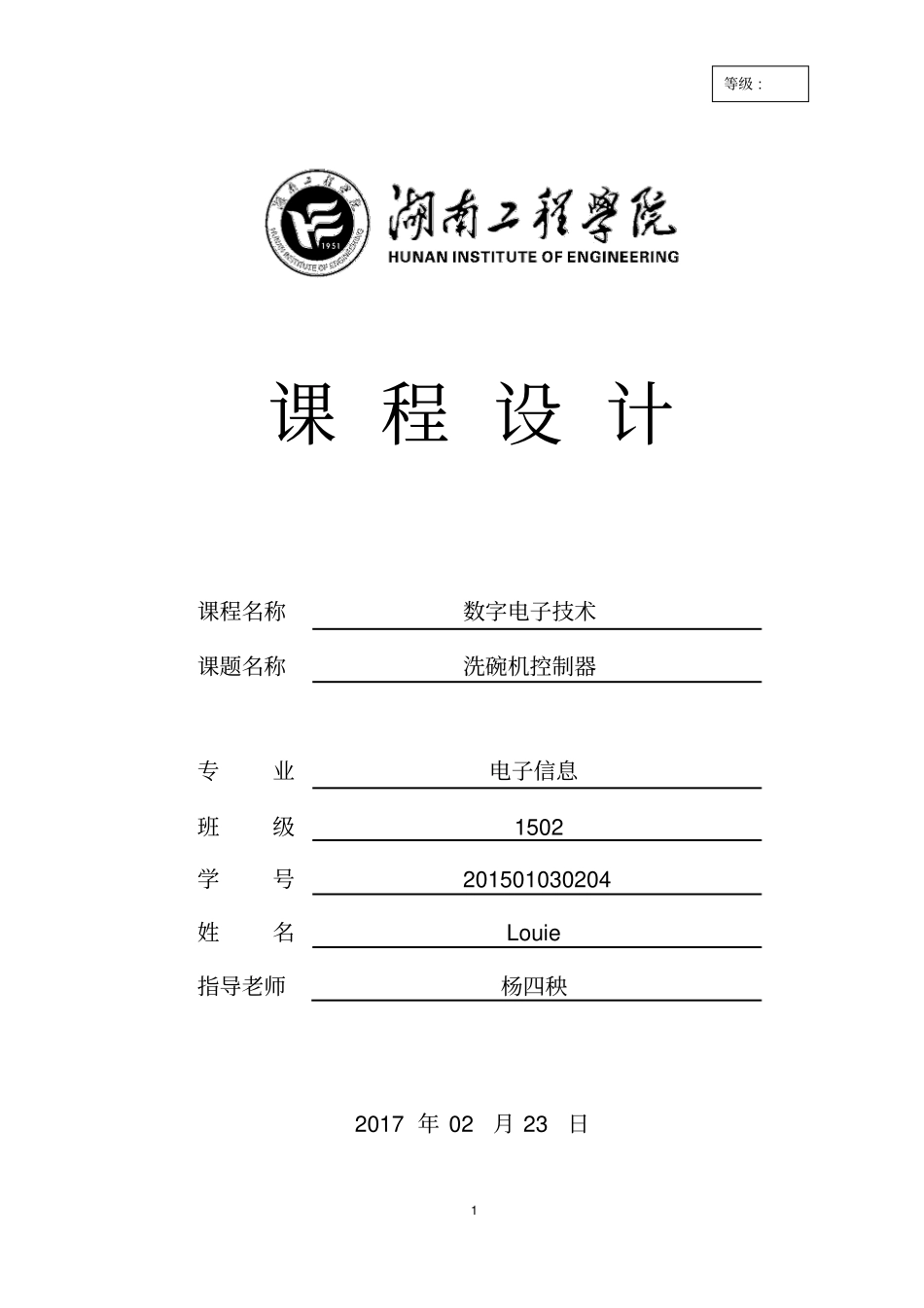

数电课设-洗碗机控制器资料_第1页
1/12

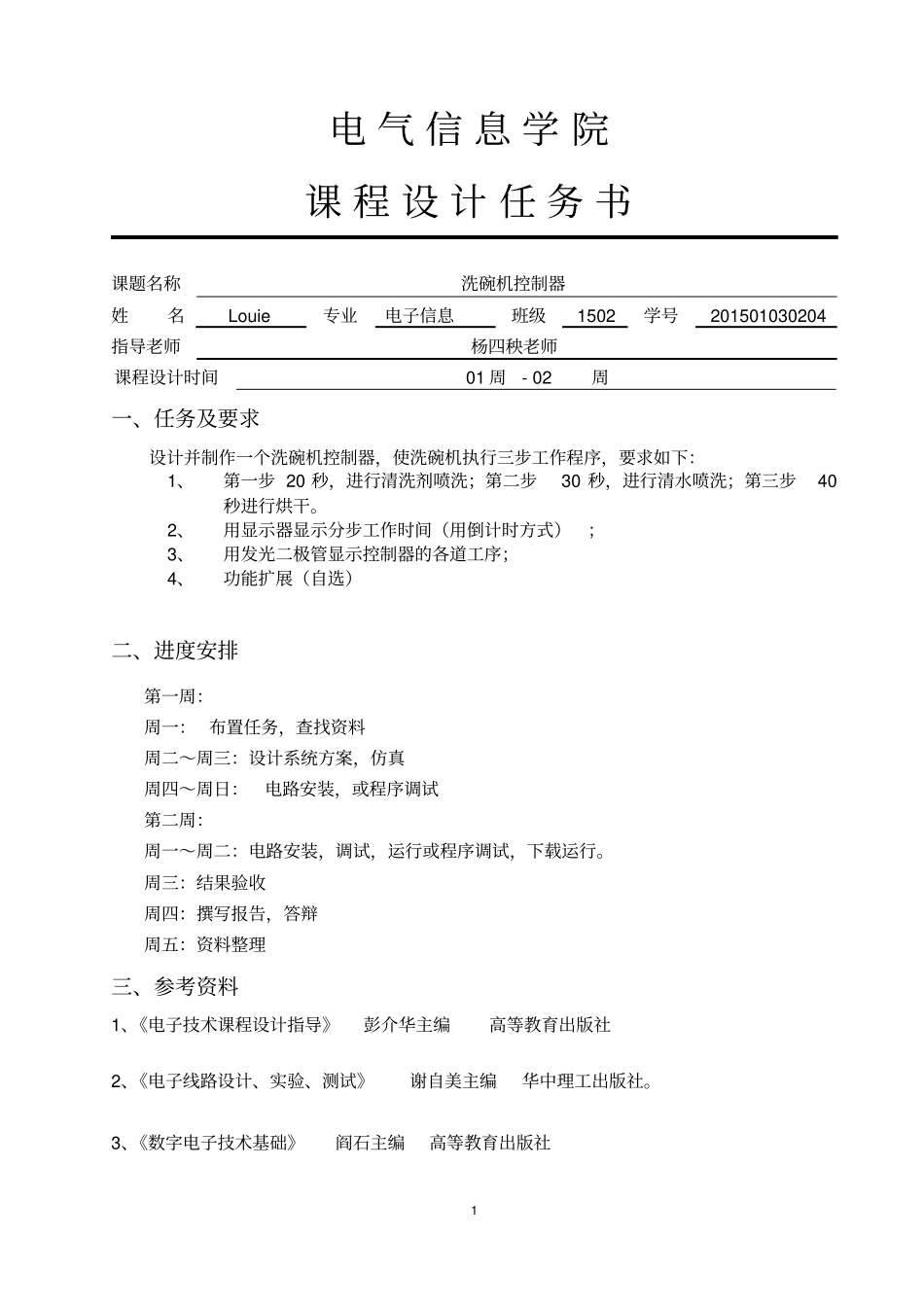

数电课设-洗碗机控制器资料_第2页
2/12

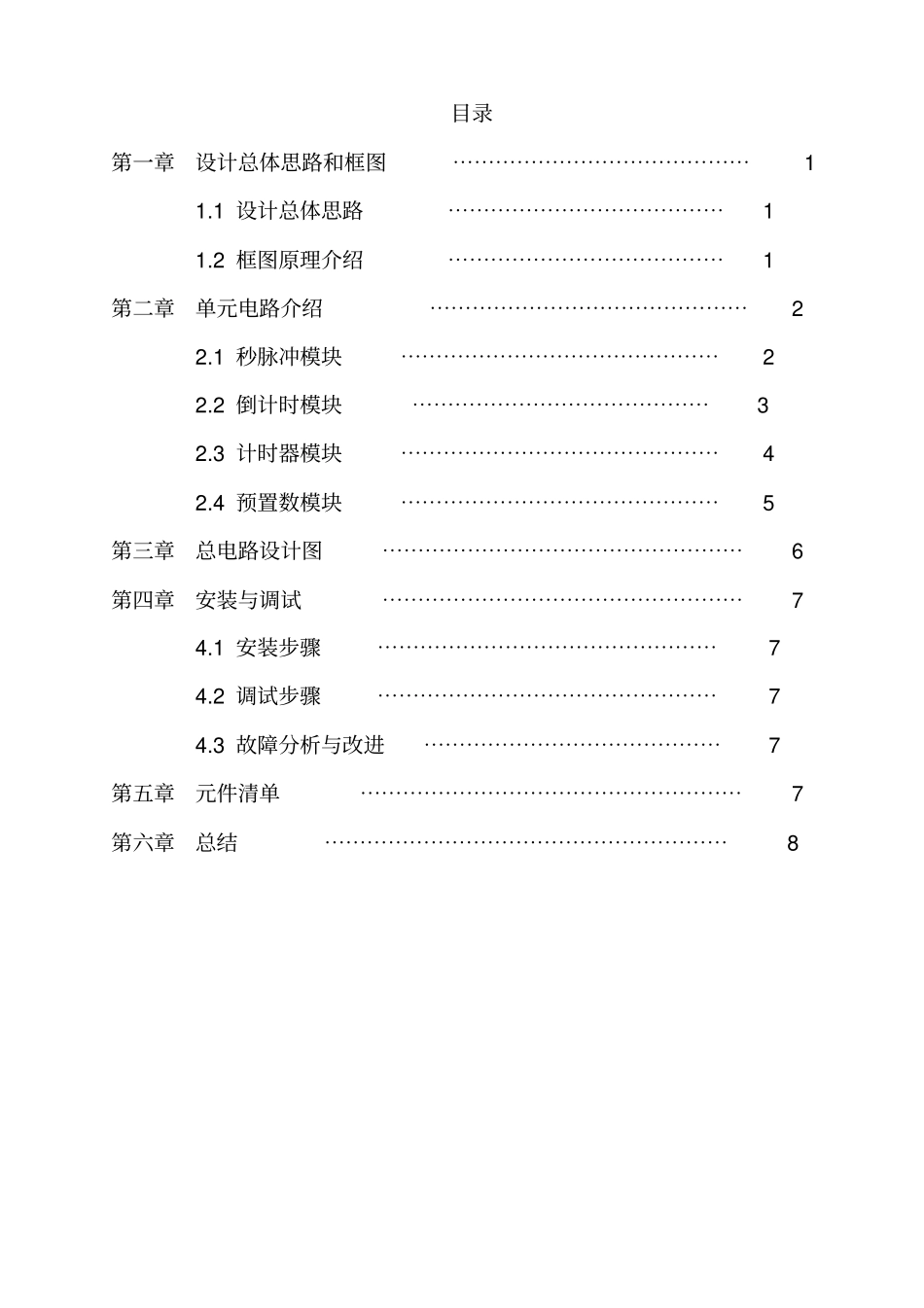

数电课设-洗碗机控制器资料_第3页
3/12
1 课 程 设 计课程名称数字电子技术课题名称洗碗机控制器专业电子信息班级1502 学号201501030204 姓名Louie 指导老师杨四秧2017 年 02 月 23 日等级 : 1 电 气 信 息 学 院课 程 设 计 任 务 书课题名称洗碗机控制器姓名Louie 专业电子信息班级1502 学号201501030204 指导老师杨四秧老师课程设计时间01 周 - 02 周一、任务及要求设计并制作一个洗碗机控制器,使洗碗机执行三步工作程序,要求如下:1、第一步 20 秒,进行清洗剂喷洗;第二步30 秒,进行清水喷洗;第三步40秒进行烘干。2、用显示器显示分步工作时间(用倒计时方式);3、用发光二极管显示控制器的各道工序;4、功能扩展(自选)二、进度安排第一周:周一: 布置任务,查找资料周二~周三:设计系统方案,仿真周四~周日:电路安装,或程序调试第二周:周一~周二:电路安装,调试,运行或程序调试,下载运行。周三:结果验收周四:撰写报告,答辩周五:资料整理三、参考资料1、《电子技术课程设计指导》彭介华主编高等教育出版社2、《电子线路设计、实验、测试》谢自美主编华中理工出版社。3、《数字电子技术基础》阎石主编高等教育出版社目录第一章设计总体思路和框图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 1 1.1 设计总体思路⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 1 1.2 框图原理介绍⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 1 第二章单元电路介绍⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 2 2.1 秒脉冲模块⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 2 2.2 倒计时模块⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 3 2.3 计时器模块⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 4 2.4 预置数模块⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 5 第三章总电路设计图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 6 第四章安装与调试⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 7 4.1 安装步骤⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 7 4.2 调试步骤⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 7 4.3 故障分析与改进⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 7 第五章元件清单⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 7 第六章总结⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 8 1 第一章设计总体思路和设计框图1.1 设计总体思路课题任务是要设计并制作一个简易洗碗机的步骤控制器。主体部分有三个步骤,我设计用数码管分别显示各个步骤的倒计时,并用一个数码管显示步骤数。具体三个步骤的参数分别是: 1— 20s; 2 — 30s; 3 — 40s。...
