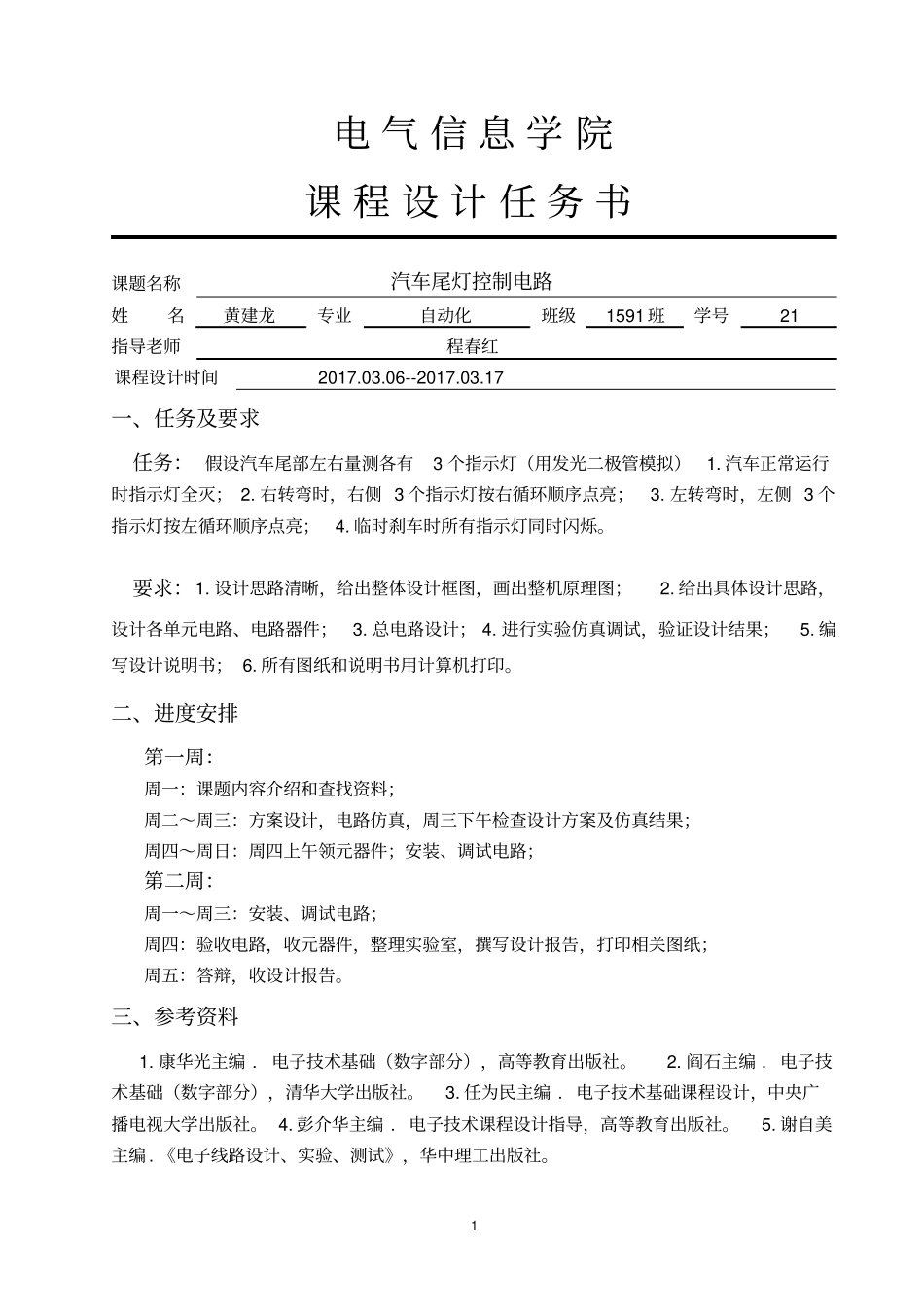

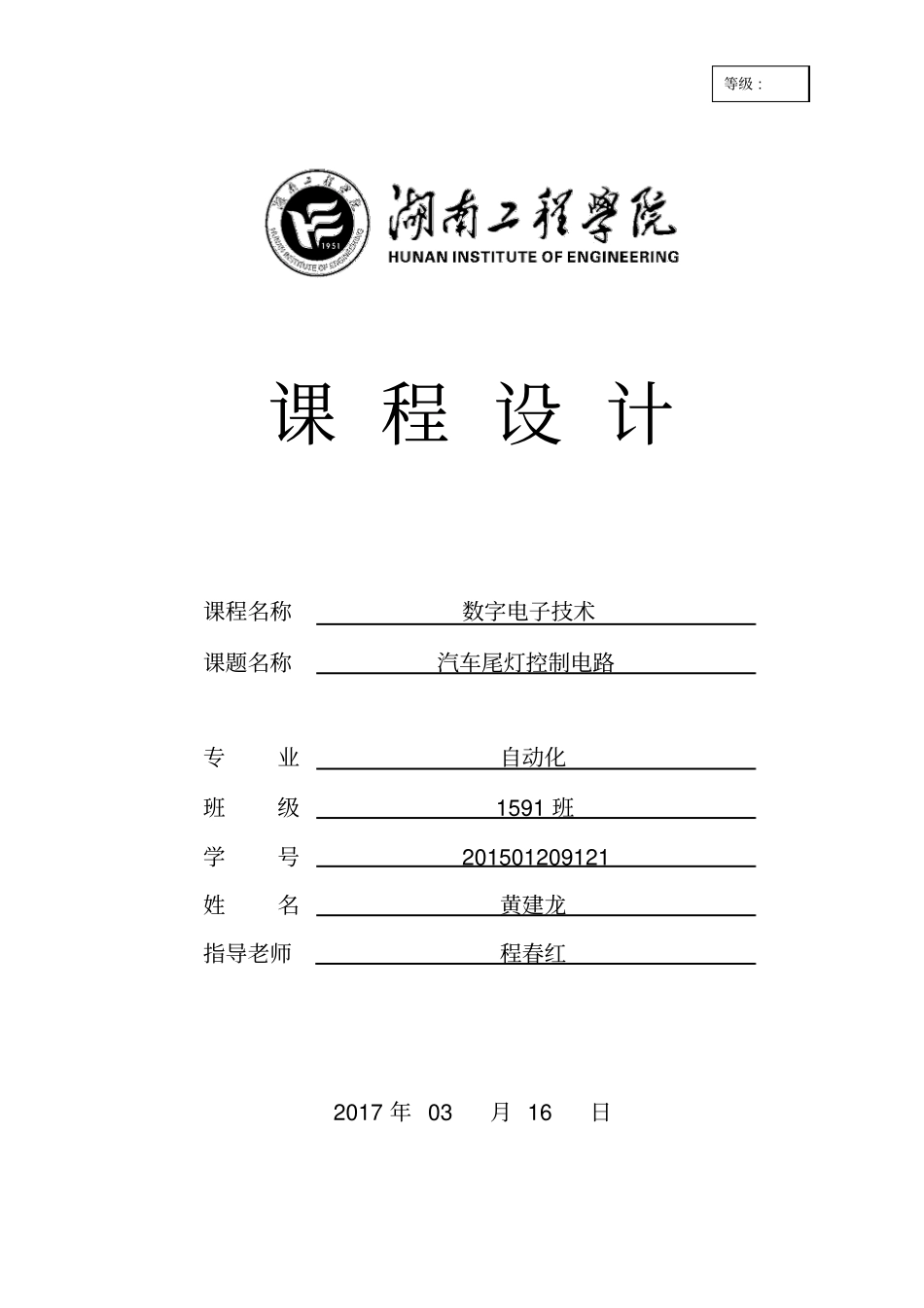

课 程 设 计课程名称数字电子技术课题名称汽车尾灯控制电路专业自动化班级1591 班学号201501209121 姓名黄建龙指导老师程春红2017 年 03 月 16 日等级 : 1 电 气 信 息 学 院课 程 设 计 任 务 书课题名称汽车尾灯控制电路姓名黄建龙专业自动化班级1591 班学号21 指导老师程春红课程设计时间 2017.03.06--2017.03.17 一、任务及要求任务： 假设汽车尾部左右量测各有3 个指示灯（用发光二极管模拟）1. 汽车正常运行时指示灯全灭； 2. 右转弯时，右侧 3 个指示灯按右循环顺序点亮；3. 左转弯时，左侧 3 个指示灯按左循环顺序点亮；4. 临时刹车时所有指示灯同时闪烁。要求：1. 设计思路清晰，给出整体设计框图，画出整机原理图；2. 给出具体设计思路，设计各单元电路、电路器件；3. 总电路设计； 4. 进行实验仿真调试，验证设计结果；5. 编写设计说明书； 6. 所有图纸和说明书用计算机打印。二、进度安排第一周：周一：课题内容介绍和查找资料；周二～周三：方案设计，电路仿真，周三下午检查设计方案及仿真结果；周四～周日：周四上午领元器件；安装、调试电路；第二周：周一～周三：安装、调试电路；周四：验收电路，收元器件，整理实验室，撰写设计报告，打印相关图纸；周五：答辩，收设计报告。三、参考资料1. 康华光主编 . 电子技术基础（数字部分），高等教育出版社。2. 阎石主编 . 电子技术基础（数字部分），清华大学出版社。3. 任为民主编 . 电子技术基础课程设计，中央广播电视大学出版社。 4. 彭介华主编 . 电子技术课程设计指导，高等教育出版社。5. 谢自美主编 . 《电子线路设计、实验、测试》，华中理工出版社。2 目录一、课程设计的任务要求---------------------------------------3 二、设计方案 -------------------------------------------------4 2.1 、设计思路 ------------------------------------------------4 2.2 、设计原理 ------------------------------------------------4 三、单元电路（子模块，子程序）分析---------------------------5 3.1 、秒脉冲电路 --------------------------------------------5 3.2 、开关控制电路 --------------------------------------------6 3.3 、三进制计数器电路 ----------------------------------------7 3.4 、译码显示驱动电路 ----------------------------------------8 四、...
