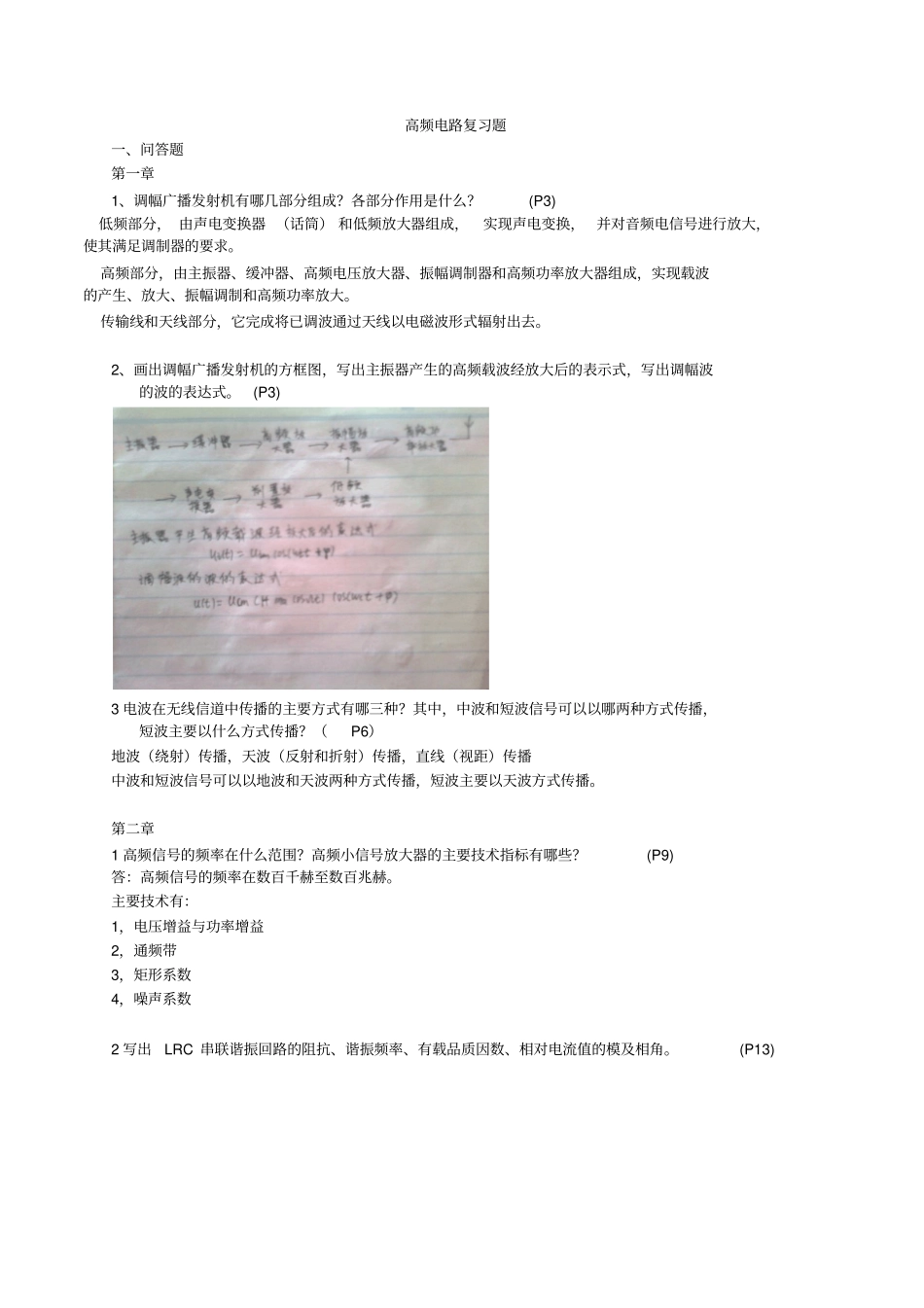

高频电路复习题一、问答题第一章1、调幅广播发射机有哪几部分组成？各部分作用是什么？(P3) 低频部分， 由声电变换器 （话筒） 和低频放大器组成，实现声电变换， 并对音频电信号进行放大，使其满足调制器的要求。高频部分，由主振器、缓冲器、高频电压放大器、振幅调制器和高频功率放大器组成，实现载波的产生、放大、振幅调制和高频功率放大。传输线和天线部分，它完成将已调波通过天线以电磁波形式辐射出去。2、画出调幅广播发射机的方框图，写出主振器产生的高频载波经放大后的表示式，写出调幅波的波的表达式。(P3) 3 电波在无线信道中传播的主要方式有哪三种？其中，中波和短波信号可以以哪两种方式传播，短波主要以什么方式传播？（P6）地波（绕射）传播，天波（反射和折射）传播，直线（视距）传播中波和短波信号可以以地波和天波两种方式传播，短波主要以天波方式传播。第二章1 高频信号的频率在什么范围？高频小信号放大器的主要技术指标有哪些？(P9) 答：高频信号的频率在数百千赫至数百兆赫。主要技术有：1，电压增益与功率增益2，通频带3，矩形系数4，噪声系数2 写出LRC 串联谐振回路的阻抗、谐振频率、有载品质因数、相对电流值的模及相角。(P13) 阻抗： Z=r 0+r L+j(wL-1/wC)谐振频率 ：w0=1/LC有载质因数： QL=w0L/r0+r L=1/w0C(r 0+r L)相对电流值的模及相角。 I(w)/I(w0)=1/1+Q L(w/w 0-w0/w),?(w)=-arctanQL(w/w 0-w0/w)3 写出LRC 串联谐振回路的阻抗、谐振频率、 有载品质因数、 相对电流值的模及相角。(P14-P15) Z=r 0+r L+j(wL-1/wC)谐振频率 ：w0=1/LC有载质因数：QL=w0L/r0+r L=1/w0C(r 0+r L)相对电流值的模及相角。 I(w)/I(w0)=1/1+Q L(w/w 0-w0/w),=-arctanQL(w/w 0-w0/w)4 接入系数的的定义是什么？按此定义写出电阻、电导、感抗、电容、电流及电压的变换关系(P19) 接入系数的的定义P=转换前的圈数（或容抗）/ 转换后的圈数（或容抗） , gL’=ppgLXL’=(1/PP)X L,CL’=ppCLI g’=pI gI ’g=pI gUg’=(1/p)Ug5 画出 y 参数等效电路图输入导纳、反向传输导纳、正向传输导纳、输出导纳的定义式。(P20) y11=yi=I 1/U 1( u2=0）称为输出短路时的输入导纳；y12=yi=I 1/U 2(u 1=0) 称为输入短路时的反向传输导纳；y21=yi=I 2/U 1(u 2=0)称为输出短路时的正向传输导纳；y22=yi=I 2/U 2(u 1=0)称为输入短路时的输出导纳；6 写出高频小信号放大器通频带与其...
