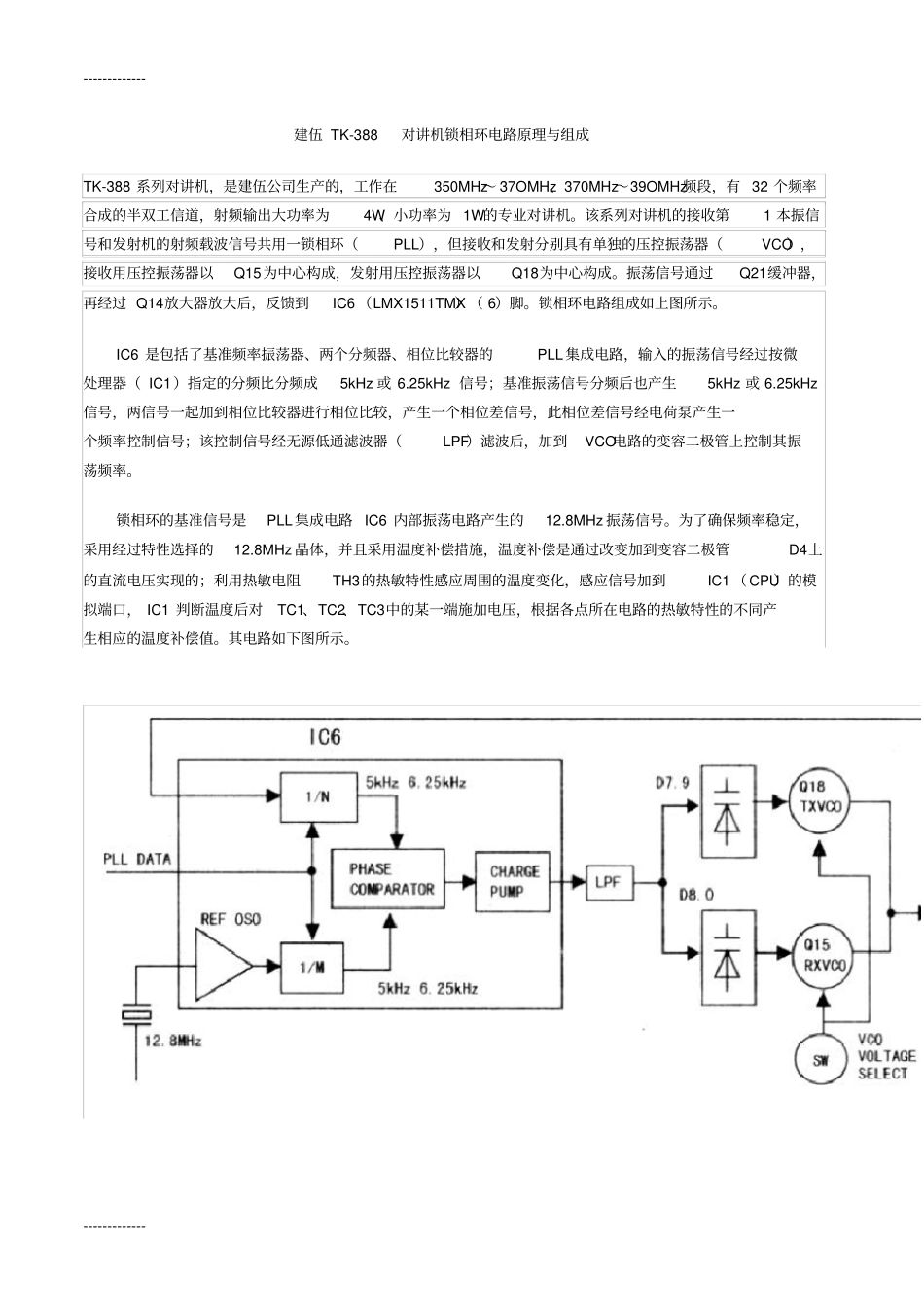

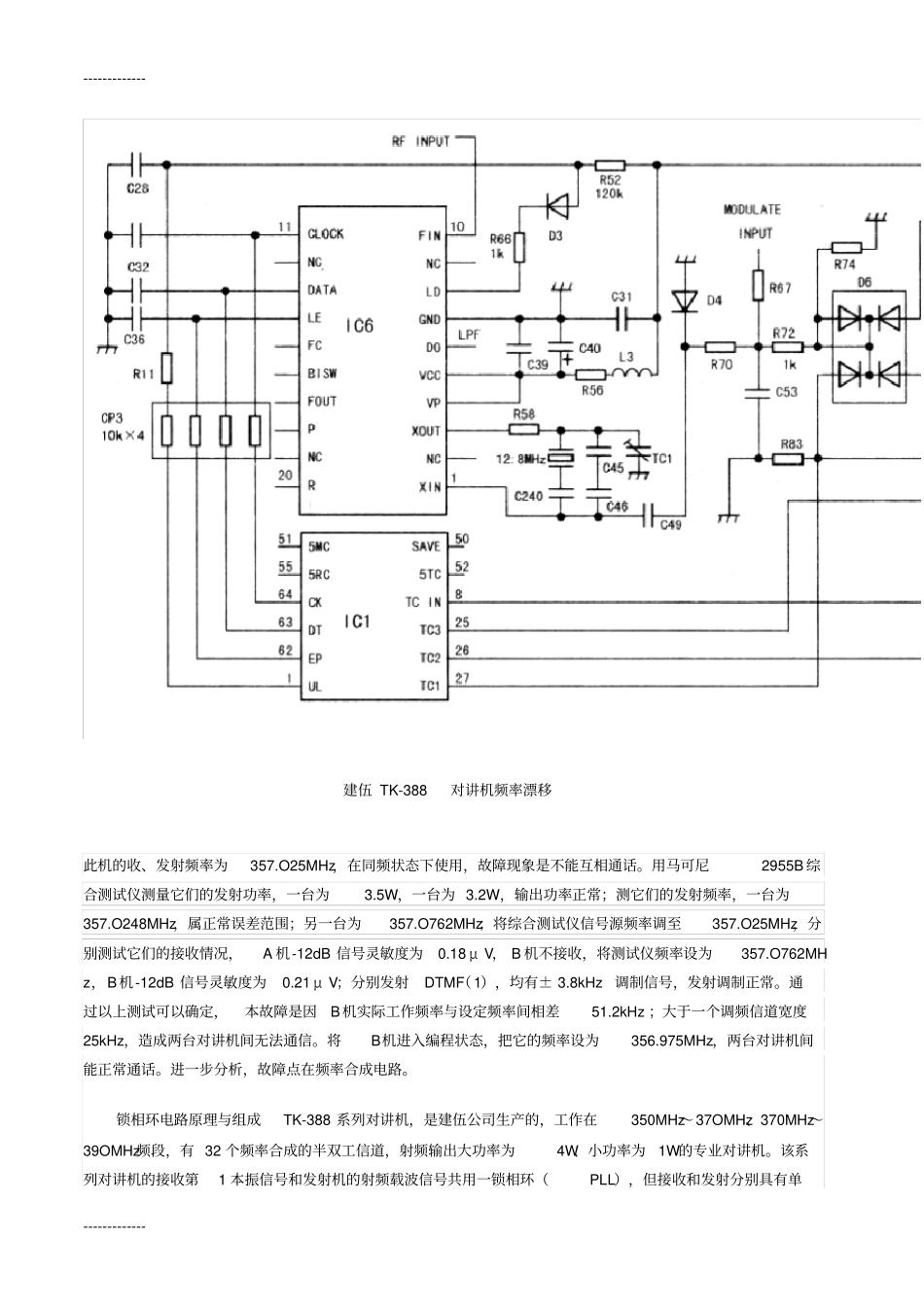

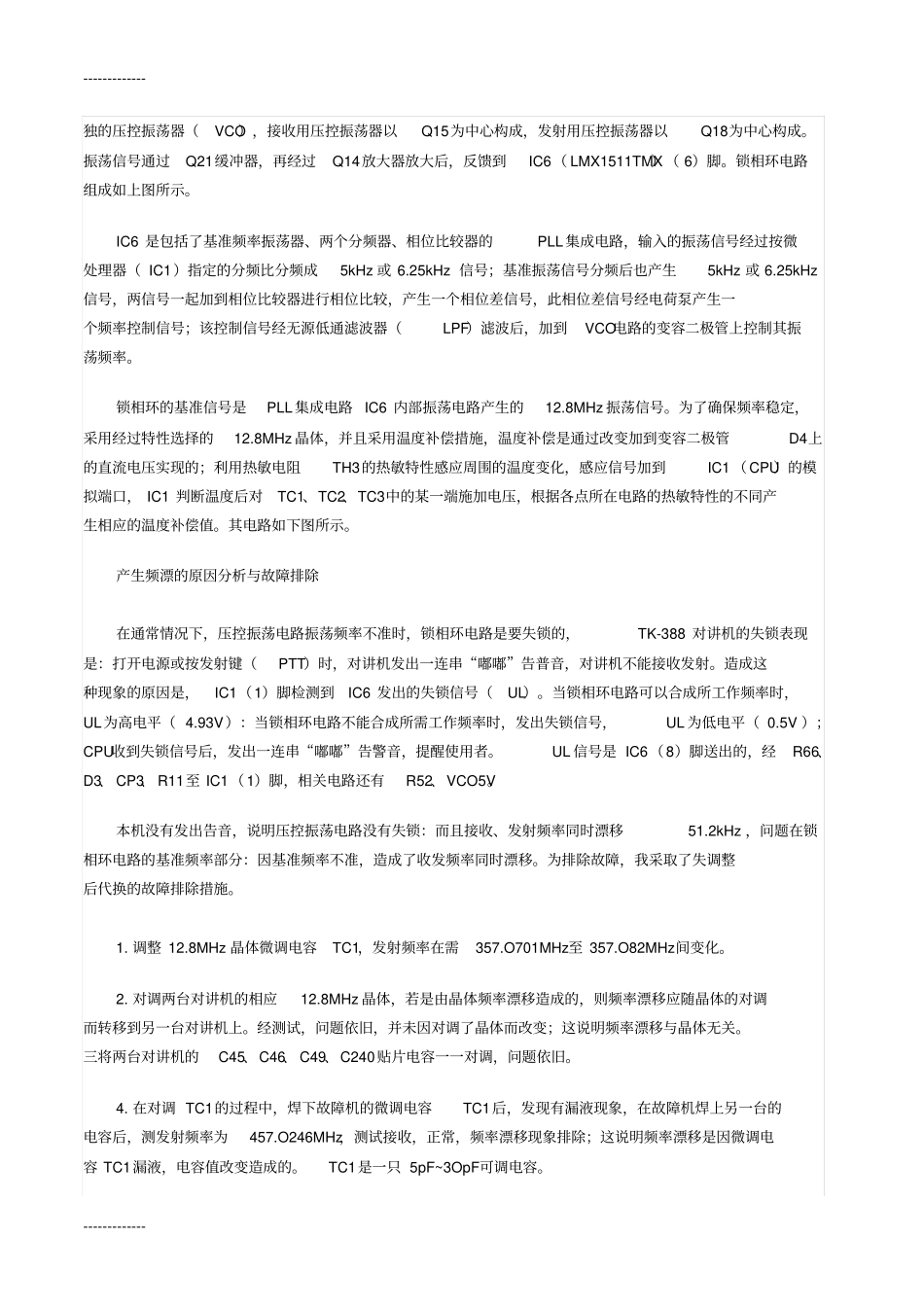

------------- ------------- 建伍 TK-388对讲机锁相环电路原理与组成TK-388 系列对讲机，是建伍公司生产的，工作在350MHz～ 37OMHz、370MHz～39OMHz频段，有 32 个频率合成的半双工信道，射频输出大功率为4W、小功率为 1W的专业对讲机。该系列对讲机的接收第1 本振信号和发射机的射频载波信号共用一锁相环（PLL），但接收和发射分别具有单独的压控振荡器（VCO），接收用压控振荡器以Q15为中心构成，发射用压控振荡器以Q18为中心构成。振荡信号通过Q21缓冲器，再经过 Q14放大器放大后，反馈到IC6 （LMX1511TMX）（ 6）脚。锁相环电路组成如上图所示。IC6 是包括了基准频率振荡器、两个分频器、相位比较器的PLL 集成电路，输入的振荡信号经过按微处理器（ IC1）指定的分频比分频成5kHz 或 6.25kHz 信号；基准振荡信号分频后也产生5kHz 或 6.25kHz信号，两信号一起加到相位比较器进行相位比较，产生一个相位差信号，此相位差信号经电荷泵产生一个频率控制信号；该控制信号经无源低通滤波器（LPF）滤波后，加到VCO电路的变容二极管上控制其振荡频率。锁相环的基准信号是PLL 集成电路 IC6 内部振荡电路产生的12.8MHz 振荡信号。为了确保频率稳定，采用经过特性选择的12.8MHz 晶体，并且采用温度补偿措施，温度补偿是通过改变加到变容二极管D4上的直流电压实现的；利用热敏电阻TH3的热敏特性感应周围的温度变化，感应信号加到IC1 （CPU）的模拟端口， IC1 判断温度后对TC1、TC2、TC3中的某一端施加电压，根据各点所在电路的热敏特性的不同产生相应的温度补偿值。其电路如下图所示。------------- ------------- 建伍 TK-388对讲机频率漂移此机的收、发射频率为357.O25MHz，在同频状态下使用，故障现象是不能互相通话。用马可尼2955B 综合测试仪测量它们的发射功率，一台为3.5W，一台为 3.2W，输出功率正常；测它们的发射频率，一台为357.O248MHz，属正常误差范围；另一台为357.O762MHz；将综合测试仪信号源频率调至357.O25MHz，分别测试它们的接收情况，A 机-12dB 信号灵敏度为0.18 μ V， B 机不接收，将测试仪频率设为357.O762MHz，B机-12dB 信号灵敏度为0.21 μ V；分别发射DTMF（1），均有± 3.8kHz调制信号，发射调制正常。通过以上测试可以确定，本故障是因B机实际工作频率与设定频率间相差51.2kHz ；大于一个调频信道宽度25kHz，造成两台对讲机间无法通信。将B机进入编程状态，把它的频率设为356.97...
