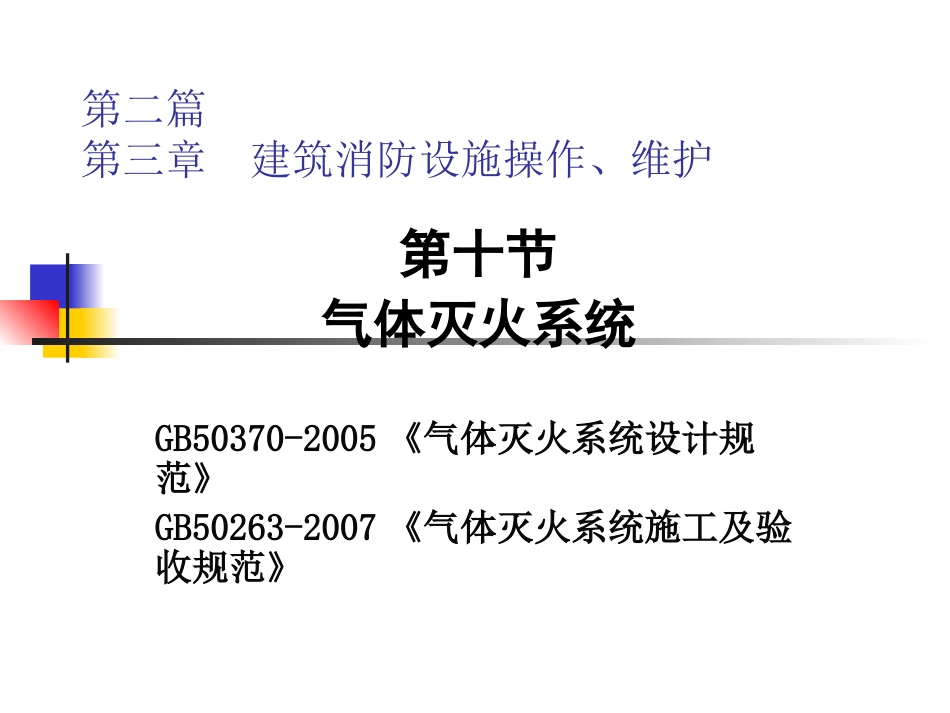

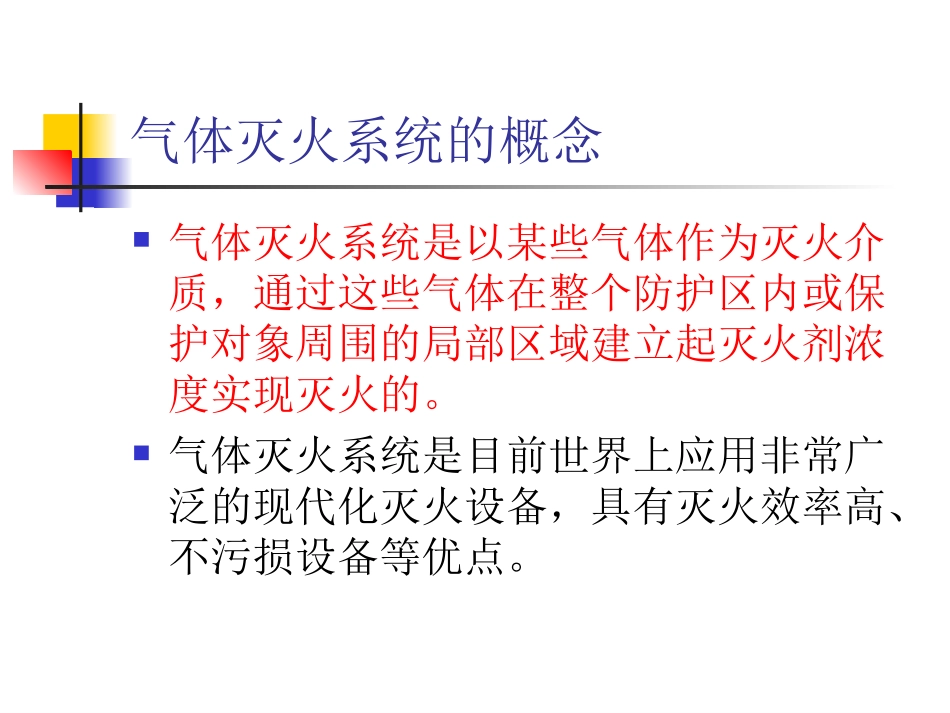

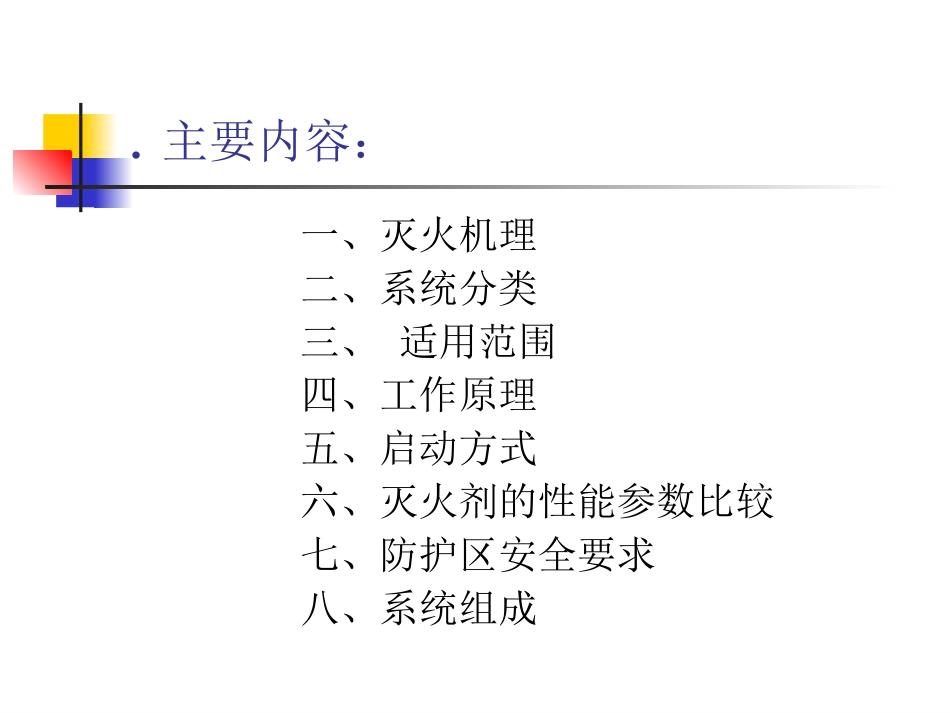

第二篇第三章建筑消防设施操作、维护第十节气体灭火系统GB50370-2005《气体灭火系统设计规范》GB50263-2007《气体灭火系统施工及验收规范》.主要内容：一、灭火机理二、系统分类三、适用范围四、工作原理五、启动方式六、灭火剂的性能参数比较七、防护区安全要求八、系统组成气体灭火系统的概念气体灭火系统是以某些气体作为灭火介质，通过这些气体在整个防护区内或保护对象周围的局部区域建立起灭火剂浓度实现灭火的。气体灭火系统是目前世界上应用非常广泛的现代化灭火设备，具有灭火效率高、不污损设备等优点。一、气体灭火系统灭火机理气体灭火系统的灭火机理是冷却、窒息、隔离和化学抑制。前三种灭火作用是物理作用，后一种是化学作用。冷却：降低燃烧物的温度；窒息：消除助燃物，向着火的空间冲灌惰性气体、水蒸气；隔离：使着火物与火源隔离；抑制：中断燃烧的链式反应。一、气体灭火系统灭火机理CO2灭火系统是通过物理作用灭火，既通过稀释氧气浓度窒息燃烧和冷却作用灭火。HFC-227ea灭火系统是通过物理作用和部分化学作用灭火IG541等惰性气体灭火系统主要是通过稀释氧气浓度，隔绝空气等窒息作用灭火。卤代烷1301、1211灭火系统是通过化学抑制作用灭火。1、按使用的灭火剂分类：二氧化碳（CO2）卤代烷1301、1211七氟丙烷（HFC-227ea）三氟甲烷（HFC-23）六氟丙烷（HFC-236fa）混合气体（IG541、IG100）气溶胶（S型、K型、其他）二、气体灭火系统分类二、气体灭火系统分类2、按应用方式：全淹没、局部应用。3、按结构特点：组合分配、单元独立。4、按装配形式：管网、无管网（预制）5、按储存压力：高压、低压。（一）可用气体灭火系统扑救的火灾１、电气火灾２、固体表面火灾３、液体火灾４、灭火前能切断气源的气体火灾三、气体灭火系统适应范围（场所）（二）不适用气体灭火系统扑救的火灾１、硝化纤维、硝酸钠等氧化剂或含氧化剂的化学制品火灾。２、钾、镁、钠、钛、锆、铀等活泼金属火灾。３、氢化钾、氢化钠等金属氢化物火灾。４、过氧化氢、联胺等能自行分解的化学物质火灾。５、可燃固体的深位火灾，例如：塑料、蔗渣、稻草的堆垛火灾等。三、气体灭火系统适应范围（场所）（三）应用场所图书馆、珍品库、电子计算机房、电讯中心、喷漆线（室）、飞机、船舱……三、气体灭火系统适应范围（场所）防护区发生火灾时，探测器动作，向控制器报警，确认后发出声、光报警信号，同时启动联动装置（关闭防护区开口、停止空调和通风机等）、延时后打开启动气瓶的瓶头阀，气瓶高压氮气将灭火剂储存容器的容器阀打开，灭火剂经管道输送到喷头喷出灭火。灭火剂释放时，压力开关给出反馈信号，灭火控制器同时发出施放灭火剂的声、光报警信号。四、气体灭火系统工作原理（一）自动指系统从火灾报警到关闭联动设备和释放灭火剂均由系统自动完成，不需人员介入操作和控制的方式。（二）手动指确认火灾后，由人员启动手动按钮，通过灭火控制器操作联动设备和释放灭火剂的操作和控制的方式。（三）机械应急操作指系统在自动和手动都失灵时，人员用系统所设的机械式启动机构释放灭火剂的操作和控制的方式。五、气体灭火系统的启动方式灭火机理灭火浓度灭火设计浓度喷射时间(秒)灭火速度综合评价卤代烷1301化学抑制3.5%5%～9.4%10～30最快好高压CO2窒息20%34%～75%60较慢较差低压CO2窒息、冷却20%34%～75%60较慢较差七氟丙烷化学抑制5.8%8%～10%10快好IG541窒息28.1%37%～43%60较慢较好气溶胶化学抑制100g/m3130～140g/m310快较好六、气体灭火剂的性能参数比较1、灭火效果2.环保性能卤代烷1301高、低压CO2七氟丙烷IG541气溶胶ODP值(臭氧耗损值)160000GWP值(温室效应值)1.510.600ALT值(大气存留时间)87～100年031年0有少量残留物综合评价最差好较差最好较好3、对保护对象的安全性卤代烷1301高、低压CO2七氟丙烷IG541气溶胶腐蚀性分解物33PPm无37～175PPm无较多残留物无无无无有综合评价较好较好较好最好最差4、对人员的安全性卤代烷1301高、低压CO2七氟丙烷IG541气溶胶NOAEL(无不良反应的最高浓度)5—943—LOAEL(有不良反应的最低浓度)7—10.552—毒性低毒窒息中毒微毒无...
