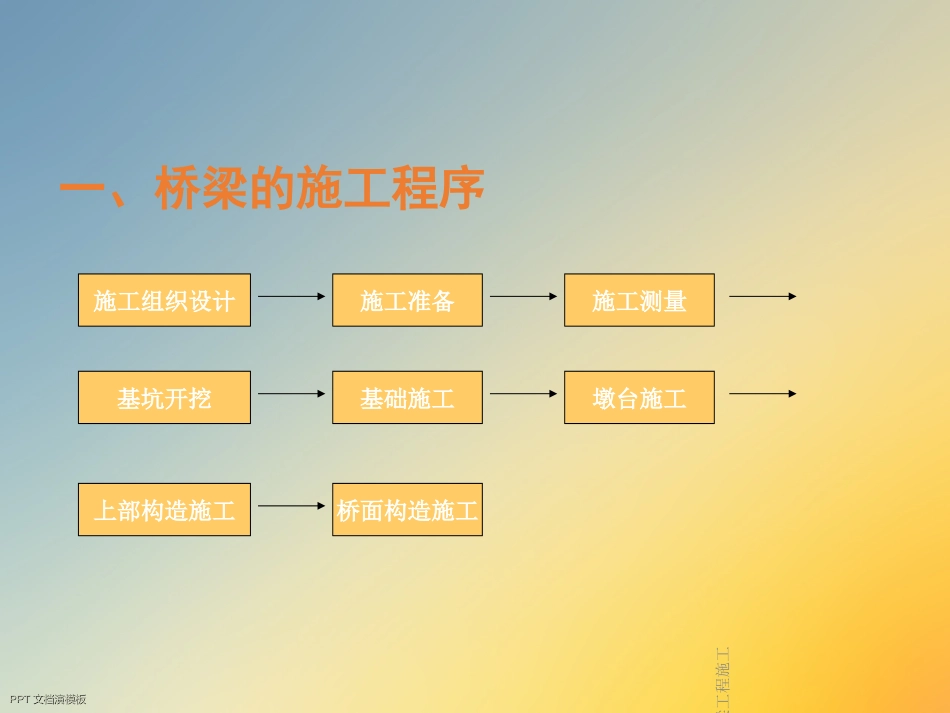

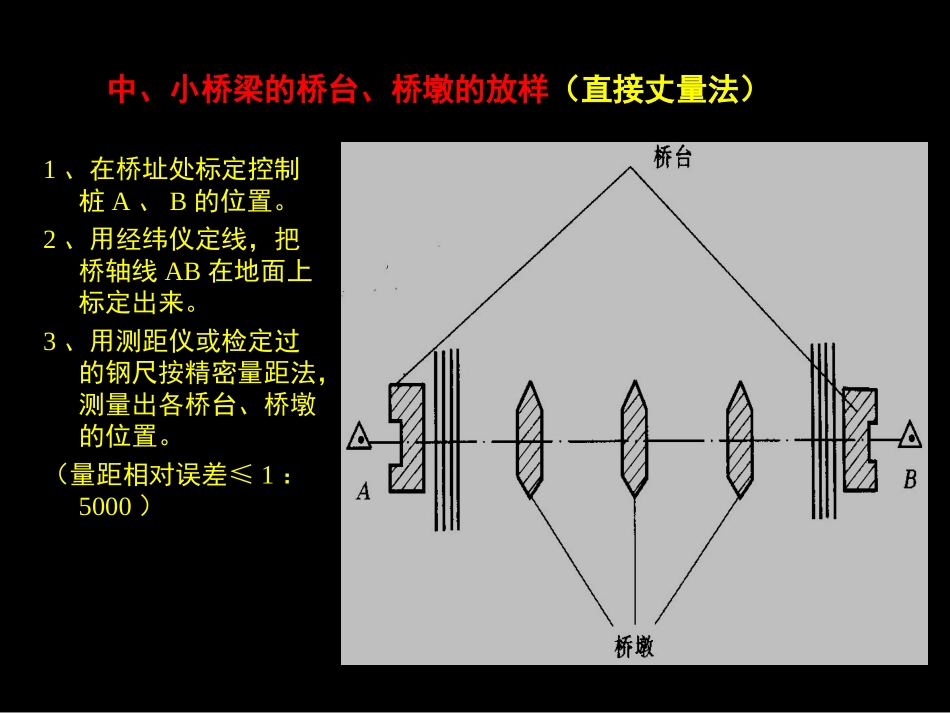

24/10/20桥梁工程施工PPTPPT文档演模板文档演模板桥梁工程施工24/10/20桥梁工程施工PPTPPT文档演模板文档演模板一、桥梁的施工程序施工组织设计施工准备施工测量基坑开挖基础施工墩台施工上部构造施工桥面构造施工1、在桥址处标定控制桩A、B的位置。2、用经纬仪定线，把桥轴线AB在地面上标定出来。3、用测距仪或检定过的钢尺按精密量距法，测量出各桥台、桥墩的位置。（量距相对误差≤1：5000）中、小桥梁的桥台、桥墩的放样（直接丈量法）大桥、特大桥的施工测量(间接丈量法)对于河道较宽、桥跨度较大的桥梁，一般用三角测量或导线测量来布设控制网，其中三角测量用得较普遍。控制网的布设要求如下：1.控制点应选在便于施工控制及永久保存的地方。2.桥轴线应作为控制网的一条边，并与基线一端相连并尽量正交。3.基线不小于桥轴线长度的0.7倍，困难地段不小于0.5倍。4.基线一般不少于两条，最好分布于河两岸。5.控制网力求简单，网中所有角度应在30°~120°之间。6.每岸至少埋设三个高程控制点，并与国家水准点联测。下图的控制网中，图(a)适用一般桥梁，图(b)、(c)适用于大桥或特大桥。桥梁控制网的精度确定根据跨越结构架设的误差确定控制网的精度例10-3：某大桥为钢梁桥，共有12孔，每孔长120米，宽20米，高16米，每孔由10节钢架组成，每节的上下弦杆长12米，三孔为一联，联与联间的支座中心距为2米。问要对该桥建立施工控制网，控制网在桥轴线上的边长相对误差应不低于多少？(《钢梁验收规范》规定：钢梁构件的长度误差不得超过其设计长度的1/5000，支座垫板的安装限差为±5mm。)解：由题意可知全桥联与联之间有3个支座，全桥总长为：D=12×120+3×2.0=1446m每联的误差主要由支座安装误差和钢梁制造误差决定，每联的极限误差为Δδ2=δ12+N·n·(S/5000)+δ22=±16.75mm其中：δ1、δ2——支座的安装误差N——每一联的孔数，N=3n——每一孔上下弦杆数，n=10S——上下弦杆长，S=12m全桥钢梁的架设极限误差为：ΔD=±·Δδ=±33.49mm，中误差md=ΔD/2=16.75mm全桥钢梁架设的相对中误差为：md/D=16.75/1446000=1/90000因三角测量误差为钢梁架设误差的1/,所以控制网在桥轴线上的边长相对中误差为：1/90000×(1/)=1/123000。根据桥墩放样的允许误差确定控制网的精度由于放样桥墩时，一般采用高精度仪器，并强制对中或严格对中，所以桥墩位置误差主要由控制网边长误差决定。在桥梁的施工中，一般要求桥墩中心位置在桥轴线方向上的位置中误差≤15~20mm。设M为放样后所得点位的总误差，m为控制点所引起的误差。一般情况下认为：m≤0.4M则当M=20mm时，m≤0.4M=8mm。例如，当河宽S=1000米时，三角网最弱边的相对中误差为：m/S=8/1000000=1/125000。方向交会法放样桥墩1、根据控制网平差后的A、B、C点坐标及桥墩E的设计坐标值，计算出交会角α、β的数值。2、在A点安置经纬仪，以正倒镜分别拨α角得两条方向线，取二者的中线E1E2；3、同样在B点安置经纬仪，以正倒镜分别拨β角得两条方向线，取二者的中线E3E1；4、在C点安置经纬仪，以正倒镜分别照准点D，得两条方向线，取二者的中线E3E2；5、三角形E1E2E3即为示误三角形。若由A、B两点发出的两条方向线的交点E1不在桥轴线上，且与桥轴线的距离不大于2cm，可将E1点投影到桥轴线上，即为桥墩的中心位置。24/10/20桥梁工程施工PPTPPT文档演模板文档演模板第六章桥梁工程施工6.2桥梁基础施工24/10/20桥梁工程施工PPTPPT文档演模板文档演模板一、基坑围堰•围堰：是指在修筑基础时，为防止地下水和地表水侵入基坑内，修建的临时性围护结构。24/10/20桥梁工程施工PPTPPT文档演模板文档演模板1、围堰的作用•防水•围水•支撑基坑的坑壁24/10/20桥梁工程施工PPTPPT文档演模板文档演模板2、围堰的工作特点及对围堰的要求1．围堰的工作特点：临时性挡水建筑物2．要求：①结构上要求稳定、防渗、抗冲②施工上构造简单，便于施工、维修、撤除方便③布置上使水流平顺④经济合理24/10/20桥梁工程施工PPTPPT文档演模板文档演模板3、围堰分类•按材料分：土石围堰、砼围堰、钢板桩格型围堰、木笼围堰、草土围堰•按围堰与水流方向的相对位置分：横向...
