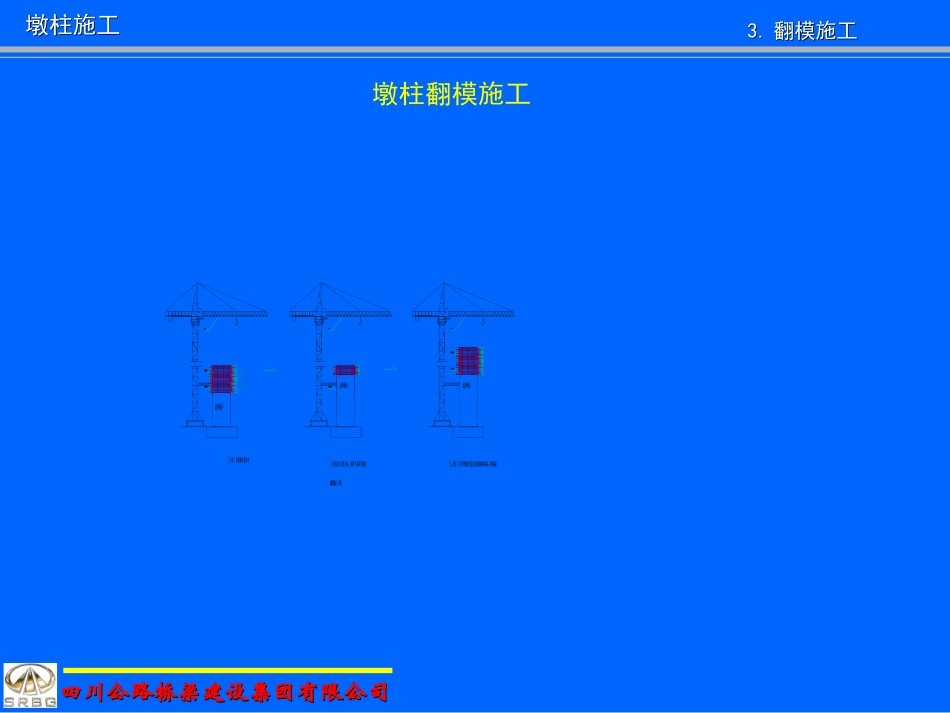

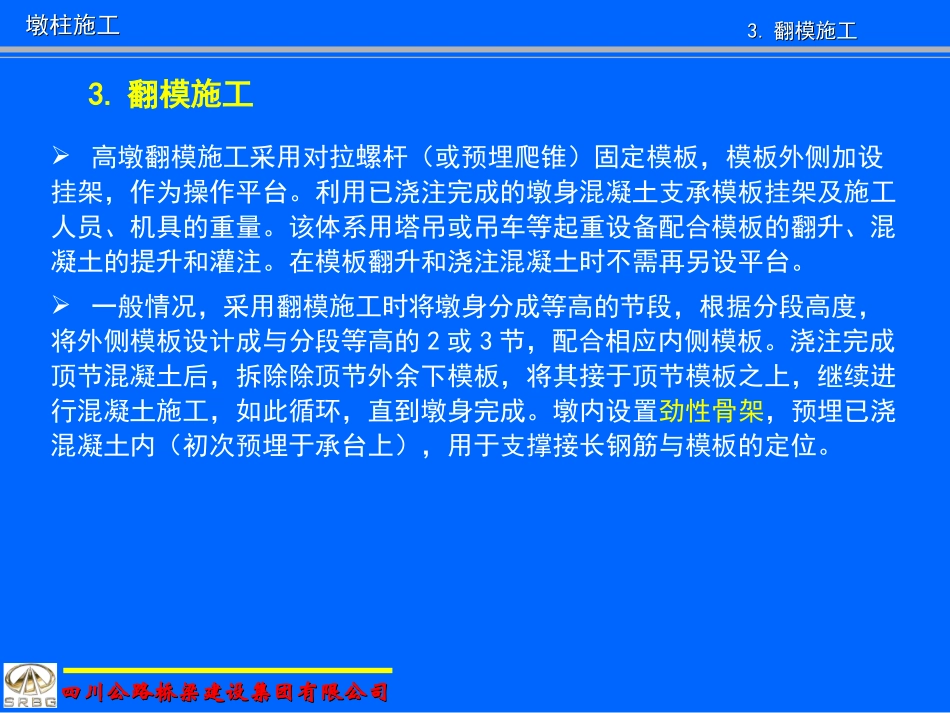

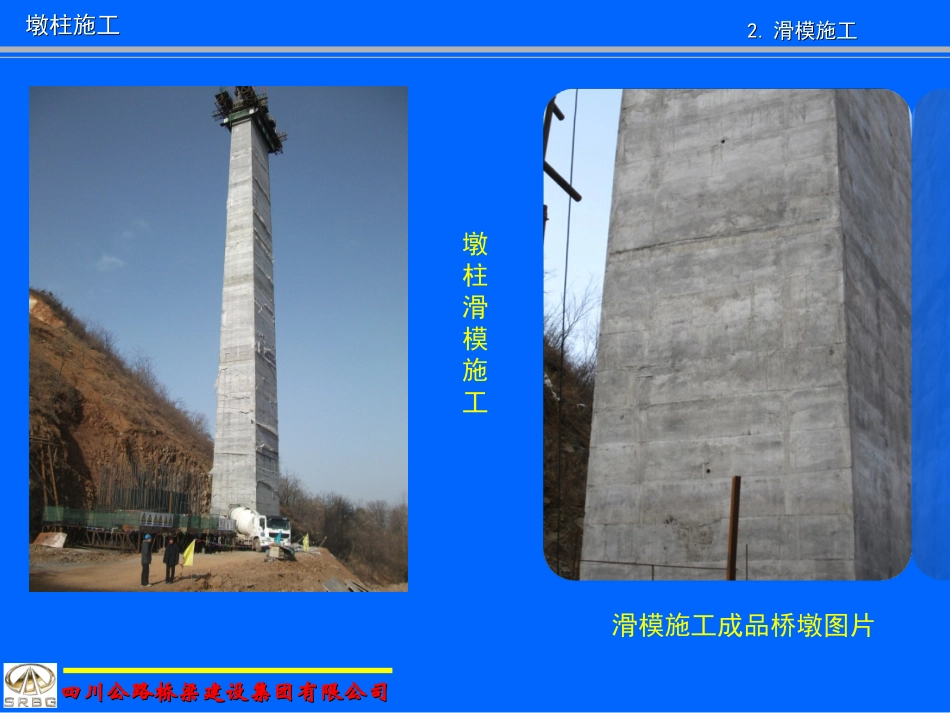

四川公路桥梁建设集团有限公司四川公路桥梁建设集团有限公司滑模施工成品桥墩图片墩柱施工墩柱施工2.2.滑模施工滑模施工墩柱滑模施工四川公路桥梁建设集团有限公司四川公路桥梁建设集团有限公司3.翻模施工高墩翻模施工采用对拉螺杆（或预埋爬锥）固定模板，模板外侧加设挂架，作为操作平台。利用已浇注完成的墩身混凝土支承模板挂架及施工人员、机具的重量。该体系用塔吊或吊车等起重设备配合模板的翻升、混凝土的提升和灌注。在模板翻升和浇注混凝土时不需再另设平台。一般情况，采用翻模施工时将墩身分成等高的节段，根据分段高度，将外侧模板设计成与分段等高的2或3节，配合相应内侧模板。浇注完成顶节混凝土后，拆除除顶节外余下模板，将其接于顶节模板之上，继续进行混凝土施工，如此循环，直到墩身完成。墩内设置劲性骨架，预埋已浇混凝土内（初次预埋于承台上），用于支撑接长钢筋与模板的定位。墩柱施工墩柱施工3.3.翻模施工翻模施工四川公路桥梁建设集团有限公司四川公路桥梁建设集团有限公司墩柱施工墩柱施工3.3.翻模施工翻模施工墩柱翻模施工四川公路桥梁建设集团有限公司四川公路桥梁建设集团有限公司墩柱翻模施工循环工艺：墩柱翻模施工中有两种工作模式，一是标准节段的标准循环施工模式，二是非标准节段的施工模式，如墩柱起步段、柱间有横系梁连接处等的施工。1）墩柱起步段的施工：2）标准节段的翻模循环施工：一个标准循环所包含的工作内容为：A、下一段墩柱砼顶部交接面凿毛、清洁；B、待施工段劲性骨架的制作及安装；C、待施工段钢筋、预应力钢筋、设计和施工预埋件等的现场安装；D、模板翻升安装、测量精确调位；E、浇注节段墩柱砼；F、砼养生待强。墩柱施工墩柱施工3.3.翻模施工翻模施工四川公路桥梁建设集团有限公司四川公路桥梁建设集团有限公司墩柱施工墩柱施工3.3.翻模施工翻模施工墩柱翻模模板（立面）墩柱翻模模板（平面）四川公路桥梁建设集团有限公司四川公路桥梁建设集团有限公司墩柱施工墩柱施工3.3.翻模施工翻模施工墩柱翻模施工墩柱翻模施工平台四川公路桥梁建设集团有限公司四川公路桥梁建设集团有限公司墩柱施工墩柱施工3.3.翻模施工翻模施工桥塔翻模施工桥塔翻模施工四川公路桥梁建设集团有限公司四川公路桥梁建设集团有限公司带平台单层模板翻模施工步骤一步骤二步骤三墩柱施工墩柱施工3.3.翻模施工翻模施工四川公路桥梁建设集团有限公司四川公路桥梁建设集团有限公司墩柱施工墩柱施工3.3.翻模施工翻模施工锚碇翻模施工四川公路桥梁建设集团有限公司四川公路桥梁建设集团有限公司自爬模的爬升通过液压油缸对导轨和爬架交替顶升来实现。导轨和爬模架二者之间可进行相对运动。当爬模架处于工作状态时，导轨和爬模架都支撑在埋件支座上，两者之间无相对运动。退模后在退模留下的爬锥上安装连接螺杆，挂座体、及埋件支座，调整上下轭棘爪方向来顶升导轨，待导轨顶升到位就位于该埋件支座上后，操作人员转到下平台拆除导轨提升后露出的位于下平台处的埋件支座、锥形接头等。在解除爬模架上所有拉结之后就可以开始进入爬模架升降状态，顶升爬模架。这时候导轨保持不动，调整上下棘爪方向后启动油缸，爬模架就相对于导轨向上运动。通过导轨和爬模架这种交替附墙，互为提升对方，爬模架向上爬升。无相对运动。4.液压自爬模施工墩柱施工墩柱施工4.4.液压自爬模施工液压自爬模施工四川公路桥梁建设集团有限公司四川公路桥梁建设集团有限公司组合木模板液压爬模透视图木工字梁墩柱施工墩柱施工4.4.液压自爬模施工液压自爬模施工四川公路桥梁建设集团有限公司四川公路桥梁建设集团有限公司液压爬升系统预埋爬锥围檩预埋爬锥墩柱施工墩柱施工4.4.液压自爬模施工液压自爬模施工四川公路桥梁建设集团有限公司四川公路桥梁建设集团有限公司液压自爬模板体系主要由：内外组合模板、预埋件部份、导轨部份、液压系统和平台等系统组成，墩柱施工墩柱施工4.4.液压自爬模施工液压自爬模施工四川公路桥梁建设集团有限公司四川公路桥梁建设集团有限公司液压爬模爬升流程墩柱施工墩柱施工4.4.液压自爬模施工液压自爬模施工四川公路桥梁建设集团有限公司...
