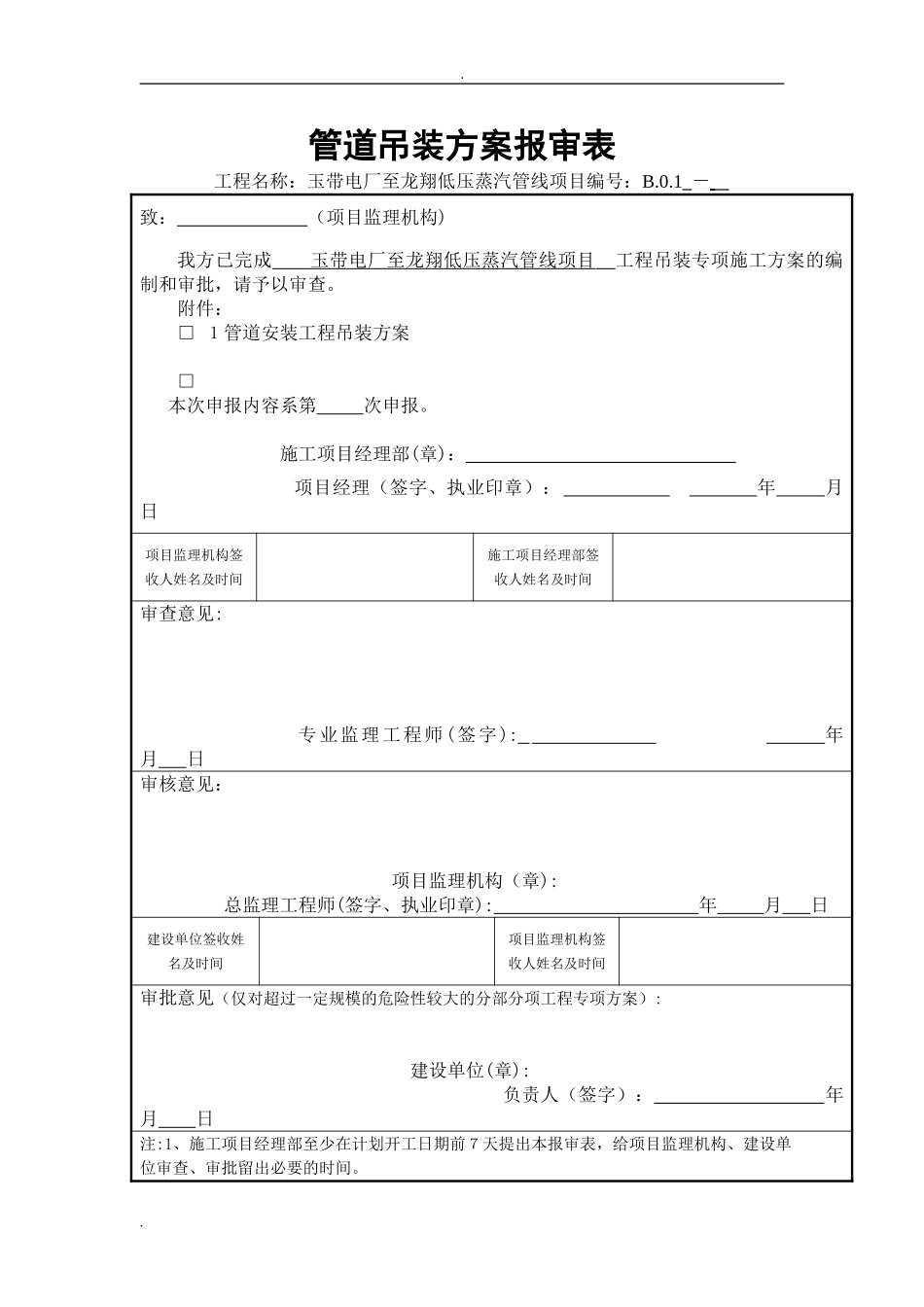

.管道吊装方案报审表工程名称：玉带电厂至龙翔低压蒸汽管线项目编号：B.0.1－致：（项目监理机构)我方已完成玉带电厂至龙翔低压蒸汽管线项目工程吊装专项施工方案的编制和审批，请予以审查。附件：□１管道安装工程吊装方案□本次申报内容系第次申报。施工项目经理部(章)：项目经理（签字、执业印章）：年月日项目监理机构签收人姓名及时间施工项目经理部签收人姓名及时间审查意见:专业监理工程师(签字):年月日审核意见：项目监理机构（章):总监理工程师(签字、执业印章):年月日建设单位签收姓名及时间项目监理机构签收人姓名及时间审批意见（仅对超过一定规模的危险性较大的分部分项工程专项方案）:建设单位(章):负责人（签字）：年月日注:1、施工项目经理部至少在计划开工日期前７天提出本报审表，给项目监理机构、建设单位审查、审批留出必要的时间。..２、本表一式三份，项目监理机构、建设单位、施工单位各一份。玉带电厂至龙翔低压蒸汽管线项目管道安装管道吊装专项施工方案审批:审核：编制:2０16年2月19日..目录1.工程概况………………………………………………………………………12.编制依据………………………………………………………………………1３．施工前准备……………………………………………………………………14.施工程序………………………………………………………………………３５.施工技术要求及注意事项……………………………………………………36.吊装注意事项…………………………………………………………………５7.吊车使用要求…………………………………………………………………7８.吊车安全控制…………………………………………………………………71、工程概况..本工程吊装内容主要为玉带电厂至龙翔低压蒸汽管线项目管道安装吊装;管道管径为RD219*1１，最大高度13.米，壁厚８mm,从厂内锅炉房至厂外60０9柱，管线全长约为８０0米。采用现场地面预制，。本次吊装为垂直吊装，最大相对吊装高度１4米，吊装距离为7.5米。单根预制管线为1.0Ｔ;我方准备利用25T汽车吊设在管廊旁运输辅道进行吊装。2、编制依据1、根据《建筑机械使用安全技术规程》、《起重机吊装作业安全技术规程》北方工业出版社、《起重工安全技术》化学工业出版社;2、根据《起重安装操作规程》、起重吊机使用说明和机械性能参数表、钢丝绳技术参数表；3、《工业金属管道工程施工规范》GＢ５0235－201０;4、《现场设备、工业管道焊接工程施工及验收规范》GB5０68３－２011；5、《现场设备、工业管道焊接工程施工规范》GB50236－2011;6、龙翔《厂区道路交通管理规定》；根据厂家提供的设备资料及安装技术要求、设计院提供的施工图纸。ﻫ3、施工前准备ﻫ3.1、施工技术组织ﻫ施工前根据现场情况对整个吊装的施工作业全过程中可能出现的问题作充分的预估，并就可能出现的各种问题作出相应的防范措施并对操作人员及管理人员做技术交底和安全交底。3.2、施工场地的安排及施工机具的准备３.2．１施工场地的安排吊装时设2个安全指挥人员。施工范围内设安全围挡,摆放安全指示牌，严禁非吊装操作人员靠近。３.2.2施工人员及施工机具设备的组织ﻫ本工程对于大型设备应采用专人、专项管理，工人员及机械设备见附表表:施工人员配备序号项目名称数量备注１管理人员2人包含安全管理人员..2吊装指挥人员1人信号工3安装工10人4电焊工４人5机械操作人员2人投入主要施工机械详见下表序号机具名称型号规格单位数量备注１汽车吊25T台１２吊装带2ｔ条23枕木ф40０根44水平尺50０mm个２5尼龙绳ф20米4０６对讲机部4７电焊机ZＸ-4０0台28气割套19磨光机1０0型台4３.2.3、施工前的教育培训对进场施工人员进行岗前培训,主要培训内容是吊装安全、吊装注意事项、吊装步骤及吊装施工技术要求等。起重工必须持证上岗。4、施工程序机械就位→警戒布置→管道吊装→吊装上至管廊管线定位→管道安装５、施工技术要求及注意事项5.1、吊车的选择汽车吊理论吨位乘以3,再除以要吊的重量能得出距离,除以距离能得出重量，但是吊车的实际能力达不到计算出来的结果，还要把主臂的重量和吊钩的重量算上。所需要吊装物体的重量为1...
