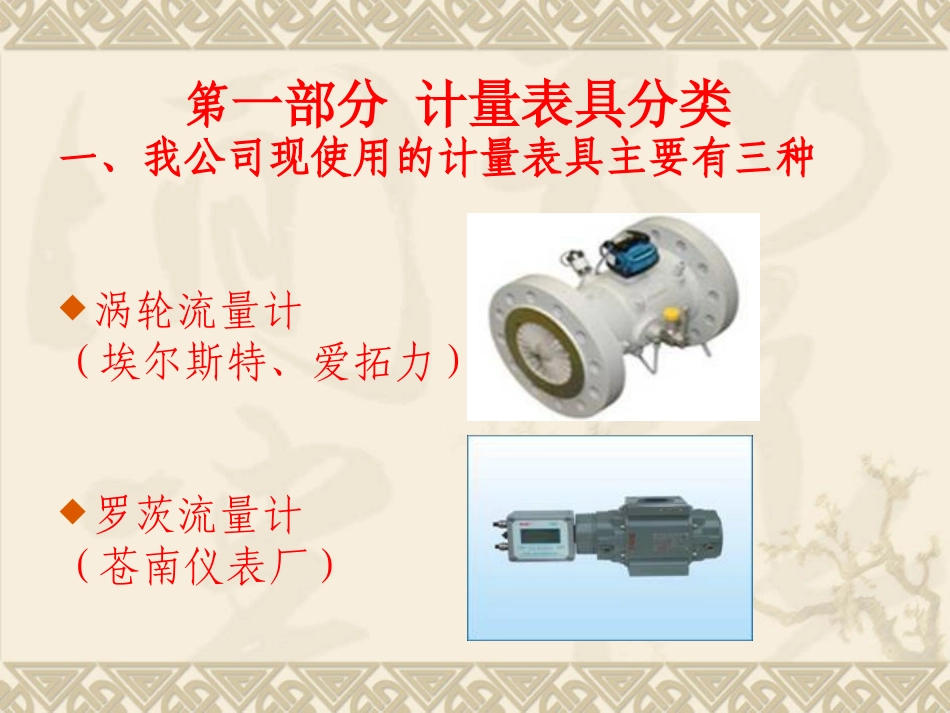

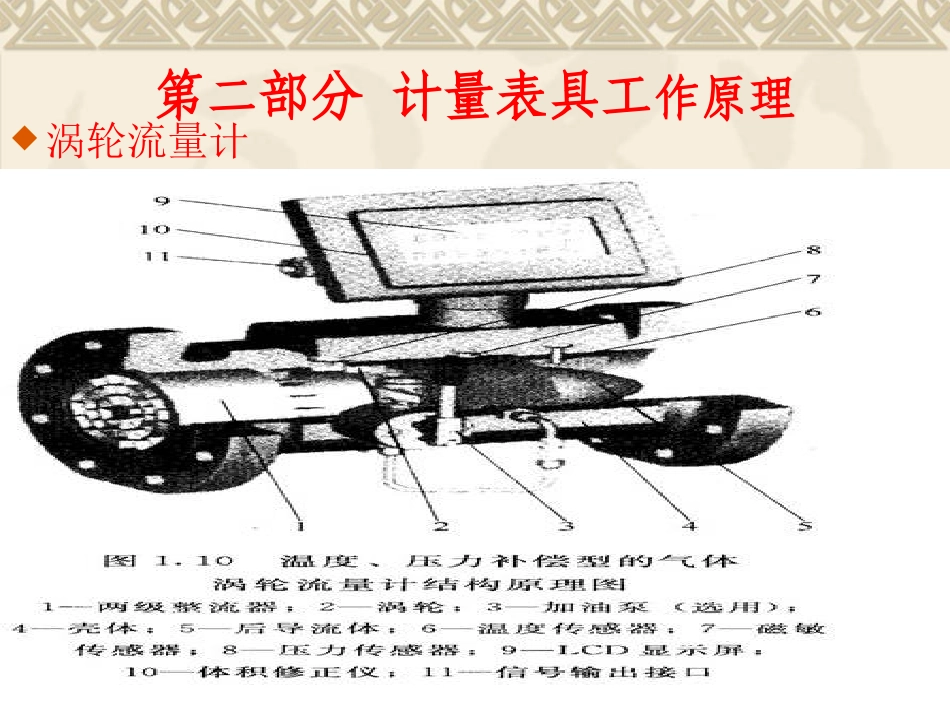

第一部分计量表具分类一、我公司现使用的计量表具主要有三种涡轮流量计（埃尔斯特、爱拓力）罗茨流量计（苍南仪表厂）皮膜表（重庆前卫仪表克罗姆）(注：原银川首站A\B路孔板流量计已改造为涡轮流量计)二、按照计量方式可分为两类：速度式流量计和容积式流量计速度式：涡轮流量计涡街流量计容积式：罗茨流量计皮膜表第二部分计量表具工作原理涡轮流量计如图所示，在管道中心安放一个涡轮，在涡轮前面安装整流器。当流体通过管道时，冲击涡轮叶片，对涡轮产生驱动力矩，使涡轮克服摩擦力矩和流体阻力矩而产生旋转，在一定的流量范围内，对一定的气体介质，涡轮的旋转角速度与流体流速成正比。由此，流体流速可通过涡轮的旋转角速度得到，并通过机械传动及磁耦合的方式传给机械表头通过计数器从而得到气体的工况流量。罗茨流量计气体罗茨流量计是一种容积式流量计量仪表。当气体通过流量计时，在入口和出口产生的差压，作用在高精密同步齿轮联接在一起的一对罗茨轮上，从而驱动罗茨轮旋转。在这期间，罗茨轮与壳体内壁和压盖之间形成的密闭空间----计量腔周期的充气和排气。罗次轮的转数与通过流量计的气体体积量成正比。罗次轮的旋转经磁耦合成器长传递给机械计数器（或输出流量脉冲信号），从而累积流经计量腔的体积量实现计量的目的。皮膜表膜式燃气表是一种容积式燃气计量仪表。IC卡膜式燃气表的推出主要是为了解决城镇居民生活用气的计量问题。主要使用在家庭和其他用气量不是很大的用户。当气体从燃气表进气口进入表内时，燃气表利用进气口和出气口的压力差使其运动起来，在每个运动周期中都有固定体积V的气体被排出出气口，这时利用传输系统把运动周期次数累加为n，再通过转换系统转换成nV，并通过显示系统显示出来。这时nV就是气体流过燃气表的累积流量。第三部分表具基本信息及操作方法涡轮流量计整流器注油孔取压孔机械表温度套筒特点及应用反应速度快，计量精度高。输出信号为电脉冲信号，抗干扰能力强，便于远传和信号处理。结构紧凑，体积小，安装维修方便。适用于洁净气质的测量，若流体还有杂质，应加装过滤器。安装前必须保证流量计前后有一定长度的直管段。应分别在15D、5D以上。轴承容易磨损，降低了长期运行的稳定性。CORUSPTZ校正仪温度传感器压力传感器LF低频脉冲RS232外供电脉冲输出表具简介:CORUSPTZ校正仪是应用在商业、工业领域的电子体积校正仪。它将机械式燃气表所计量的气体工况体积转化到指定的标准状况（我国为一个标准大气压，20℃）下的体积，它采集表具计量的未校正体积、压力、温度这些参数后，经过计算CORUS可提供以下数据：1、未校正累计流量，校正后累计流量2、实时温度，实时压力，压缩因子，校正系数，工况/标况瞬时流量3、报警信息4、大容量的数据库5、脉冲输出主要特性燃气温度：-10-+50℃℃环境温度：-22-+55℃℃压力传感器：可承受最大压力的150%两种可选择指标：①0.9-10bar7.2-80bar②菜单显示INDEX:显示为转换流量和已转换流量VALUE:测量到或计算出的参数：压力、温度、压缩系数、转换系数、为转换流速、已转换流速、电池寿命ALARM:报警显示菜单DATA:读取数据库中的数据CONFIG:对一些基本参数进行设置埃尔斯特EK260校正仪参数说明：Qb：标准流量VbT：标准体积总量Q:实际流量VT：实际体积总量Max：某一时间段内最大值min：某一时间段内最小值ENTER:输入、刷新（双击）ESC:退出、撤销输入罗茨流量计①附件②④注油孔③进口⑦出口⑤⑩油面示镜⑥⑨放油孔⑧设备铭牌①②③④⑤⑥⑦⑧⑨⑩按键说明：Set：选择显示状态和参数的有效确认Shift：改变设置参数的位置，从右到左逐为移动Number：逐次递加改变设置参数的数值，切换显示标况和工况总累计量Rst（内置）：系统硬件复位和仪表显示返回初始工作状态特点及应用：精确度高，重复性好。内部转子无接触旋转，良好的油润腔，确保了流量计精度不变，工作寿命长。流量计前后不需要直管段，可以安装在环境狭小的空间始动流量小，量程比宽，适用于计量符合变动大的气体流量通用性好，所有罗茨流量传感器均可使用通...
