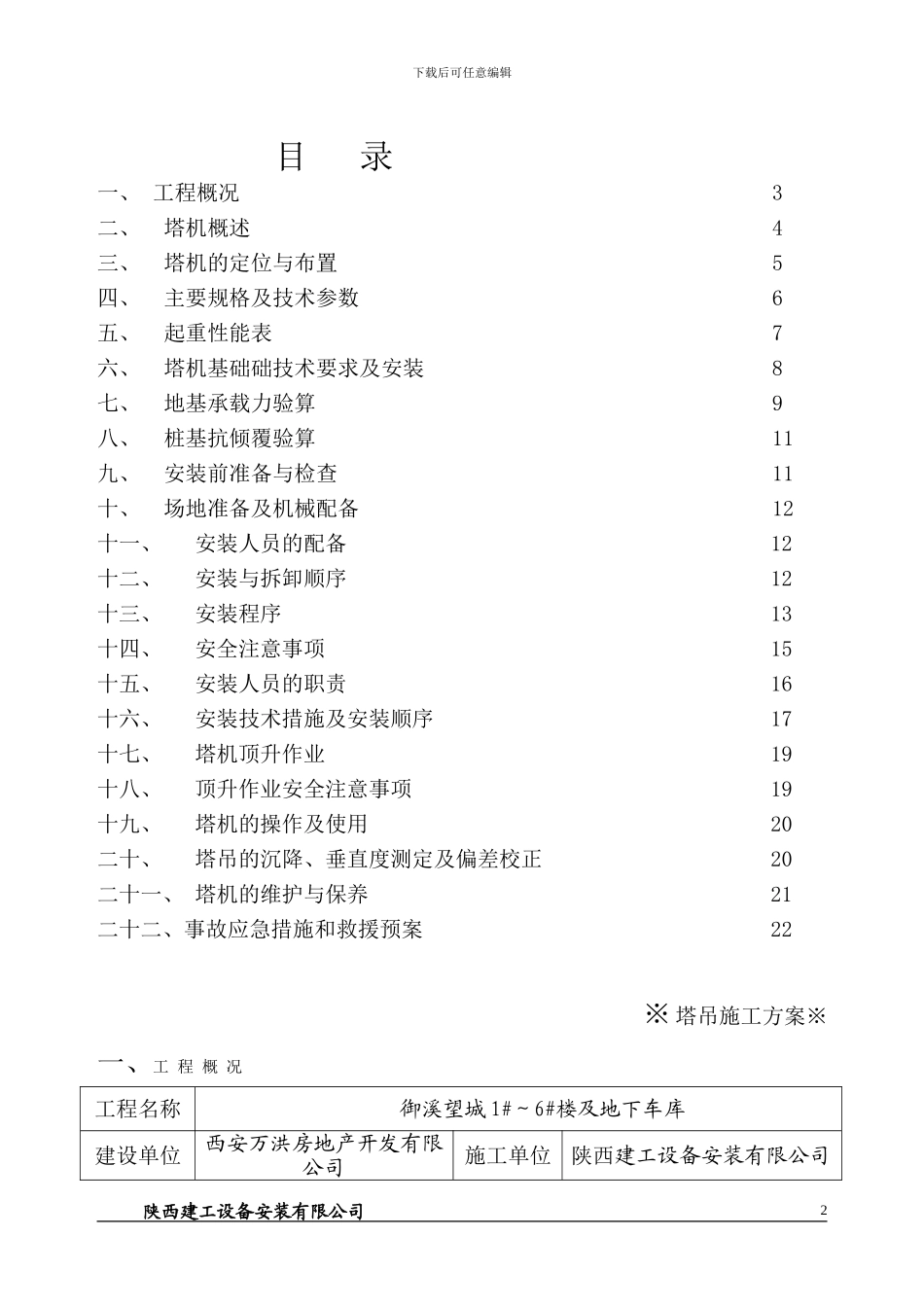

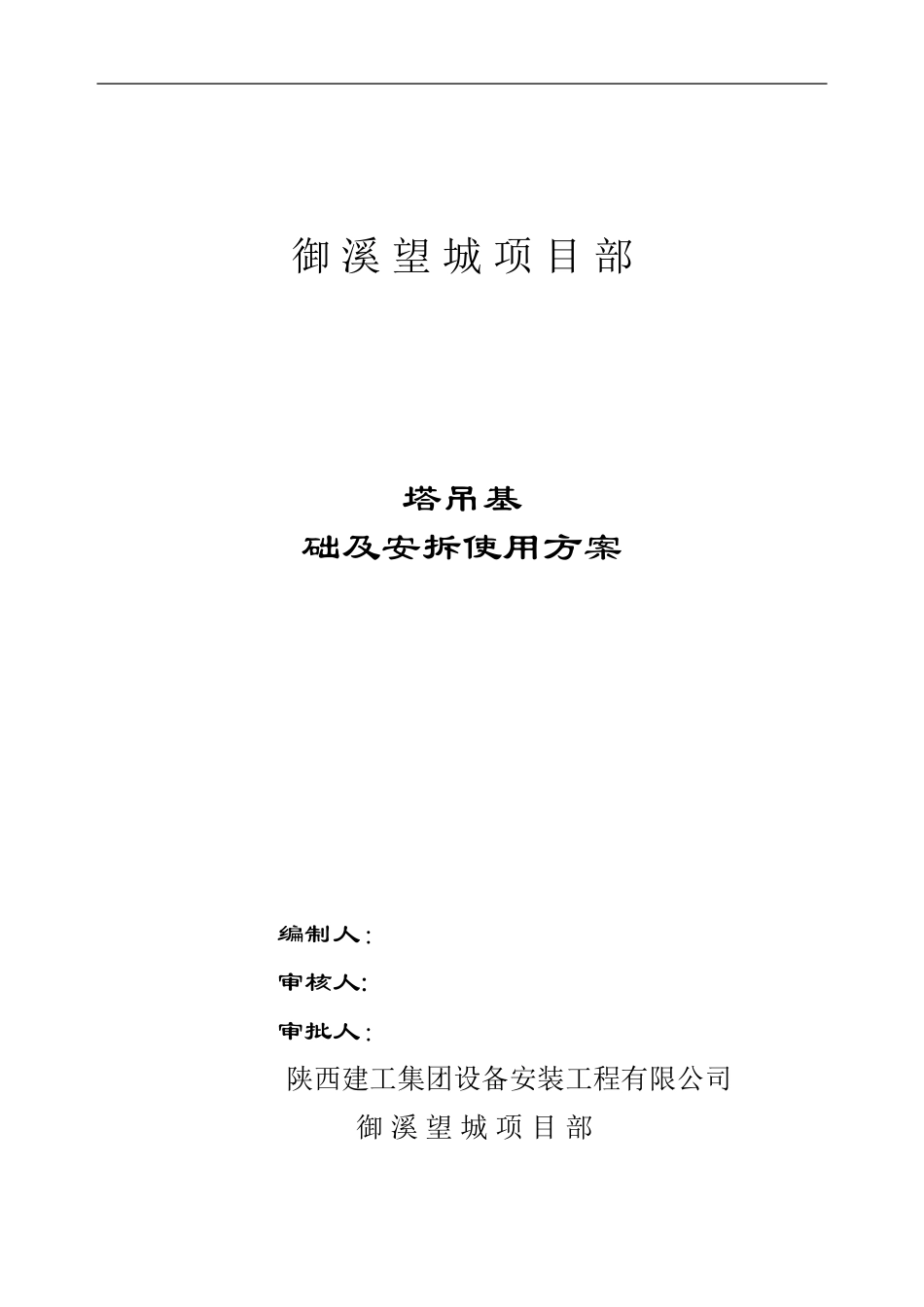

御 溪 望 城 项 目 部塔吊基 础及安拆使用方案编制人:审核人:审批人:陕西建工集团设备安装工程有限公司御 溪 望 城 项 目 部下载后可任意编辑目 录一、 工程概况 3二、 塔机概述 4三、 塔机的定位与布置 5四、 主要规格及技术参数 6五、 起重性能表 7六、 塔机基础础技术要求及安装 8七、 地基承载力验算 9八、 桩基抗倾覆验算 11九、 安装前准备与检查 11十、 场地准备及机械配备 12十一、安装人员的配备 12十二、安装与拆卸顺序 12十三、安装程序 13十四、安全注意事项 15十五、安装人员的职责 16十六、安装技术措施及安装顺序 17十七、塔机顶升作业 19十八、顶升作业安全注意事项 19十九、塔机的操作及使用 20二十、塔吊的沉降、垂直度测定及偏差校正 20二十一、 塔机的维护与保养 21二十二、事故应急措施和救援预案 22※ 塔吊施工方案※一、工 程 概 况工程名称御溪望城 1#~6#楼及地下车库建设单位西安万洪房地产开发有限公司施工单位陕西建工设备安装有限公司陕西建工设备安装有限公司2下载后可任意编辑设计单位中联西北工程设计讨论院监理单位陕西华营建设工程监理有限公司建设地点西安市丰庆东路谢家村,东邻西安市气车站占地面积80 亩建筑面积约 280000 平方米结构类型钢筋混凝土框架、剪力墙结构建筑高度(m)99.9 米层数2#、3#、5#、6#楼地上 31 层4# 楼 地 上27层,1#楼地上 29层。地下车库 2 层抗震等级一二级总工期(d) 700 天安装日期2024.8 月拆除日期土建工程结构与塔吊主要特点1、本工程设计塔吊基础时,先考虑塔吊与主楼及车库的相关联系,也便于塔吊施工及节约材料,也考虑塔吊本身的荷载和安全。决定塔吊基础与车库的梁筏板式基础相连,车库的筏板及基础梁所相关连钢筋全部穿过塔吊基础,塔吊基础厚 1.3 米,塔吊基础底低于车库筏板 50 公分,塔吊基础顶与基础梁顶标高一致。 2、本工程是一个七字形的形状。东西长 180 米,南北宽 200 米。总建筑面积为 24750 m2,由 1#-6#及地下车库组成,因考虑塔吊的工作面要广,在 6 栋楼适当的位置各安装一个 50 米臂长塔吊,可满足整个工程面的施工要求。2#楼最高处为 104.2 米,地下 2 层,地上 31 层,建筑面积 41845m2,塔吊中心与主楼边的距离 7.5米,3#楼最高处为 108.4 米,地下 2 层,地上 31 层,建筑面积41845m2,塔吊中心与主楼边的距离 5.3 米,4#楼最高处 103.7 ...
