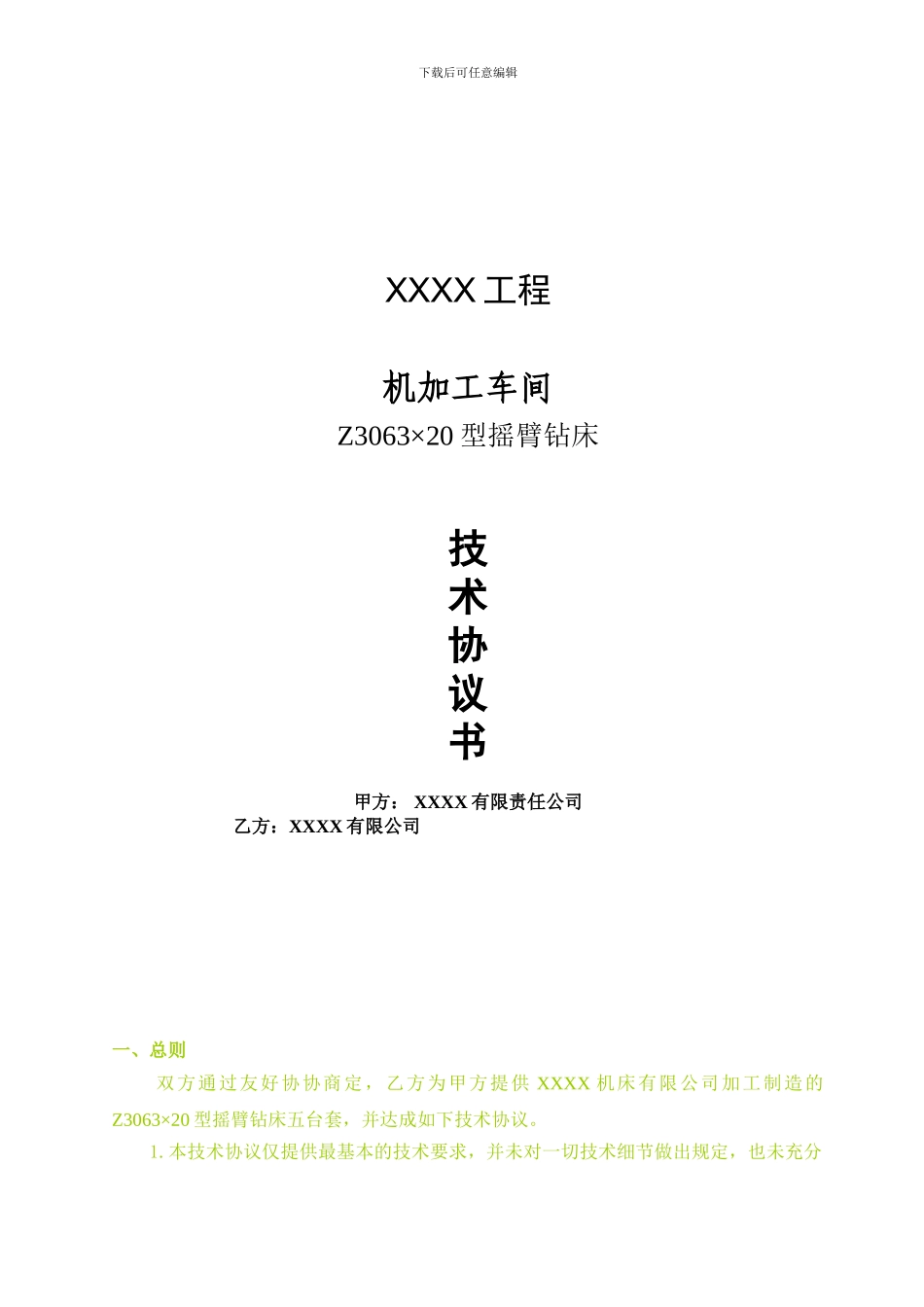

下载后可任意编辑 XXXX 工程机加工车间Z3063×20 型摇臂钻床技术协议书甲方： XXXX 有限责任公司 乙方：XXXX 有限公司 一、总则双方通过友好协协商定，乙方为甲方提供 XXXX 机床有限公司加工制造的Z3063×20 型摇臂钻床五台套，并达成如下技术协议。 1.本技术协议仅提供最基本的技术要求，并未对一切技术细节做出规定，也未充分下载后可任意编辑引述有关标准的详细条文，供方的产品应保证符合有关国家、行业的技术法律规范和标准以及本文件的技术要求。2.乙方保证提供功能完善，质量优异，满足使用单位生产需要的产品。若甲方发现乙方所供设备有达不到生产要求之处，甲方有权提出整改意见，乙方必须全力配合甲方进行完善工作，具体由双方协商确定。3.甲方提供的所有图纸、技术资料的技术所有权属于需方，乙方不得出售、转让或向第三方泄露，也不得用于制造合同设备以外的其它目的。如发生泄密事件，乙方将承担相应的法律责任。4.乙方在选择设备和设备制造过程中发生其它侵犯知识产权的行为，其侵权责任与需方无关，应由供方承担相应的责任。二、设备名称：Z3063×20 型摇臂钻床三、设备主要技术参数：1、按 JB/T6335.2-2024《摇臂钻床 技术条件》和 GB4017-97《摇臂钻床 精度检验》执行。乙方所供设备的技术规格需符合并满足本技术要求所规定。所有产品应为制造方正品新件，制造方对设计符合国家相应工业标准、技术法律规范及许可法律规定负责。2、主要规格及参数1）、最大钻孔直径 63mm2）、主轴中心线至立柱母线距离 最大 2050mm 最小 450mm3）、主轴下端面至底座工作面的距离 最大 1600mm 最小 400mm4）、摇臂升降距离 800mm5）、摇臂回转角度 ±180°6）、摇臂升降速度 1m/min7）、主轴箱水平移动距离 1600mm8）、主轴锥孔度 莫氏 6 号9）、主轴最大行程 400mm10）、主轴变速级数 16 级11）、主轴变速范围 16～1250r/min12）、进给量级数 16 级13）、进给量范围 0.06～3.20mm/r14）、刻度盘每转钻孔深度 151mm15）、主轴最大扭矩 980N.M16）、主轴最大进给抗力 24500N17）、电动机功率及转速 主传动 5.5KW,1440r/min下载后可任意编辑 摇臂升降 2.2KW，1440r/min 液压夹紧 1.1KW，1440r/min 冷却泵 0.125KW18）、机床净重 6600kg 19）、轮廓尺寸（长×宽×高） 3090×1250×3458mm四、主要配置：底座（自制），内外柱（自制），摇臂（自制），主轴箱（自制），工作台（自制），驱动电机...
