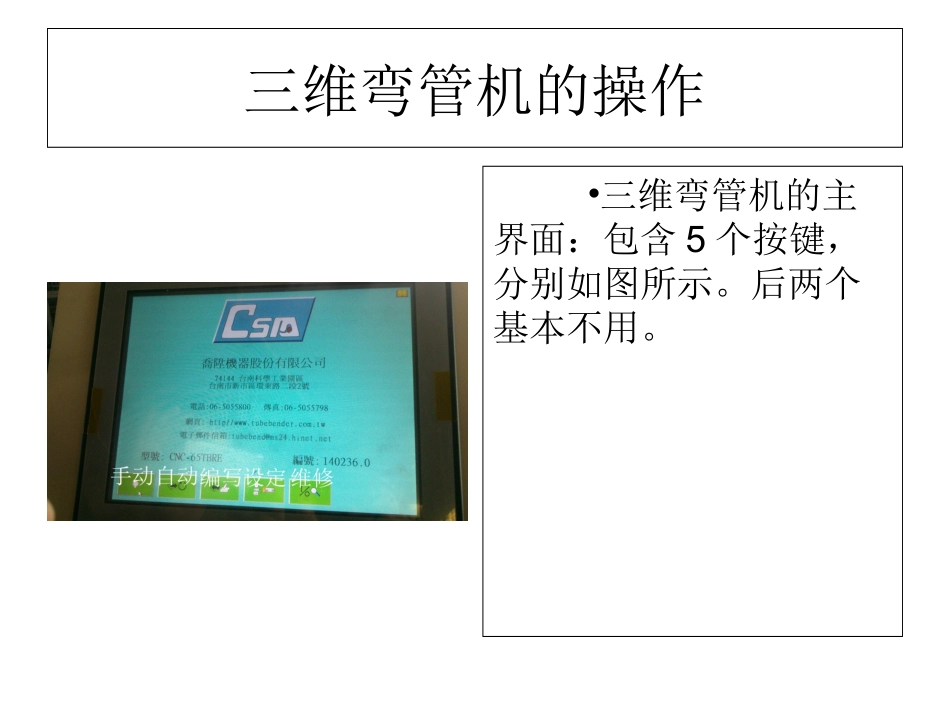

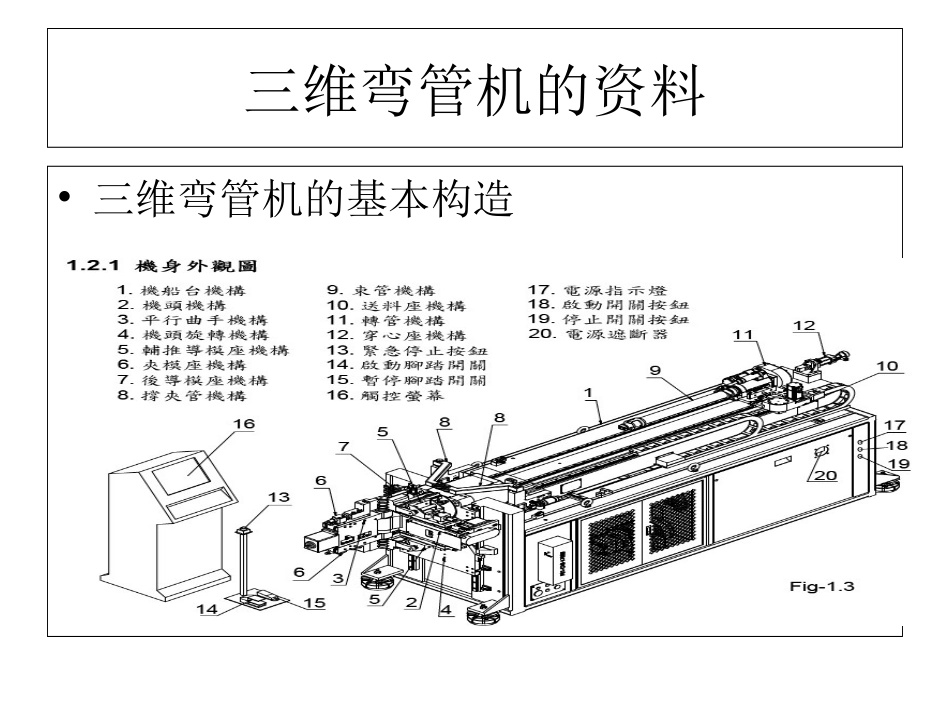

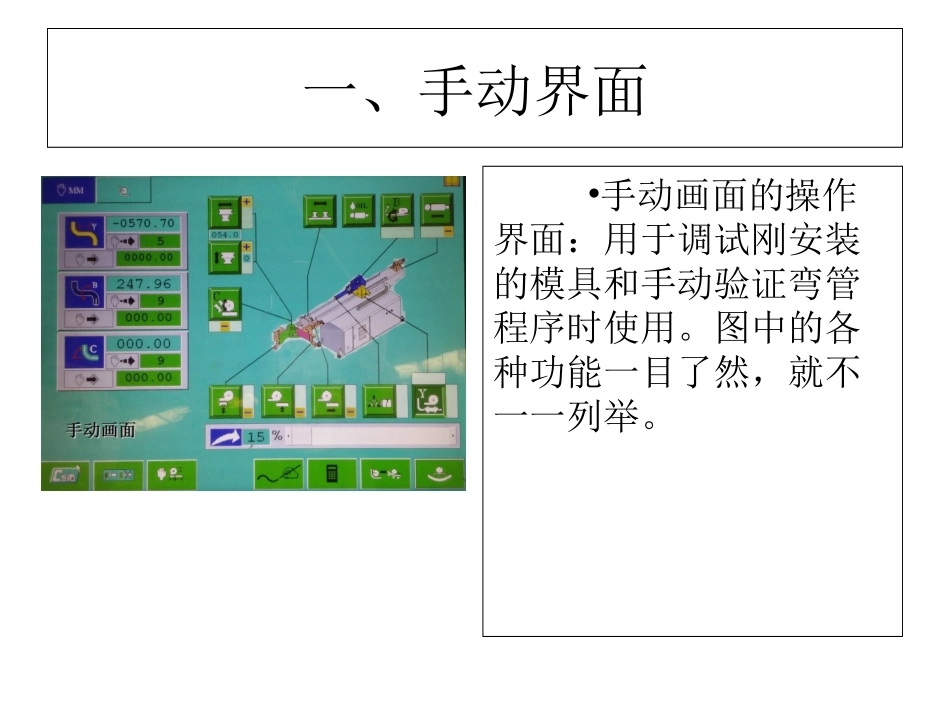

三维弯管机的资料•三维弯管机的基本构造三维弯管机的操作•三维弯管机的主界面：包含5个按键，分别如图所示。后两个基本不用。一、手动界面•手动画面的操作界面：用于调试刚安装的模具和手动验证弯管程序时使用。图中的各种功能一目了然，就不一一列举。1、手动选项中的模具参数设置•前面4项是根据弯管模具的具体尺寸填写，后三项是定值基本不动。二、自动模式•咱家的三维弯管机是双层的，所以一直选双层安装，哪怕上面就一套模具也选双层。1、自动模式下界面•如字所示，相应功能的按键。这里重点说一下程式输入2、程式输入界面•在此处可编写程序，查看程序以及快速浏览相关信息等。2.1程式编写界面1•此页面数值根据模具、管材、弯管还是推弯等因素填写。2.2程式编写界面2•此界面主要填写弯管模具的相关尺寸，所以设计弯管模具时最好设计成整数，便于程式的编写和余量的计算。注：此处填写的R是指导管材半径的尺寸，而不是内R。2.3程式编写界面3•根据管材规格填写相应尺寸，在验证管材长度是，主要更改此处的尺寸。2.4程式编写界面4•编程的主要地方，工作效率的快慢和微调避免干涉等都在此处填写。现场操作就使用以上功能，其他的都是默认设置。三维弯管机的工艺数据三维弯管数据•1、每两个弯之间的直线距离。如图所示。角度的提供•1、每一个弯的所弯曲的角度，如图说是弯管模具的构成弯管模具明细•1、Φ28弯R40•2、Φ32弯R35\R47\R64•3、Φ50.8弯R130，还有Φ50.8的推弯模具。•4、Φ25.2弯R40\R45•5、Φ48*2.0*R76•6、Φ50.8*2.0*R76.2•7、Φ38*2.5*R50\R70•8、Φ50*2.5*R80主磙•主磙工程图图纸。其中，中心高50、与弯管机搭配的Φ39和Φ25.5孔、20深7的键槽等都是定值。镶块•镶块工程图。•其中4个孔的位置、镶块厚度等要和主磙配合。外夹紧块•外夹紧块工程图•其中中心高50、键槽、以及与弯管机配合的底台都是定值。滑板工程图键槽、中心高50为定值。吊块•吊块工程图•所有弯管模具的吊块都通用。防皱铁•防皱铁工程图。•键槽和螺纹孔是定值。芯子•螺纹孔M20是定值。注意要有焊筋槽、束管夹•束管夹的加工中，12-Φ5的通孔不易加工，后采用表中红圈的尺寸，把原Φ8深19的孔钻50深，然后钻Φ5的通孔，这样保证了孔的同心度，也便于加工，同时加工Φ8厚度为1.5的套镶上，保证Φ8深19的尺寸，经验证使用良好，无不良现象。弯管模具的设计当只用一套弯管模具时，最好放在上面，避免干涉模具设计的注意点•1、模具设计时镶块、外夹紧块、滑板在满足要求的情况下尽可能短，减少干涉。•2、镶块和滑板的长度尽可能是整数。便于输入程式时计算。
