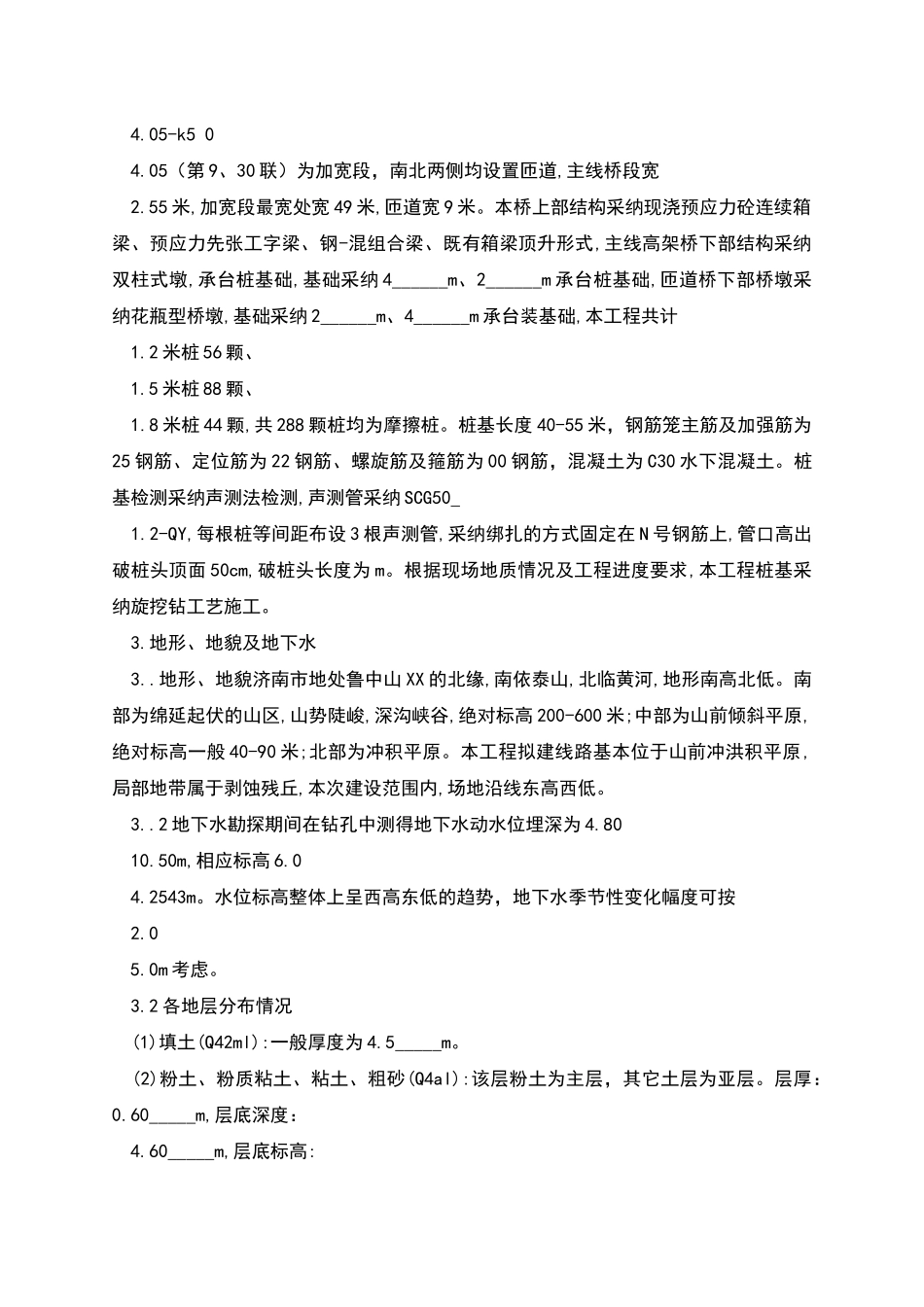

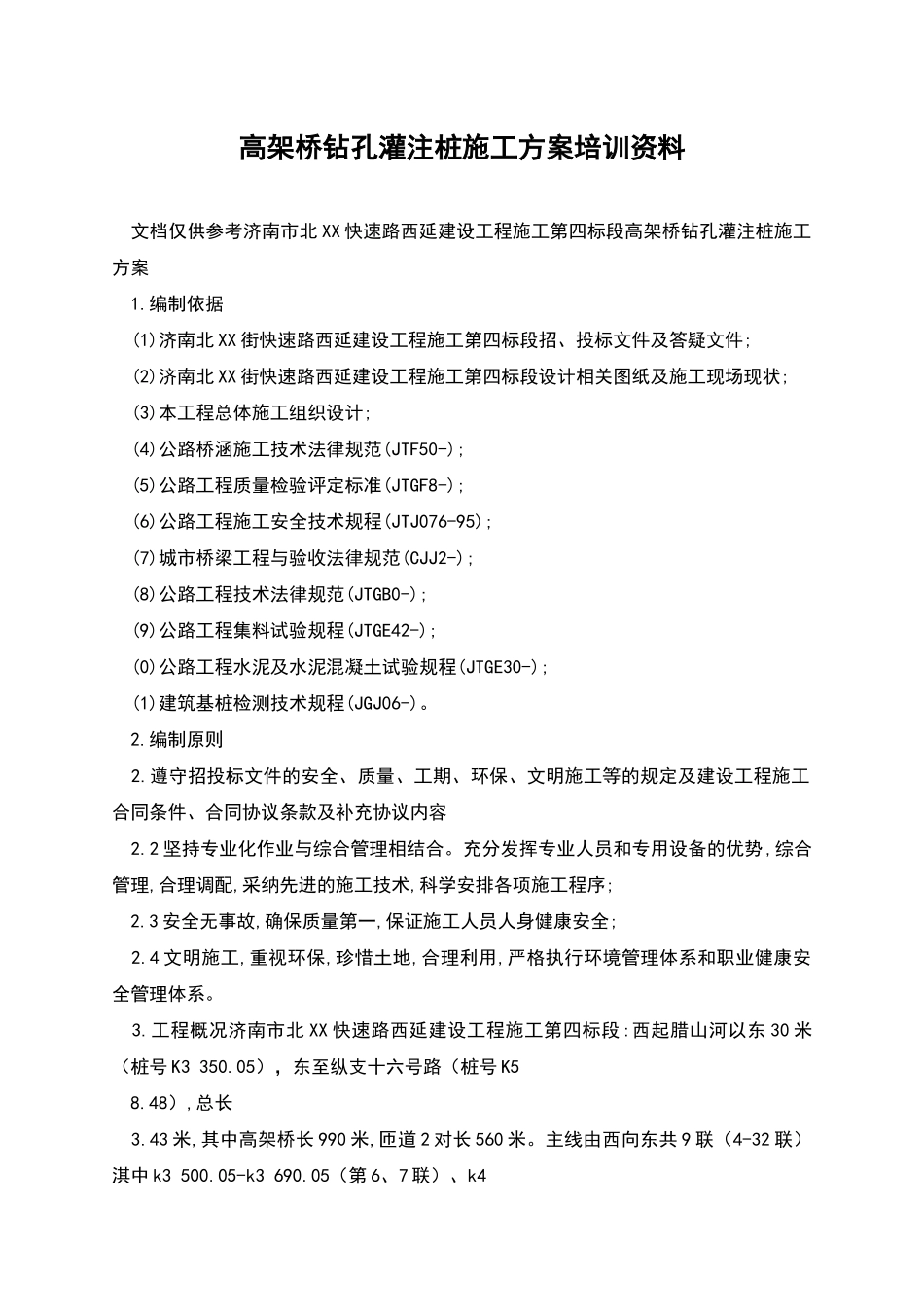

高架桥钻孔灌注桩施工方案培训资料 文档仅供参考济南市北 XX 快速路西延建设工程施工第四标段高架桥钻孔灌注桩施工方案 1.编制依据 (1)济南北 XX 街快速路西延建设工程施工第四标段招、投标文件及答疑文件; (2)济南北 XX 街快速路西延建设工程施工第四标段设计相关图纸及施工现场现状; (3)本工程总体施工组织设计; (4)公路桥涵施工技术法律规范(JTF50-); (5)公路工程质量检验评定标准(JTGF8-); (6)公路工程施工安全技术规程(JTJ076-95); (7)城市桥梁工程与验收法律规范(CJJ2-); (8)公路工程技术法律规范(JTGB0-); (9)公路工程集料试验规程(JTGE42-); (0)公路工程水泥及水泥混凝土试验规程(JTGE30-); (1)建筑基桩检测技术规程(JGJ06-)。 2.编制原则 2.遵守招投标文件的安全、质量、工期、环保、文明施工等的规定及建设工程施工合同条件、合同协议条款及补充协议内容 2.2 坚持专业化作业与综合管理相结合。充分发挥专业人员和专用设备的优势,综合管理,合理调配,采纳先进的施工技术,科学安排各项施工程序; 2.3 安全无事故,确保质量第一,保证施工人员人身健康安全; 2.4 文明施工,重视环保,珍惜土地,合理利用,严格执行环境管理体系和职业健康安全管理体系。 3.工程概况济南市北 XX 快速路西延建设工程施工第四标段:西起腊山河以东 30 米（桩号 K3 350.05），东至纵支十六号路（桩号 K5 8.48）,总长 3.43 米,其中高架桥长 990 米,匝道 2 对长 560 米。主线由西向东共 9 联（4-32 联）淇中 k3 500.05-k3 690.05（第 6、7 联）、k4 4.05-k5 0 4.05（第 9、30 联）为加宽段，南北两侧均设置匝道,主线桥段宽 2.55 米,加宽段最宽处宽 49 米,匝道宽 9 米。本桥上部结构采纳现浇预应力砼连续箱梁、预应力先张工字梁、钢-混组合梁、既有箱梁顶升形式,主线高架桥下部结构采纳双柱式墩,承台桩基础,基础采纳 4______m、2______m 承台桩基础,匝道桥下部桥墩采纳花瓶型桥墩,基础采纳 2______m、4______m 承台装基础,本工程共计 1.2 米桩 56 颗、 1.5 米桩 88 颗、 1.8 米桩 44 颗,共 288 颗桩均为摩擦桩。桩基长度 40-55 米，钢筋笼主筋及加强筋为25 钢筋、定位筋为 22 钢筋、螺旋筋及箍筋为 00 钢筋，混凝土为 C30 水下混凝土。桩基检测采纳声测法检测,声测管采纳 SCG50_ 1.2-QY,每根桩等间距布设 3 根声测管,采纳绑扎的方式固定在 N 号钢筋上,管口高出破桩头顶面...
