2024年管线拆除及安装技术交底VIP免费

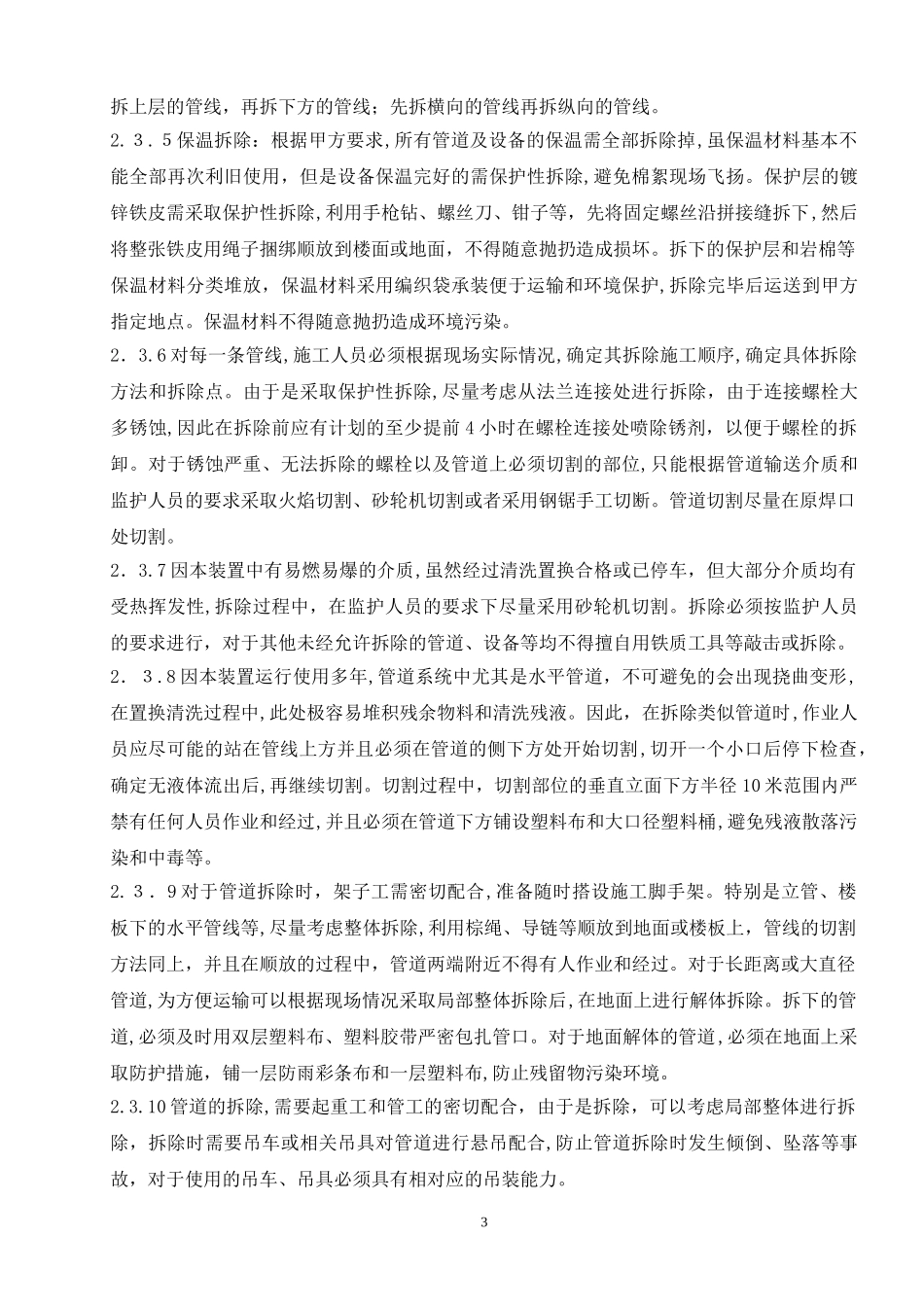

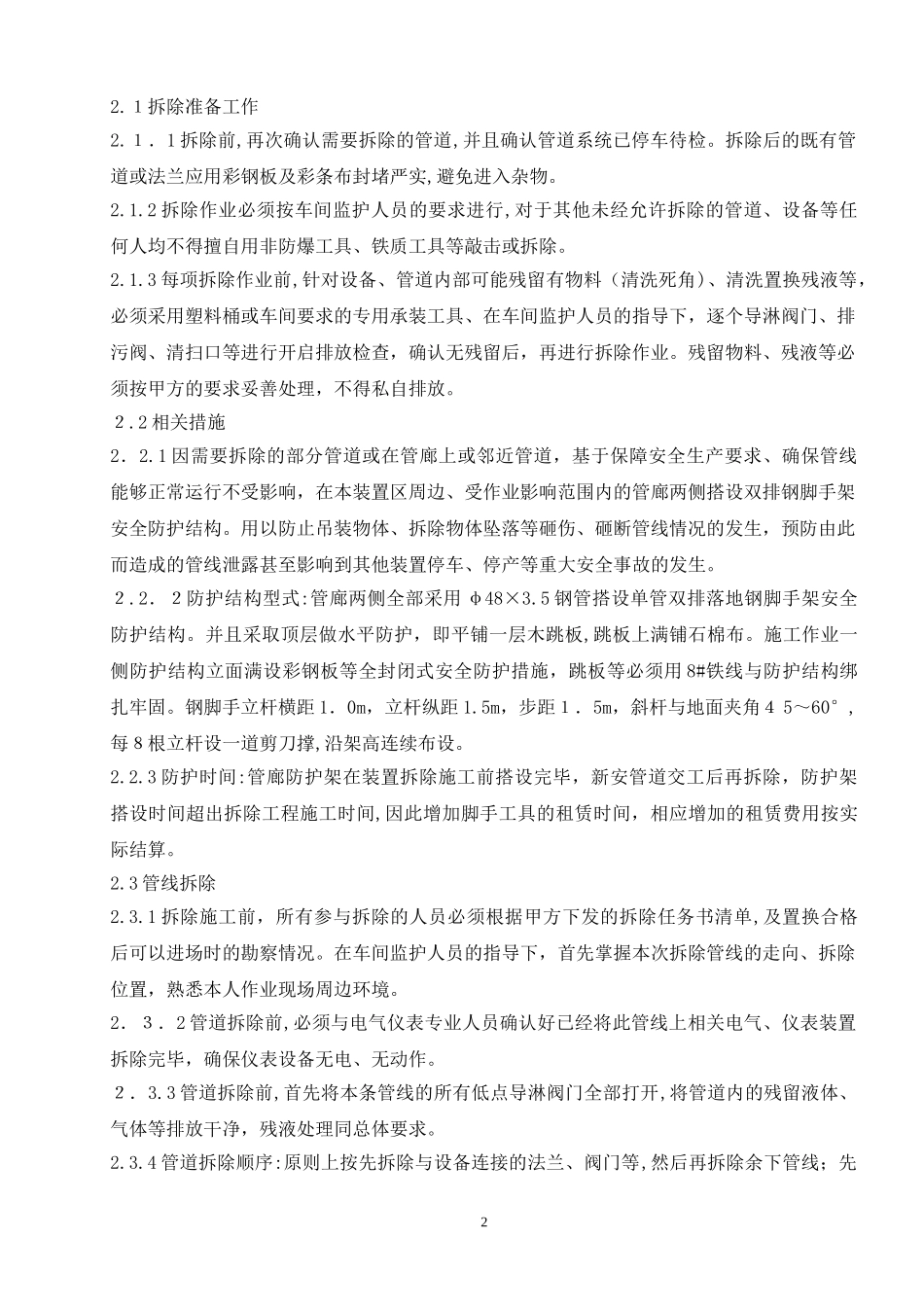

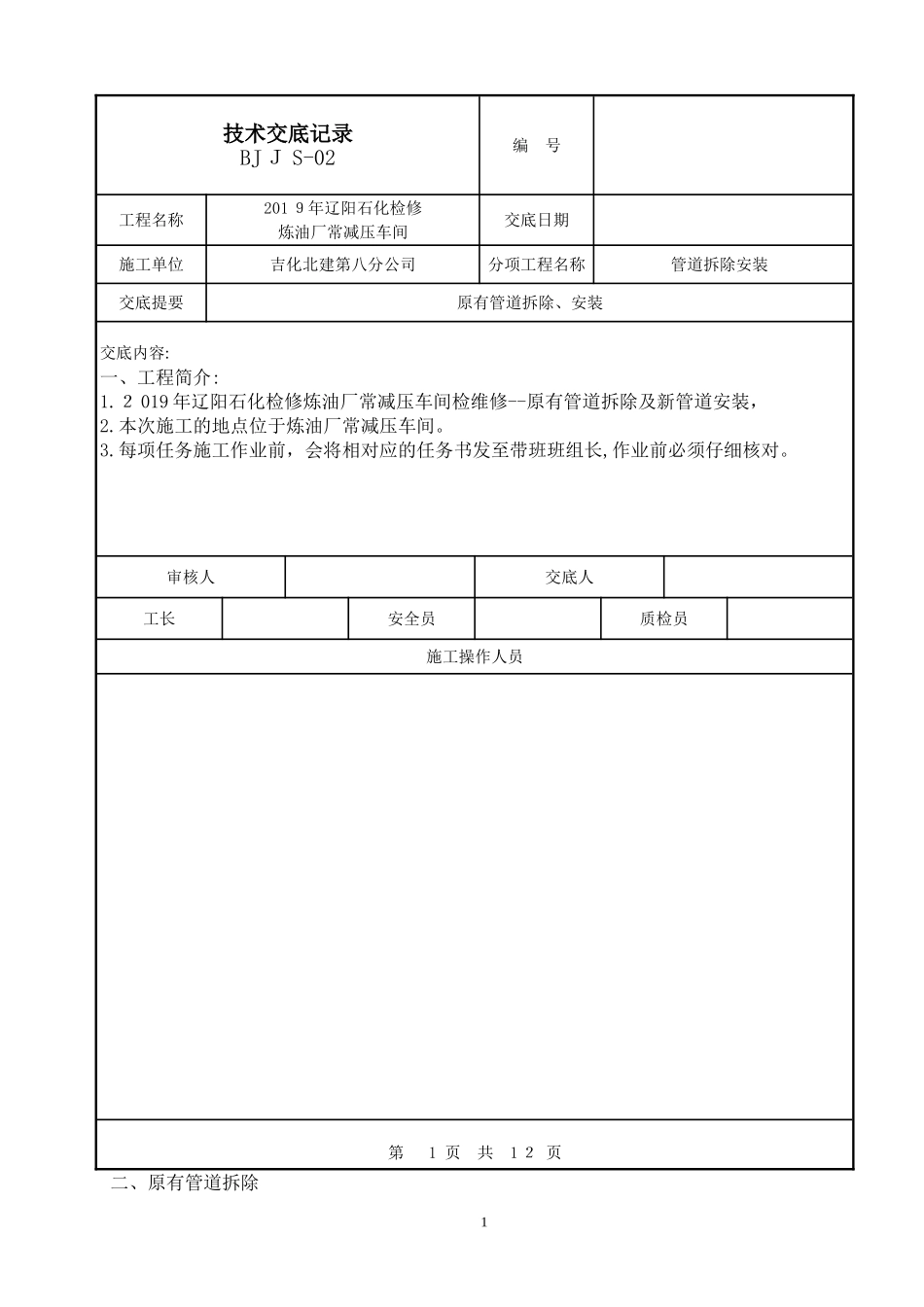

1技术交底记录BJＪS-02编号工程名称201９年辽阳石化检修炼油厂常减压车间交底日期施工单位吉化北建第八分公司分项工程名称管道拆除安装交底提要原有管道拆除、安装交底内容:一、工程简介:1.２019年辽阳石化检修炼油厂常减压车间检维修--原有管道拆除及新管道安装，2.本次施工的地点位于炼油厂常减压车间。3.每项任务施工作业前，会将相对应的任务书发至带班班组长,作业前必须仔细核对。审核人交底人工长安全员质检员施工操作人员第1页共1２页二、原有管道拆除22.１拆除准备工作2.１．1拆除前,再次确认需要拆除的管道,并且确认管道系统已停车待检。拆除后的既有管道或法兰应用彩钢板及彩条布封堵严实,避免进入杂物。2.1.2拆除作业必须按车间监护人员的要求进行,对于其他未经允许拆除的管道、设备等任何人均不得擅自用非防爆工具、铁质工具等敲击或拆除。2.1.3每项拆除作业前,针对设备、管道内部可能残留有物料（清洗死角)、清洗置换残液等，必须采用塑料桶或车间要求的专用承装工具、在车间监护人员的指导下，逐个导淋阀门、排污阀、清扫口等进行开启排放检查，确认无残留后，再进行拆除作业。残留物料、残液等必须按甲方的要求妥善处理，不得私自排放。２.2相关措施2．2.1因需要拆除的部分管道或在管廊上或邻近管道，基于保障安全生产要求、确保管线能够正常运行不受影响，在本装置区周边、受作业影响范围内的管廊两侧搭设双排钢脚手架安全防护结构。用以防止吊装物体、拆除物体坠落等砸伤、砸断管线情况的发生，预防由此而造成的管线泄露甚至影响到其他装置停车、停产等重大安全事故的发生。２.2．２防护结构型式:管廊两侧全部采用φ48×3.5钢管搭设单管双排落地钢脚手架安全防护结构。并且采取顶层做水平防护，即平铺一层木跳板,跳板上满铺石棉布。施工作业一侧防护结构立面满设彩钢板等全封闭式安全防护措施，跳板等必须用8#铁线与防护结构绑扎牢固。钢脚手立杆横距1．0m，立杆纵距1.5m，步距１．5m，斜杆与地面夹角４5～60°,每８根立杆设一道剪刀撑,沿架高连续布设。2.2.3防护时间:管廊防护架在装置拆除施工前搭设完毕，新安管道交工后再拆除，防护架搭设时间超出拆除工程施工时间,因此增加脚手工具的租赁时间，相应增加的租赁费用按实际结算。2.3管线拆除2.3.1拆除施工前，所有参与拆除的人员必须根据甲方下发的拆除任务书清单,及置换合格后可以进场时的勘察情况。在车间监护人员的指导下，首先掌握本次拆除管线的走向、拆除位置，熟悉本人作业现场周边环境。2．３．2管道拆除前,必须与电气仪表专业人员确认好已经将此管线上相关电气、仪表装置拆除完毕，确保仪表设备无电、无动作。２．3.3管道拆除前,首先将本条管线的所有低点导淋阀门全部打开,将管道内的残留液体、气体等排放干净，残液处理同总体要求。2.3.4管道拆除顺序:原则上按先拆除与设备连接的法兰、阀门等,然后再拆除余下管线；先3拆上层的管线，再拆下方的管线；先拆横向的管线再拆纵向的管线。2.３.５保温拆除：根据甲方要求,所有管道及设备的保温需全部拆除掉,虽保温材料基本不能全部再次利旧使用，但是设备保温完好的需保护性拆除,避免棉絮现场飞扬。保护层的镀锌铁皮需采取保护性拆除,利用手枪钻、螺丝刀、钳子等，先将固定螺丝沿拼接缝拆下,然后将整张铁皮用绳子捆绑顺放到楼面或地面，不得随意抛扔造成损坏。拆下的保护层和岩棉等保温材料分类堆放，保温材料采用编织袋承装便于运输和环境保护,拆除完毕后运送到甲方指定地点。保温材料不得随意抛扔造成环境污染。2．3.6对每一条管线,施工人员必须根据现场实际情况,确定其拆除施工顺序,确定具体拆除方法和拆除点。由于是采取保护性拆除,尽量考虑从法兰连接处进行拆除，由于连接螺栓大多锈蚀,因此在拆除前应有计划的至少提前4小时在螺栓连接处喷除锈剂，以便于螺栓的拆卸。对于锈蚀严重、无法拆除的螺栓以及管道上必须切割的部位,只能根据管道输送介质和监护人员的要求采取火焰切割、砂轮机切割或者采用钢锯手工切断。管道切割尽量在原焊口处切割。2．3.7因本装置中有易燃易爆的介质,虽然经过清洗置换合格或已停车，但大部分介质均有受热挥发性,拆除过程中，...
