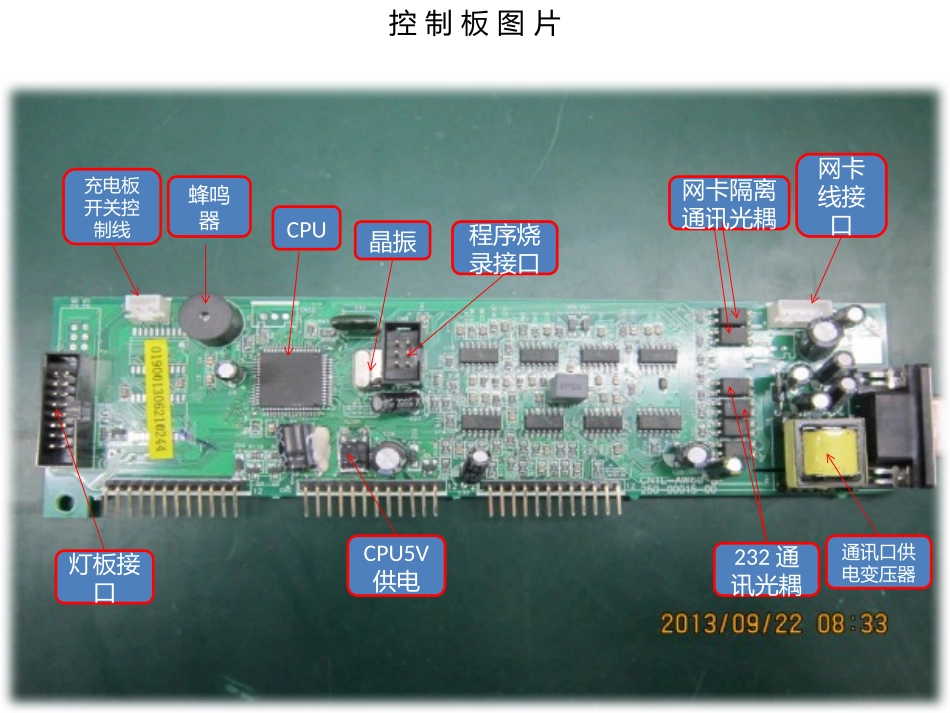

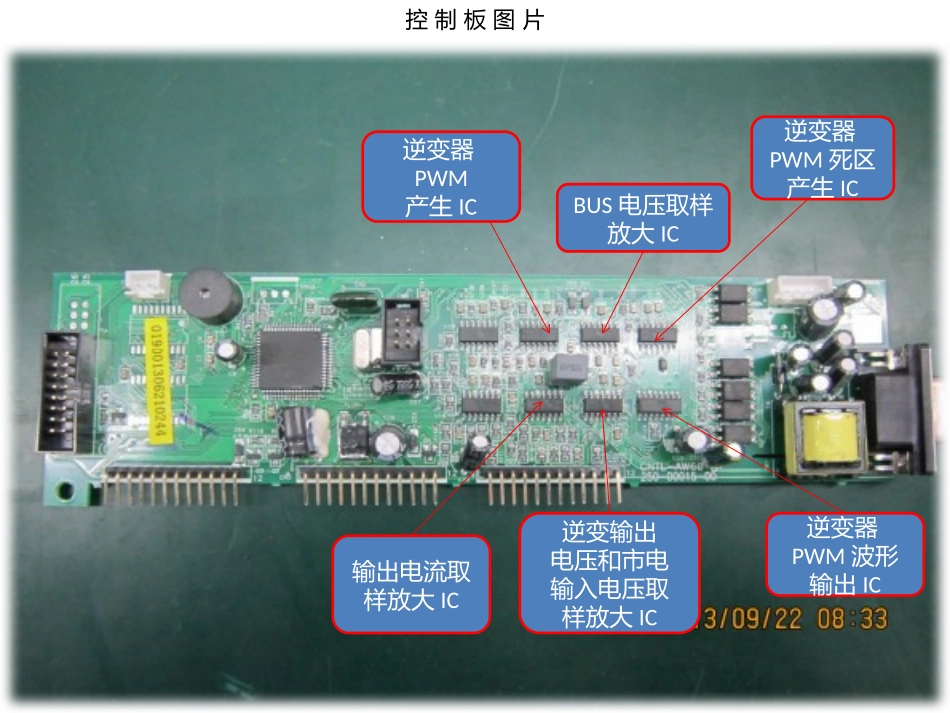

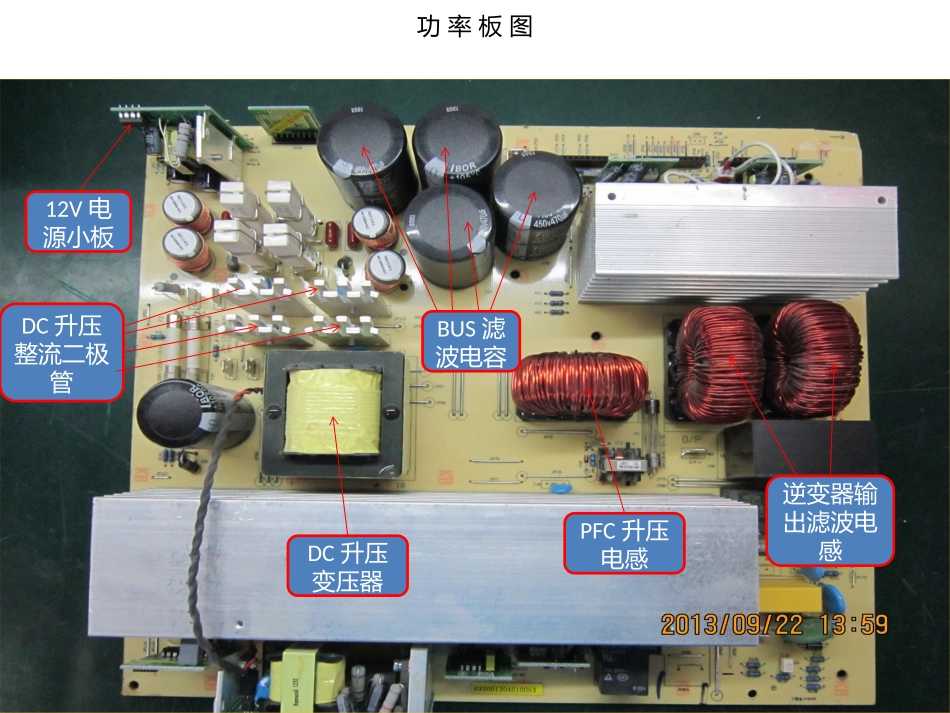

控制板图片逆变器PWM死区产生IC逆变器PWM波形输出IC逆变器PWM产生IC逆变输出电压和市电输入电压取样放大ICBUS电压取样放大IC输出电流取样放大IC控制板图片蜂鸣器充电板开关控制线CPU晶振网卡线接口CPU5V供电通讯口供电变压器灯板接口网卡隔离通讯光耦232通讯光耦程序烧录接口功率板图12V电源小板BUS滤波电容PFC升压电感逆变器输出滤波电感DC升压变压器DC升压整流二极管电池保险丝BUS滤波电感BUS滤波电感风扇驱动小板电感反向能量吸收电阻电感反向能量吸收电容和二极管DC升压驱动板充电板AC震荡板AC升压驱动板PFC市电输入继电器DC升压功率管PFC整流桥AC升压功率管AC升压整流管输出逆变和旁路切换继电器输出电流CT逆变器输出滤波电容电源板功能和参数•电源板电源板的主要作用是产生两种直流电源：一路是12V的低压电，给DC升压驱动板（CN5)、AC振荡板（CN10）、风扇驱动板（CN16)、继电器（RY02RY01）、控制板7805和IC，供电。另一路是高频直流电，给功率管的驱动板（CN1CN11CN12)、控制板通讯变压器TX1产生二次直流电源。各引脚功能及参数CN15-1电源关闭信号输入脚。CN15-2电源启动供电端。CN15-3高频直流电输出端。CN15-4输出直流电负极。CN15-512V直流输出端。U201各引脚参数：1脚3.2V2脚2.5V3脚0.5V4脚168KHZ5脚0.5V6脚92.59KHZ7脚12V8脚5.0V常见故障维修方法：一、不开机：不开机是有两种原因引起。1.电源板本身故障，电池电压和市电输入电压正常，按开机键机器无任何反应，用万用表测量Q202、U2017脚对地电阻，如静态测量正常，用万用表或示波器按上述参数维修。。电源板功能参数2.负载引起的短路，常见的DC升压驱动板(CN5)和风扇损坏引起二、输出电压低6V-7V.1.检查反馈电阻R201R202的阻值，如果阻值偏差较大，应更换电阻，2.用示波器测量U2014脚的振荡波形和6脚的输出波形，如果震荡频率异常更换C205电容。3.如上述波形正常，就更换TX201.三、输出电压18-30V一般更换R201和R202即可解决。DC升压电路功能参数DC升压电路的主要作用是，电池工作时将电池的低压直流转换为逆变电路所需要的+-350V左右的直流电压。CN5各引脚功能：CN5-1驱动信号输出。CN5-2驱动信号输出。CN5-312V供电端。CN5-4接地端（电源负极）CN5-5驱动板启动控制信号，市电模式为5V高电平，电池工作模式为0V低电平。CN5-6BUS电压反馈控制端，正常为9.8-10V。3525IC各引脚功能及参数1.脚BUS电压调整脚5V。5.脚80.64KHZ振荡波形6.脚3.8V7.脚和5脚一样9.脚1V10.脚0V工作，5V关闭11.14脚调制波形输出15.脚12V供电16脚5V稳压输出DC升压板功能参数常见故障维修：一.功率管炸毁1.由逆变电路引起的炸机，首先维修检查逆变器电路，在更换损毁的功率管、电阻、和驱动小板的3525IC.2.由3525小板本身故障引起的炸机，更换功率管和驱动小板即可修复。3.升压整流二极管损坏引起的炸机，更换相应的损坏器件即可修复。二.电池模式不升压，且面板1#4#灯亮1.驱动小板（CN5)5脚不能为低电平，3525IC本身故障或是到5脚到控制板连线异常。2.U803或是U802异常导致的1.10脚电压异常。三.电压升高不可控制，450V且机器报警1.CN56脚电压异常，U802或是U803损坏，2.AC振荡板异常引起。（维修完成之后用限流电源开机测试，不可以直接接电池开机，否则会炸毁功率管和板子）充电板功能参数充电板的主要作用是给电池提供110V(2-3K)36V(1K)的直流电，同时给电源小板提供工作电压。CN9.CN8各引脚功能：CN9-1.输出DC电源负极CN9-3.输出DC电源正极CN9-5.6充电板关闭光耦信号CN8-1.4充电板交流输入端U13845IC各引脚参数：1.脚2.9V3.脚0.5V4.脚138KHZ6.脚67.56KHZ7.脚20V8.脚5V常见故障一、无充电电压1.检查AC输入是否正常，BR1(整流桥）输出直流310VDC表明充电板未工作，正常工作电压为210VDC左右，再测量7脚电压和8脚的基准电压是否为5V，再检查4脚震荡频率，1脚和3脚电压。2.如果3845的6脚输出波形正常，检查更换TXI和反馈电路U3.3.当控制板侦测到市电输入信号异常时，将会关闭充电板。充电板参数二、充电板启动时输出电压只有40V1.检查精密稳压431（U4)和U17脚的供电回路是否正常。三、带载功率低1.检查Q2的漏极电阻R38的阻值和U13脚的电流反馈...
