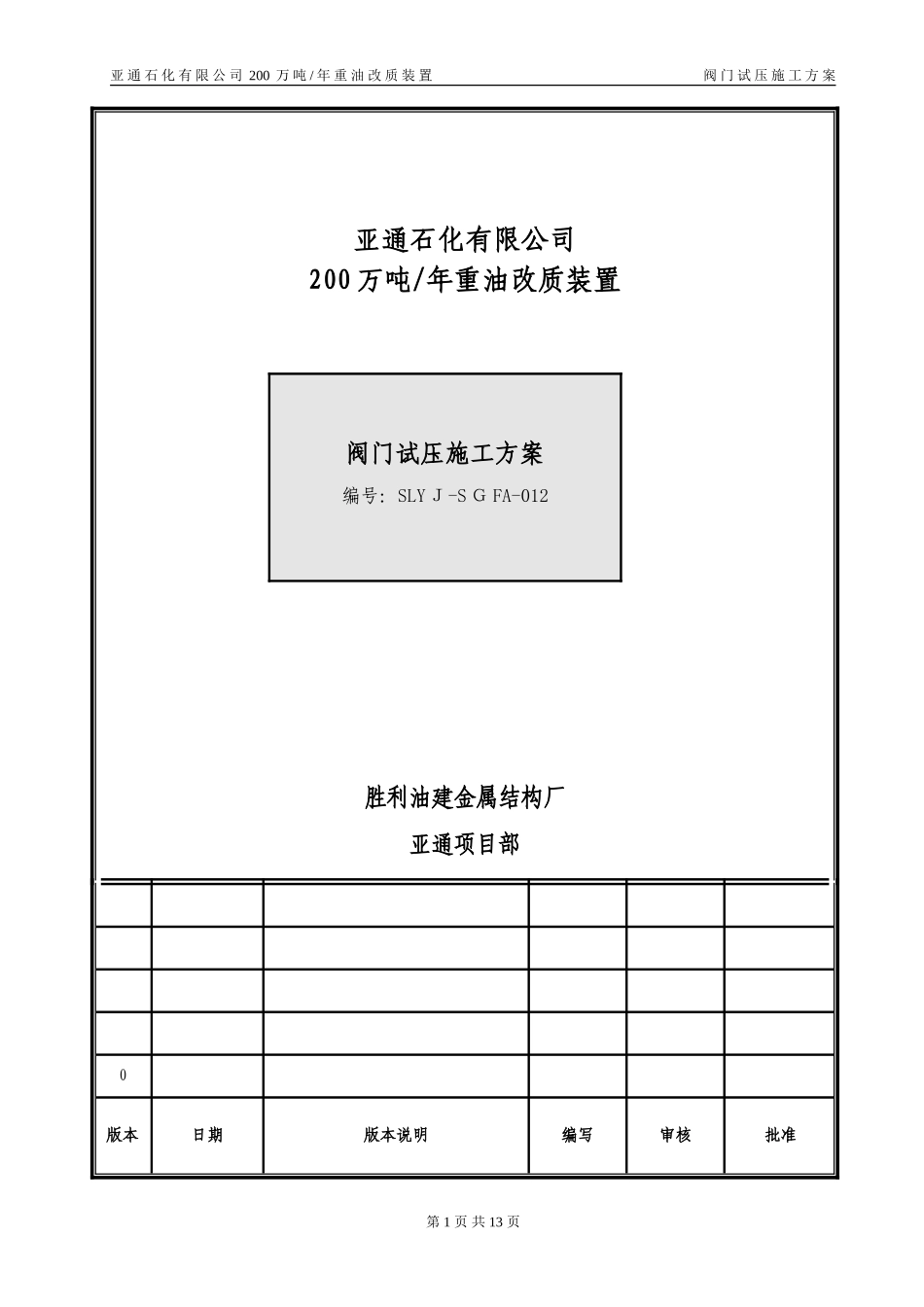

亚通石化有限公司200万吨/年重油改质装置阀门试压施工方案亚通石化有限公司200万吨/年重油改质装置阀门试压施工方案编号：SLYＪ-SＧFA-012胜利油建金属结构厂亚通项目部0版本日期版本说明编写审核批准第1页共13页亚通石化有限公司200万吨/年重油改质装置阀门试压施工方案目录一、工程概况........................................................................................３二、编制依据........................................................................................３三、施工部署..........................................................................................3四、关键工序、重要工序的实施措施..................................................7五、质量保证体系及措施..................................................................1０六、安全保证措施ﻩ１１一、工程概况亚通石化有限公司２0０万吨/年重油改质装置的阀门试压，种类包括闸阀、疏水阀、截止阀。为保证工程施工质量，确保装置投运一次成功，所有阀门均经100％检验、试压第2页共13页亚通石化有限公司200万吨/年重油改质装置阀门试压施工方案合格后方可安装。其检验、试压必须按照设计文件、施工规范及本措施中的要求执行,其规格、数量见附表。二、编制依据2.1亚通石化有限公司２00万吨/年重改质装置工艺管道施工图及设备材料规格表。2.2GB５0235－97《工业金属管道工程施工及验收规范》。２.3ＳH３064—2０0３《石油化工钢制通用阀门选用、检验及验收》。２．４SＨ３５01-2001《石油化工剧毒、可燃介质管道工程施工及验收规范》。2．５ＳH351８-2０00《阀门检验与管理规程》。２．6SH/T35１7－20０１《石油化工钢制管道工程施工工艺标准》。三、施工部署3.１常用阀门试压遵循以下施工程序３.2试压准备3.2.1阀门试压场地应宽敞明亮，且具备防风、防沙、防雨等基本条件。3．2．2阀门试压场地应设有原料存放区、试压区、试压合格区和不合格区。3.2.３阀门试压机具符合试压要求。试验用压力表必须经检验合格，压力表量程为试验压力的1．5～2倍,精度不得少于1.6级。压力表不应少于2块,分别在贮存罐及被测定的阀门入口处各装一块。３.2.４对施工人员作好技术交底,使其明确施工内容,并作好技术准备。3.２.5阀门的试压介质为洁净水。3.3施工劳动力计划因阀门数量太多,工期紧,拟配备26人分成两班,轮流倒班，2４小时不停。劳动力计划一览表序号工种人数备注１钳工4２管工４3起重２4焊工4第3页共13页阀门试压方案编制技术交底阀门试验阀门进行吹干，涂防锈油刷绿色色带试验后的阀门分类摆放填写阀门试验记录合格退货不合格阀门外观检查亚通石化有限公司200万吨/年重油改质装置阀门试压施工方案5电工26管理人员２７其他4３.4试压机具序号名称规格型号单位数量备注1汽车吊１6台１2电动试压泵SY380/25台2３电动试压泵往复式40~70MPa台14试压胎具中套15倒链3t台２6倒链2ｔ台2７逆变式电焊机ＺX7－400S－２台28角向磨光机Ф1０0台2９角向磨光机Ф１50台210空气开关三相，１0A个１１1按钮个112光谱分析仪台1１3贮压罐个114千斤顶QY—５.05０T台115千斤顶QY—２.52５T台1１6梅花、套筒扳手套各21７手锤２、4、8磅个各21８钢字头（数字)6mｍ套２１9游标卡尺0．02mm把23.5手段用料序号名称规格型号单位数量备注1高压胶管ф1５长２ｍ根２2无缝钢管DN１5米203闸阀ＤN2０ＰN4.０个4第4页共13页亚通石化有限公司200万吨/年重油改质装置阀门试压施工方案4闸阀DN4０PN4.0个45橡胶板δ=8mmm2106铅块Kｇ107塑料布Ｋｇ２５8破布Kg59铁丝1２#Kg100１0油漆黄、绿、红Kｇ各５11油画笔支6１2填料Kg1013高压耐油橡胶石棉垫片δ=3m２10０δ=２m2５014电缆三相米301５胶管DN20米501６钢刷碳钢把5１7钢板δ＝３0ｍmm２3δ=20ｍmm２4δ=1０mmm2418紫铜板δ=5ｍmm23１9等边角铁∠75×5m４02０压力表（1.5级）０-２．0ＭPａ块各４0-4.０MPa0－6．0MＰa０-1０．０MPa2１润滑脂2＃钙基Kg5０２2润滑油３2#机械油Kg203．６胎具制作3.6.1按图制作阀门试压胎具,接进水管线、加装压力表、控制阀门、试压泵，具体...
