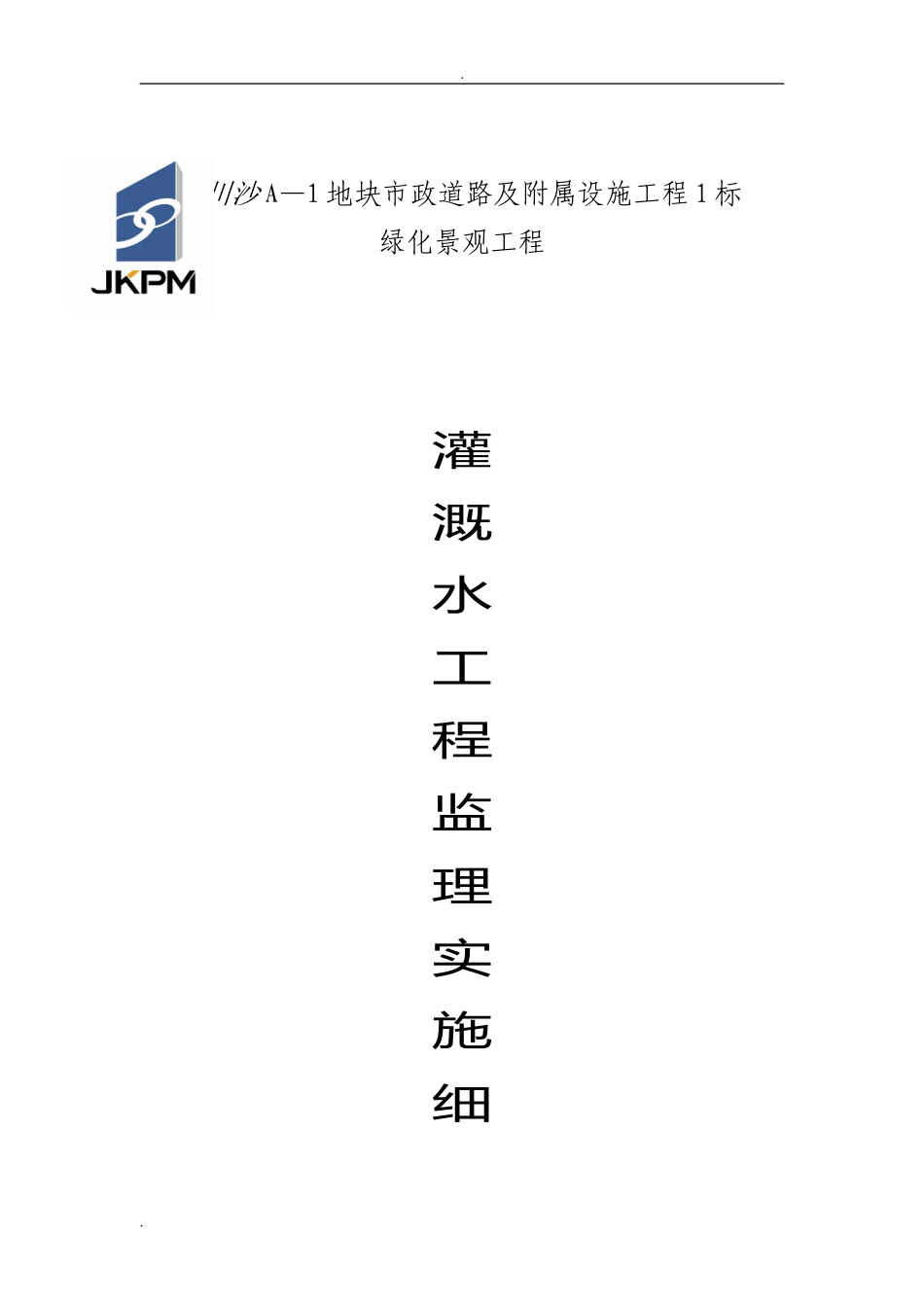

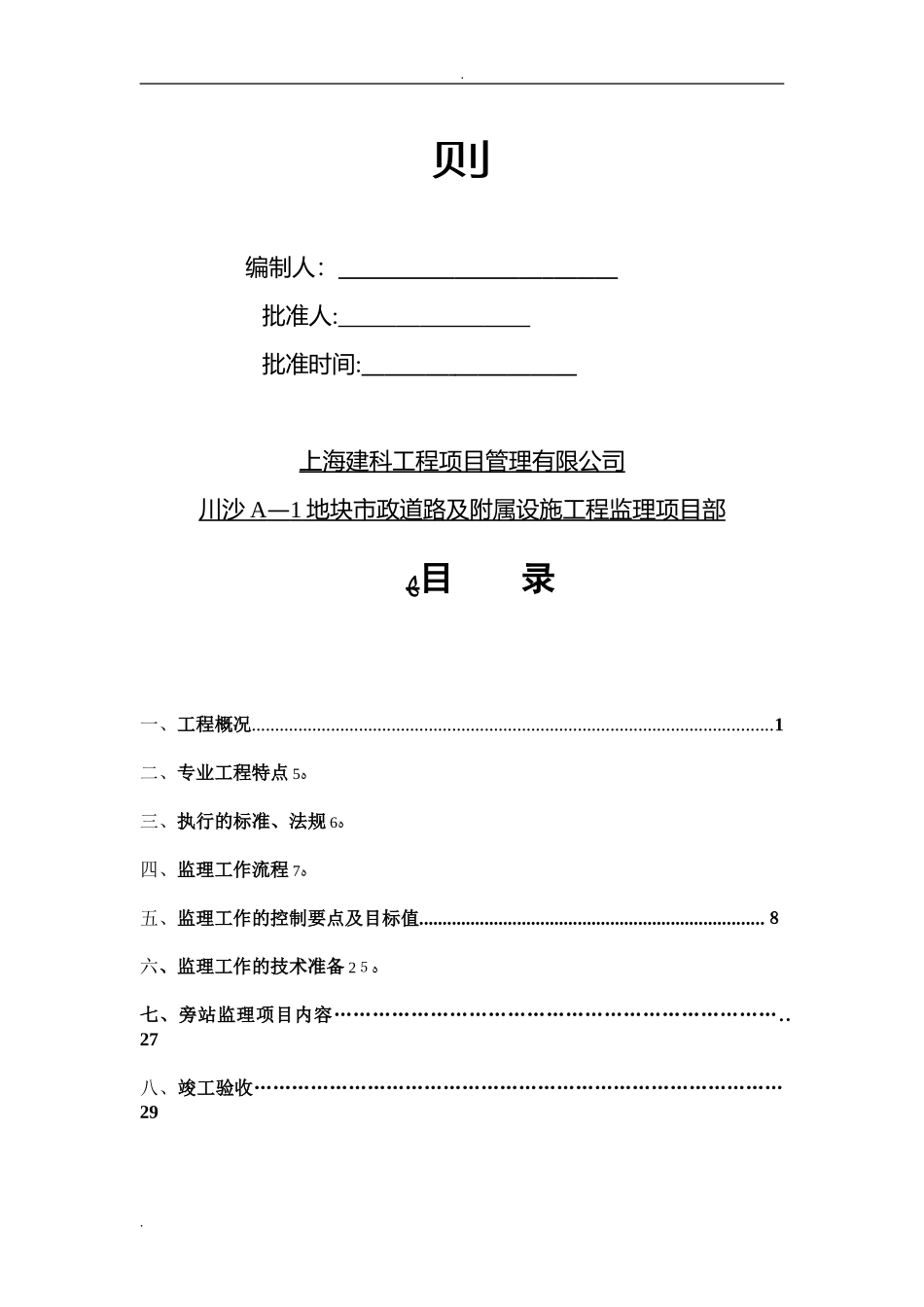

.川沙A—1地块市政道路及附属设施工程1标绿化景观工程灌溉水工程监理实施细..则编制人：批准人:批准时间:上海建科工程项目管理有限公司川沙A—1地块市政道路及附属设施工程监理项目部ﻬ目录一、工程概况................................................................................................................1二、专业工程特点ﻩ5三、执行的标准、法规ﻩ6四、监理工作流程ﻩ7五、监理工作的控制要点及目标值..........................................................................８六、监理工作的技术准备ﻩ2５七、旁站监理项目内容…………………………………………………………….．27八、竣工验收…………………………………………………………………………29....灌溉水工程监理实施细则一、工程概况1．绿化灌溉水工程的规划边界范围北辅路、北支路、西南环路和南环路,共计长6.5公里。川沙A-1地块市政道路及附属设施绿化景观灌溉水工程的主要内容是针对绿化景观工程苗木种植完成后的养护工程进行设计,主要包括灌溉水处理厂、灌溉水管网工程等。2.灌溉水管网工程是市政道路绿化喷灌系统,由于考虑到市政道路绿化喷灌系统需结合将要确定的市政道路绿化设计方案方能进行设计,此外还考虑到道路施工进度可能先于市政道路绿化喷灌系统布局的确定，故本次设计内容主要为灌溉水总管(含为地块预留的供水接口和控制电缆过路套管)部分,以及为市政道路绿化喷灌系统预留的过路支管套管、控制电缆过路套管和电力电缆过路套管等。３.工程范围及工程数量1标段的施工范围为西（南)环路、北支路。2标段的施工范围为南环路、北辅路、南辅路、南入口大道。1标道路名称管道类别管径(ｍm）数量单位管材备注西(南)环路灌溉水总管De６３03692M钢丝网骨架PE管公称压力1.6MPaDｅ3551４5Ｍ钢丝网骨架PE管公称压力１.6MPａ为周围地块预留灌溉水接口管道Dｅ11０７７ＭPE管公称压力1．6MPaDe１６0343MPE管公称压力1.6MPaDe2２５30MPＥ管公称压力1．6MPaDe４５0220M钢丝网骨架ＰＥ管公称压力1.6MＰa为市政道路绿化喷灌灌溉水支管预埋套管De22５1210ＭPVC-U管公称压力１.６MPａ电力电缆套管Dｅ110640ＭPVＣ－U管混凝土包裹控制电缆套管De１1024５0MPVC－U管混凝土包裹闸阀井Ｄe３５52套钢筋砼参见节点详图２,含管件配件De63０19套钢筋砼参见节点详图2,含管件配件Ｄe11０２套钢筋砼参见节点详图2,含管件配..件De16011套钢筋砼参见节点详图2,含管件配件De2251套钢筋砼参见节点详图2，含管件配件Dｅ４505套钢筋砼参见节点详图2，含管件配件2×De４５０１套钢筋砼特殊设计，详见结构图纸闸阀套筒De160３套参见节点详图3，含管件配件排水井1座钢筋砼１ｍ×1m排气阀井1座参见05S50２,含ＤN80闸阀及自动排气阀北支路灌溉水总管Ｄe６３０8８0M钢丝网骨架PE管公称压力1．6MPa为周围地块预留灌溉水接口管道De１１05０MPE管公称压力1.6MPaDｅ１6０1０MPE管公称压力1．６ＭPa为市政道路绿化喷灌灌溉水支管预埋套管De22５３00MPVC－U管公称压力１.6MＰａ电力电缆套管Dｅ１1055MＰVＣ-U管混凝土包裹控制电缆套管Ｄe１104５０MPVＣ－U管混凝土包裹闸阀井Ｄe6302套参见节点详图３，含管件配件闸阀套筒Ｄｅ11０3套参见节点详图３,含管件配件Dｅ1602套参见节点详图3，含管件配件2标灌溉水总管Ｄe6302０60钢丝网骨架ＰE管公称压力1.6MPa为周围地块预留灌溉水接口管道Dｅ110１５0PＥ管公称压力１.6MPa..南环路De1６0140PＥ管公称压力１.6MＰaDｅ２2560PE管公称压力1.６MPa为市政道路绿化喷灌灌溉水支管预埋套管De２25８５0PＶC-U管公称压力1．6MPa电力电缆套管Dｅ11０17０ＰVC－U管混凝土包裹控制电缆套管Dｅ110990PVC－U管混凝土包裹闸阀井De1104钢筋砼参见节点详图１,含管件配件Ｄe1604钢筋砼参见节点详图１,含管件配件De2252钢筋砼参见节点详图1，含管件配件Ｄe63０11钢筋砼参见节点详图２,含管件配件闸阀套筒De1６０1参见节点详图3，含管件配件排水井1砖砌1m×1m排气阀井Φ12001参见05S502,含DN80闸阀及自动排气阀北辅路灌溉水总管De35５820Ｍ钢丝网骨架ＰE管公称压力１.6MPａ为周围地块预留灌溉水接口管道Ｄ...
