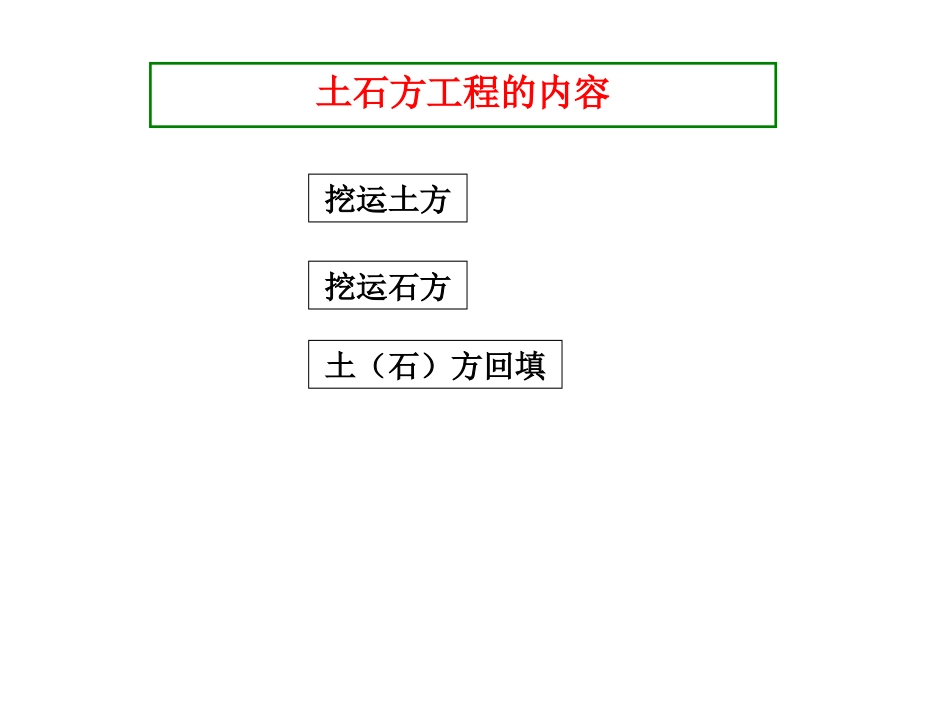

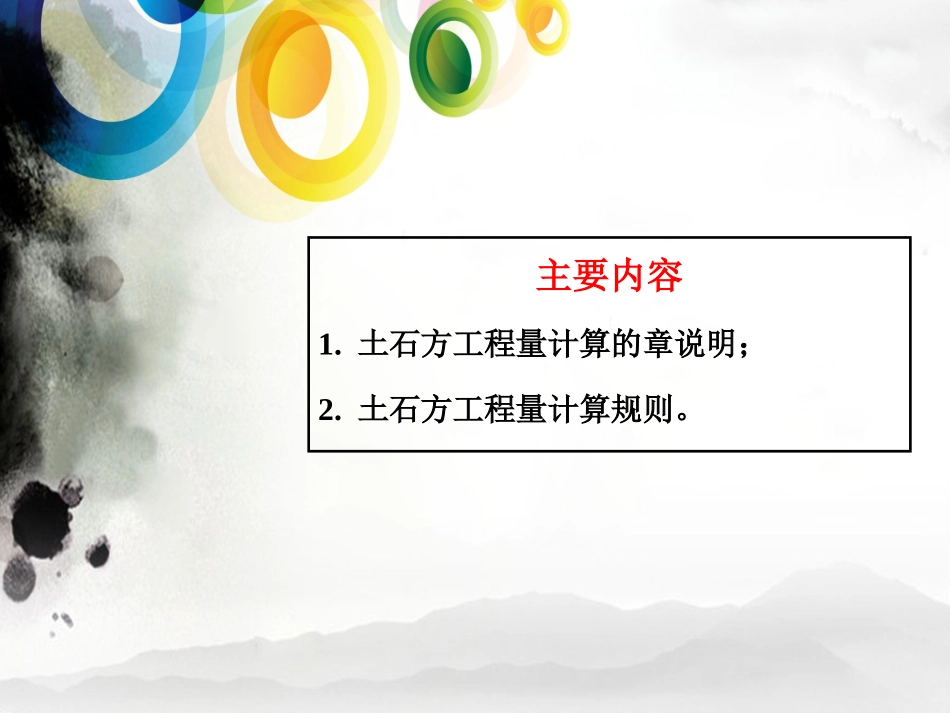

土石方工程主要内容1.土石方工程量计算的章说明；2.土石方工程量计算规则。土石方工程的内容挖运土方挖运石方土（石）方回填章说明土方项目划分项目区分条件挖、填平均厚度坑底面积(m2)槽底宽度(m)(长宽比例)平整场地≤±30cm挖土方＞±30cm＞20m2＞3m挖沟槽≤3m(长＞宽的3倍)挖基坑≤20m2(长≤宽的3倍)≤≤41槽25坑38土石方※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※2）挖基坑：凡图示基坑底面积在20m2以内的为基坑。基坑6反铲挖土机正铲反产抓产拉产装载机铲运机铲运机外形图推土机桩间土指设计桩顶标高至设计基础垫层底标高之间的人工土方。桩顶标高是破完桩头后的桩顶的标高，此标高以上部分桩身属于超灌部分（通常说的松散层）。桩顶标高一般设计给定的，假设设计桩顶标高-1.6米，土方开挖后根据高程控制标准点正负0.00在桩身上标高-1.6米处作标记，即桩顶标高，此标高以上部分桩头需要破除。承台底标高一般比桩顶标高低10cm，因为通常设计要求桩顶要伸入承台内10cm。挖桩间土机械挖土人工辅助挖土机械挖土方94%人工挖土方6%eg：中山市某土方工程拟采用人工挖基础，该工程为独立基础，垫层尺寸为2200*3000，垫层标高为-2.8m，室外地坪为-0.3m，该土三类湿土，经计算工程量为4000m3，计算分部分项工程费（人工单价120元/工日）。解：A1-131.人工费=[52.812*1.18+14.96]*1202.材料费：——3.机械费：——4.管理费=365.295.利润=1*18%$=(1+2+3+4+5)*4000/100工程量计算规则1.1.1平整场地建筑底面积工程量＝24.24×11.04-(3×6-0.24)×3.3包括落地阳台、地下室出入口、采光井和通风竖井所占面积。基础施工工作面宽度表1.1.2基础施工所需的工作面，按下表计算，几种材料取最大值。基础材料单边工作面宽度(mｍ)毛石、条石基础砖基础混凝土垫层、基础支模板基础垂直面防水层150200300600KHKHBHCC工作面：C放坡系数：K砼垫层灰土土方开挖深度1.1.2开挖深度，按基础垫层底至交付施工场地标高确定。沟槽挖土深度（h）挖沟槽长度1.1.2外墙按中心线长度计算；内墙按图示基础（含垫层）底面之间净长度计算。外、内墙突出部分的沟槽体积，并入相应工程量内计算。L中L净例：汕头某土方工程，采用机械挖基础，土质为二类土，自卸汽车运土，余土需运距1km，计算工程量并套取相应定额。灰土垫层,砖基础）L中=(7.2+14.4+5.4+13.7)×2=81.40mL净=(9.6-1.54)+(9.6+2.1-1.54)=18.22m工程量=(81.4+18.22)×[1.54×0.15+(1.54+（1.54+0.75*2.35*2)）×2.35/2]=612.02m3①机械挖沟槽：94%A1-22+6%A1-10。②自卸汽车运土：A1-57。2、挖基坑的计算挖地坑工程量计算公式（一）计算公式常见几何体V坑=所挖几何体的体积（二）挖地坑工程量计算公式]ba)bb)(aa(ab[6hV11111aba1b1h11.4土石方回填—基础回填基础回填土此部分，基础施工时尚无。例：广州某工程基础如图所示，基础为桩承台，垫层为素砼垫层，垫层底长、宽外边尺寸分别为4.5和5.5m，厚为100mm。垫层底标高为-4.25m，设计室外垫层标高为-0.45m。土壤类别为三类土，采用人工挖土，基础做完后，回填土移挖作填，回填土为人工夯实，余土人工装载重汽车外运3km。问题：1.计算以下分项工程的工程量：（1）挖土工程量；（2）基础回填土工程量；（3）弃土外运工程量。2.计算分部分项工程费（人工费120，利润18%。挖土工程量：放坡系数0.33a1=4.5+0.3*2=5.1,b1=5.5+0.3*2=6.1,h=4.25-0.45=3.8,a=a1+h*0.33*2=7.608,b=b1+h*0.33*2=8.608(1)挖土V=h/6*(ab+(a+a1)*(b+b1)+a1ba)=3.8/6*(7.608*8.608+(7.608+5.1)*(8.608+6.1)+5.1*6.1)=179.56（m3)(2)回填V=挖土V-设计室外地坪标高以下砌筑物V=179.56-（4.5*5.5*0.1+4.3*5.3*1.9+0.5*0.5*1.8*4）=129.33(m3)(3)外运V=挖土V-回填V=179.56-129.33=50.232.(考虑增加工日）A1-13,A1-145,A1-57+2A1-58.A1-47+A1-48,A1-51,A1-46,A1-13人：120*（52.812+14.96）才：0机:0管理：417.48利：人*0.18综合单价￥=（1+2+3+4+5）*/100A1-145人：23.814*120材料：0机：0管理188.25利润：人*18%综合单价=（1+2+3+4+5）/100DJ01A=2.7+0.1*2+0.3*2=BA1=A+0.67*2.1*2=B1V=2.1/6(AB+(A+A1)(B+B1)+A1B1)谢谢！
