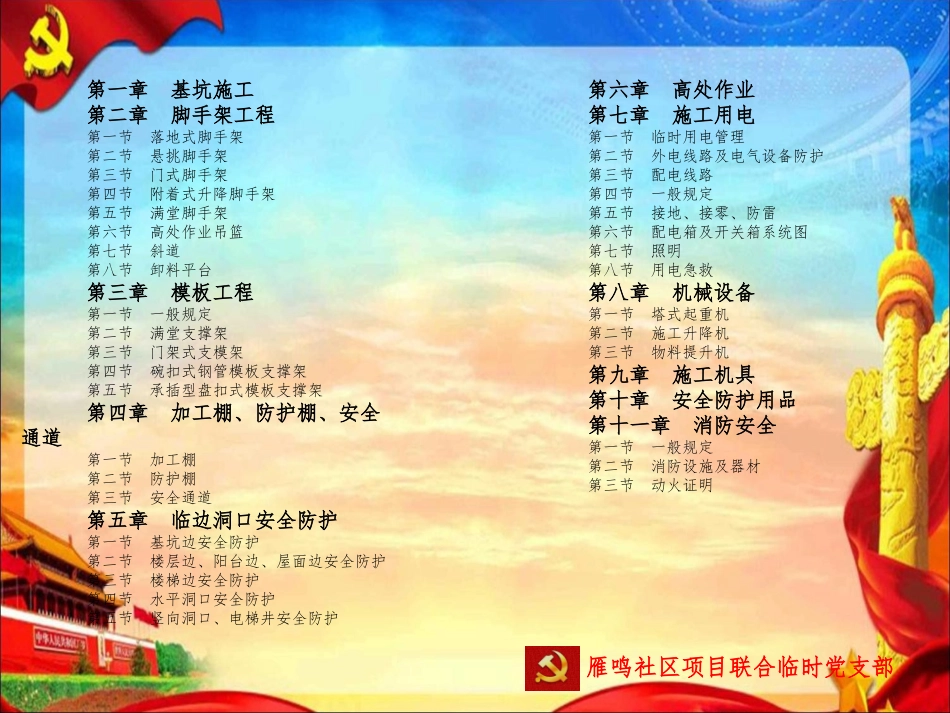

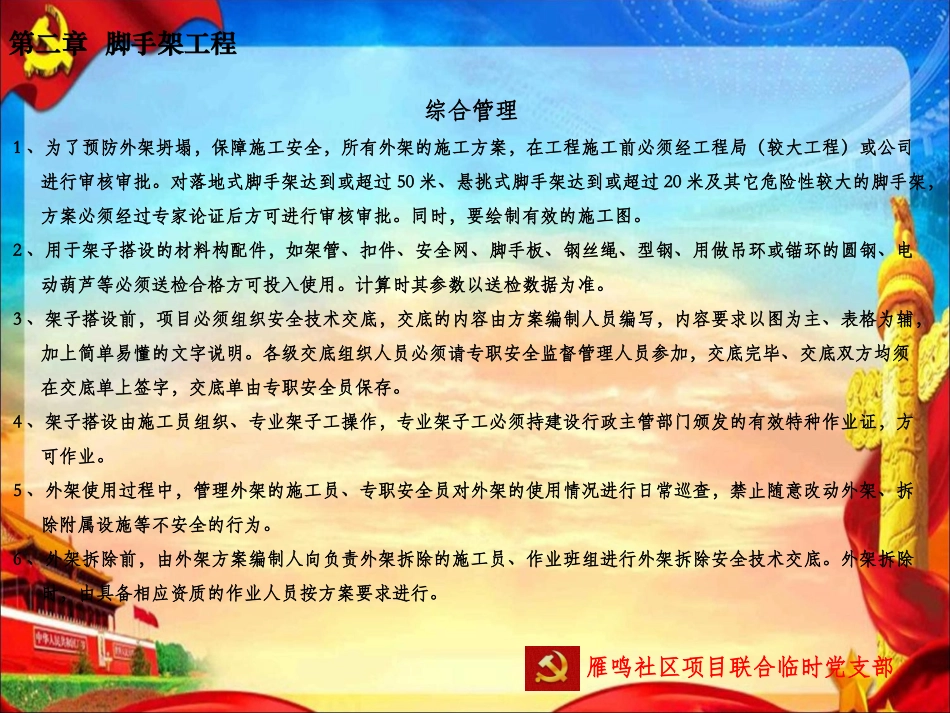

雁鸣社区项目联合临时党支部安全质量标准化雁鸣社区项目联合临时党支部第一章基坑施工第二章脚手架工程第一节落地式脚手架第二节悬挑脚手架第三节门式脚手架第四节附着式升降脚手架第五节满堂脚手架第六节高处作业吊篮第七节斜道第八节卸料平台第三章模板工程第一节一般规定第二节满堂支撑架第三节门架式支模架第四节碗扣式钢管模板支撑架第五节承插型盘扣式模板支撑架第四章加工棚、防护棚、安全通道第一节加工棚第二节防护棚第三节安全通道第五章临边洞口安全防护第一节基坑边安全防护第二节楼层边、阳台边、屋面边安全防护第三节楼梯边安全防护第四节水平洞口安全防护第五节竖向洞口、电梯井安全防护第六章高处作业第七章施工用电第一节临时用电管理第二节外电线路及电气设备防护第三节配电线路第四节一般规定第五节接地、接零、防雷第六节配电箱及开关箱系统图第七节照明第八节用电急救第八章机械设备第一节塔式起重机第二节施工升降机第三节物料提升机第九章施工机具第十章安全防护用品第十一章消防安全第一节一般规定第二节消防设施及器材第三节动火证明雁鸣社区项目联合临时党支部第二章脚手架工程综合管理1、为了预防外架坍塌，保障施工安全，所有外架的施工方案，在工程施工前必须经工程局（较大工程）或公司进行审核审批。对落地式脚手架达到或超过50米、悬挑式脚手架达到或超过20米及其它危险性较大的脚手架，方案必须经过专家论证后方可进行审核审批。同时，要绘制有效的施工图。2、用于架子搭设的材料构配件，如架管、扣件、安全网、脚手板、钢丝绳、型钢、用做吊环或锚环的圆钢、电动葫芦等必须送检合格方可投入使用。计算时其参数以送检数据为准。3、架子搭设前，项目必须组织安全技术交底，交底的内容由方案编制人员编写，内容要求以图为主、表格为辅，加上简单易懂的文字说明。各级交底组织人员必须请专职安全监督管理人员参加，交底完毕、交底双方均须在交底单上签字，交底单由专职安全员保存。4、架子搭设由施工员组织、专业架子工操作，专业架子工必须持建设行政主管部门颁发的有效特种作业证，方可作业。5、外架使用过程中，管理外架的施工员、专职安全员对外架的使用情况进行日常巡查，禁止随意改动外架、拆除附属设施等不安全的行为。6、外架拆除前，由外架方案编制人向负责外架拆除的施工员、作业班组进行外架拆除安全技术交底。外架拆除时，由具备相应资质的作业人员按方案要求进行。雁鸣社区项目联合临时党支部雁鸣社区项目联合临时党支部雁鸣社区项目联合临时党支部雁鸣社区项目联合临时党支部雁鸣社区项目联合临时党支部雁鸣社区项目联合临时党支部雁鸣社区项目联合临时党支部雁鸣社区项目联合临时党支部雁鸣社区项目联合临时党支部雁鸣社区项目联合临时党支部第一节落地式脚手架一、脚手架外观形象立杆、横杆、防护栏杆为黄色，剪刀撑为红白色相间（每段长度为400mm）。每隔一组或两组剪刀撑设置一道警示带，警示带高度为300mm连续设置，色带采用红白相间色，条宽300mm，材质为硬质板材，固定于立杆内侧。脚手架外侧满挂密目安全网，安全网强度符合规范要求张挂平整，并保持整洁无破损。剪刀撑的斜撑每6M必须与架体有三个连接点。脚手架外观形象第二章脚手架工程雁鸣社区项目联合临时党支部脚手架立面图脚手架剖面图第二章脚手架工程雁鸣社区项目联合临时党支部旋转扣件十字扣件接头扣件钢管第二章脚手架工程雁鸣社区项目联合临时党支部二、基础脚手架地基与基础的施工，应根据脚手架所受荷载、搭设高度、搭设场地土质情况与现行国家标准《建筑地基基础工程施工质量验收规范》GB50202的有关规定进行。压实填土地基应符合现行国家标准《建筑地基基础设计规范》GB50007的相关规定；灰土地基应符合现行国家标准《建筑地基基础工程施工质量验收规范》GB50202的相关规定。垫木厚度≮10cm的C20砼垫层脚手架基础土层夯实沟盖板排水沟沟垫层第二章脚手架工程雁鸣社区项目联合临时党支部三、连墙件1、连墙件必须采用刚性构件；连墙件必须分别与内外立杆相连接，水平杆与预埋杆用十字扣件连接并加设防滑扣；尽可能靠近外架主接点与预埋杆根部,偏离主节点的距离...
