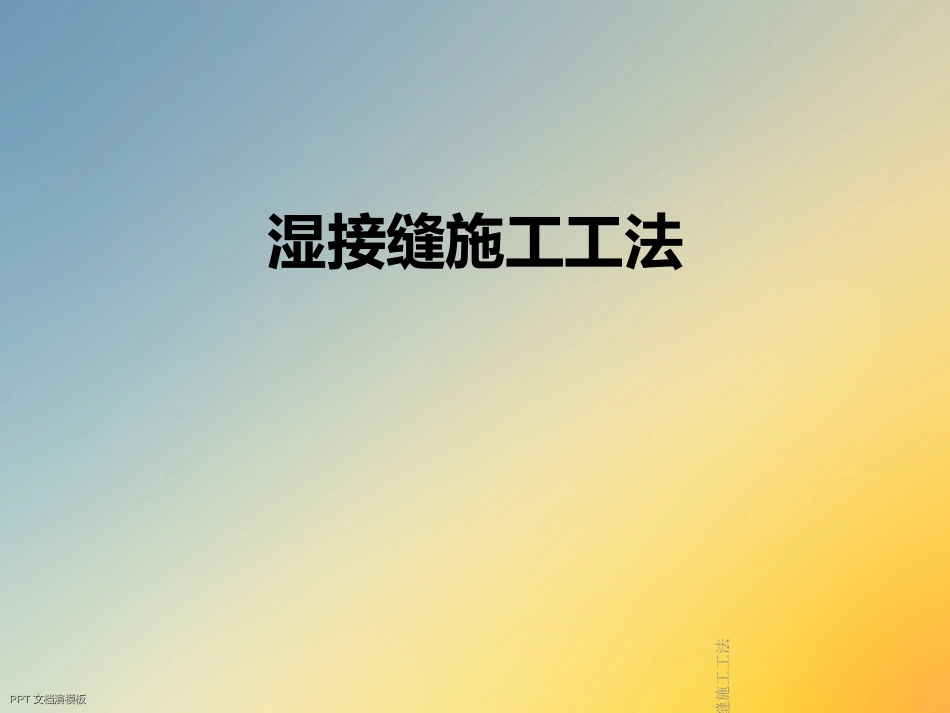

24/10/20湿接缝施工工法PPTPPT文档演模板文档演模板湿接缝施工工法湿接缝施工工法PPTPPT文档演模板文档演模板主要目录•编制依据•编制原则•工程概况•施工工艺•质量保证措施•安全保证措施•环境保护措施•文明施工措施湿接缝施工工法PPTPPT文档演模板文档演模板编制依据•两阶段施工图设计图纸•现场路勘调查所获得的工程地质、水文地质、当地资源、交通状况及施工环境等调查资料；•《公路桥涵施工技术规范》（TF50-2011）；•《公路工程质量检验评定标准》{JTJ071—98}；湿接缝施工工法PPTPPT文档演模板文档演模板编制原则•坚持科学性、先进性、经济型、合理性与实用性相结合的原则。•整体推进、均衡生产，确保总工期的原则。•保证重点，突破难点，质量至上的原则。•保持施组设计严肃性与动态控制相结合的原则。•强化组织指挥，加强管理，保工期、保质量、保安全。•优化资源配置，实行动态管理。•文明施工，保护环境。湿接缝施工工法PPTPPT文档演模板文档演模板一、工程概况•本合同段桥梁上部结构为预应力混凝土箱梁结构、其中跨径L=30m的箱梁有240片，跨径L=40m的箱梁有120片箱梁现浇顶板、横隔板、湿接缝采用C50混凝土。湿接缝施工工法PPTPPT文档演模板文档演模板二、施工准备和施工工艺湿接缝施工工法PPTPPT文档演模板文档演模板2.1、施工准备•梁体架设之前，测量组要及时在支座垫石上定出支座中心，并测出每个支座垫石的标高，标高符合设计时应及时安装橡胶支座，支座安装前垫石表面必须清理干净，对不符合设计标高的垫石，用环氧树脂砂浆抹平调到设计标高，垫石标高控制在3mm以内，并按设计尺寸标出橡胶支座中心，准确安放橡胶支座在垫石上，确保橡胶支座和垫石的中心线重合。湿接缝施工工法PPTPPT文档演模板文档演模板•梁板架设位置准确，各种预埋钢筋调直对齐。对安装完成的组合梁进行内、外边线的复测，同时对每片梁进行标高复测，并对需进行中线、标高调整的梁进行调整。•标高调整利用两只100T油顶配合，进行单端的逐个调整。调整后标高经监理复测后方可进行后继施工。湿接缝施工工法PPTPPT文档演模板文档演模板2.2、主要机械及人员配备•各桥配备钢筋加工机械一套，混凝土运输车3台，插入式振捣器50#2台。人员情况：钢筋工10名，模板工8名，混凝土工5名，张拉工4名。湿接缝施工工法PPTPPT文档演模板文档演模板2.3、模板制作及施工工艺湿接缝施工工法PPTPPT文档演模板文档演模板2.3.1、现浇横隔板•在施工前对横隔梁端头凿毛进行检查，凿毛达到规范要求，钢筋表面的油渍、漆度、鳞绣等清除干净，使得梁体和钢筋与现浇混凝土能够更好的结合。两梁体端头预留的钢筋焊接达到要求，其余预留钢筋可采用绑扎。湿接缝施工工法PPTPPT文档演模板文档演模板•横隔板施工采用竹胶板拼模，竹胶板不小于1.5mm，横隔梁两侧竹胶板宽不小于79cm，即两侧包边不小于10cm，封底采用竹胶板，设置对拉螺杆，四周加固牢靠。湿接缝施工工法PPTPPT文档演模板文档演模板施工工艺•施工准备•钢筋加工制作•洒水养生•模板安装•混凝土浇筑•钢筋绑扎•施工准备湿接缝施工工法PPTPPT文档演模板文档演模板2.3.2、湿接头施工•在施工前对梁体的端头进行凿毛，钢筋表面的油渍、漆度、鳞绣等清除干净，使得梁体和钢筋与现浇混凝土能够更好的结合。两梁体端头顶板和底板预留的钢筋要提前焊接起来，其余预留钢筋可采用绑扎。湿接缝施工工法PPTPPT文档演模板文档演模板•在安装中横梁底模时底模中线和盖梁的中心线必须重合，安装中横梁底模在支座位置时可采用塑料布、施工棉四周围包裹橡胶支座，防止在施工混凝土时混凝土污染支座，模板间有缝隙地方用施工棉塞死，底模支撑加固采用纵为15*10cm和横向15*15cm的方木，纵横向方木间的空隙用木楔楔死。湿接缝施工工法PPTPPT文档演模板文档演模板•中横梁与梁体衔接部位定型钢模加固时，应先在盖梁上用冲击钻打眼，并打入Φ22的钢筋头，再采用10*10的方木一头顶在钢筋头上一头支撑在定型钢模的底部和一根10*10的方木一头顶在钢筋头上支撑在定型钢模顶部；中横梁的两侧模板用5*5的方木作为背方向距控制在70～80cm之间，模板上下用拉杆拉紧；在加...
