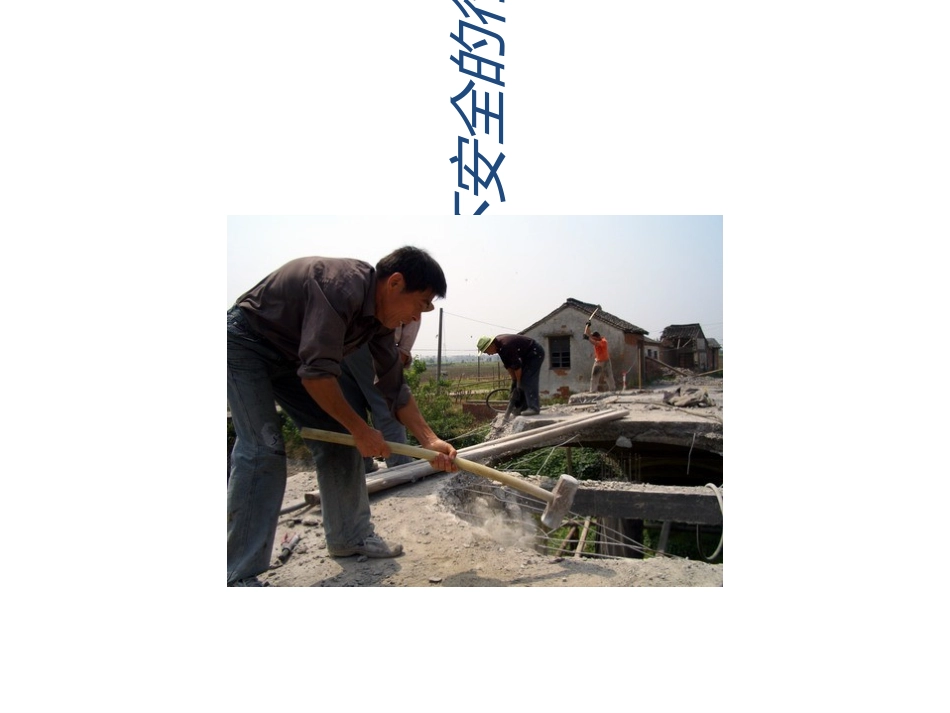

识图(桥梁图)及监管重点不安全的行为安全的施工行为拆桥基本要求•1、要检查施工单位的拆除专项方案•2、施工单位要配备专职安全员•3、拆除机械设备要证照齐全•4、拆除时施工现场要封闭，不允许无关人员进入现场•5、特种设备操作人员要持证上岗•6、施工前要进行安全技术交底基础放样图放样的基本监管要点•1、检查导线控制点是否存在是前提条件•2、现场应存放状况良好的测量仪器•3、施工技术人员应该能熟练的操作测量仪器•4、应根据实际桥位放样情况与路线的走向进行对比，复核桥位放样正确与否基础开挖尺寸及基础尺寸检查图基础开挖尺寸监管要点•1、检查施工单位是否在开挖前放样出基础大致轮廓线•2、基础开挖到设计高程后，测量底口断面尺寸是否比设计基础尺寸总长大2米左右•3、检查桥梁中心线两边长度尺寸是否等长•4、基础背墙处间距预留是否合理•5、台背放坡是否合理扩大基础施工期间排水示意图排水监管要点•1、在台背顶端后1米左右位置要设置截水沟•2、在基底四周要设置集水沟•3、在基础的一角要设置一个比集水沟深的集水井，便于放置水泵抽水排水•4、及时施工基础和墙身，及时回填土，避免长时间抽水•5、遇见流沙层，不宜采取集水沟排水方式排水钻孔灌注桩施工示意图水下混凝土施工示意图钻孔灌注桩及水下混凝土监管要点•1、泥浆比重、稠度、砂率指标控制•2、混凝土塌落度控制•3、导管埋深控制•4、拆卸导管控制•5、现场试验仪器是否良好可用下部结构施工控制重力式基础现浇墙身背墙支撑情况现浇墙身模板侧面支撑情况现浇墙身模板整体外观拉杆模内情况模内支撑情况混凝土浇筑现浇墙身模板拆除后的外观现浇墙身施工监管要点•1、支撑墙身基础的强度必须到底设计要求•2、墙身模板的质地要坚硬、表面光滑•3、墙身模板支撑力量要大于混凝土浇筑时涨模的力量，避免涨模导致返工•4、采用对拉螺栓紧固模板时，模内应加支撑，避免模板向内收缩•5、混凝土浇筑时应分层浇筑、振捣密实•6、拆模后及时养护，防止混凝土开裂现浇混凝土支架预压示意图支架现浇图片基础处理不符合要求支架预压的监管要点•1、支架材料•2、支架搭设的步距•3、支架下基础的控制•4、支架搭设高度调节控制•5、支架预压重量的控制•6、支架预压时间长短控制•7、支架安全性控制混凝土拌合施工图混凝土拌合及施工的监管要点•1、检查碎石（粒径、集配、压碎值、含泥量）•2、检查黄砂（细度模数、集配、含泥量）•3、检查水泥（标号、稳定性）•4、检查配合比•5、检查拌合设备•6、检查运输设备•7、检查振捣设备•8、检查养护设备梁板钢筋控制钢筋加工及安装的监管要点•1、钢筋的质量（正规厂家和地条钢的差别）•2、钢筋下料的长度控制•3、钢筋节点的敷设控制•4、钢筋安装间距的控制•5、钢筋安装混凝土保护层的控制•6、保护层垫块的品质，安装位置，位置布设的控制•7安装变形控制台冒施工质量控制台冒的施工质量控制要点•1、横坡度的控制•2、混凝土质量的控制•3、支座垫石的质量控制•4、抗震锚栓的控制支座及支座安装图支座安装的监管要点•1、支座的检验报告•2、支座垫石高度及平整度•3、支座安装位置的精确度•4、梁底板的平整度•5、支座垫石与梁底板的相对平行度•6、梁板安装时梁板的滑动导致支座的倾斜等病害的控制桥面铺装的图片梁板安装的控制要点•吊点控制桥面铺装的监管要点•1、桥面铺装层钢筋架立钢筋的布置控制•2、桥面铺装层钢筋距离梁顶板的间距控制•3、混凝土拌合及施工质量的控制•4、混凝土在梁板上施工时，严格控制钢筋与桥面板间距是保证桥面铺装层混凝土质量的关键•5、横坡度的控制也很重要•6、养护是最终质量的保证防撞护栏图片防撞护栏的施工监管要点•1、护栏钢筋的预埋长度、间距控制•2、护栏钢筋的焊接质量控制•3、护栏混凝土浇筑时在变截面处混凝土的振捣非常关键，要充分振捣，排出气泡，防止出现蜂窝麻面现象•4、混凝土的养护•5、混凝土保护层的控制回填土的控制图片回填土质量控制监管事项•1、要分层回填，每层回填压实厚度不超过15公分•2、注意回填土灰土拌合质量及含水量控制•3、注意要严格控制回填土的压实度•4、注意...
