矢量数据分析VIP免费

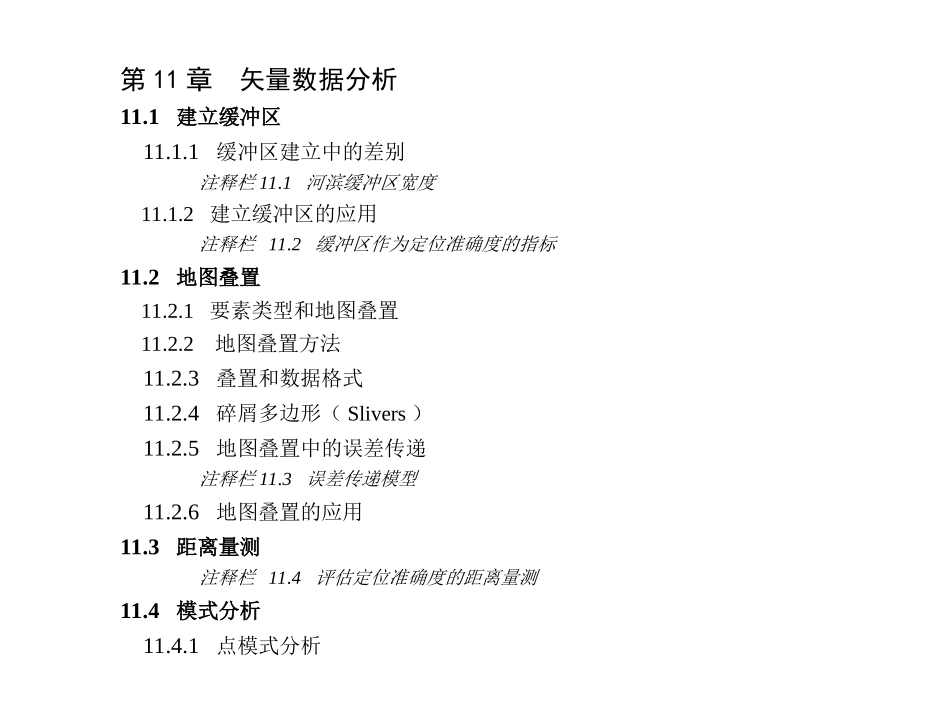

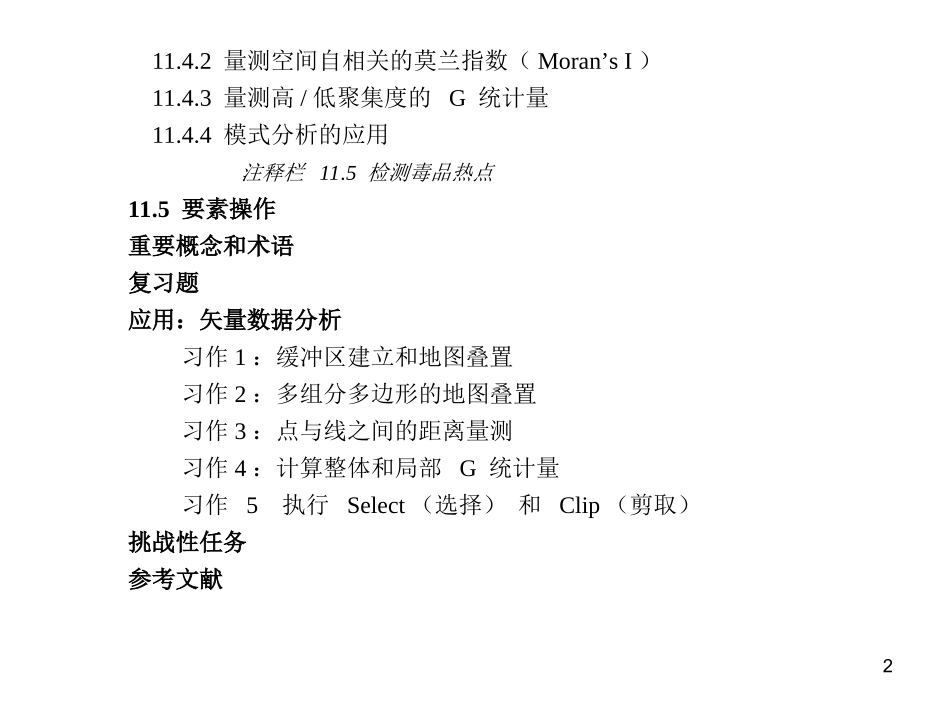

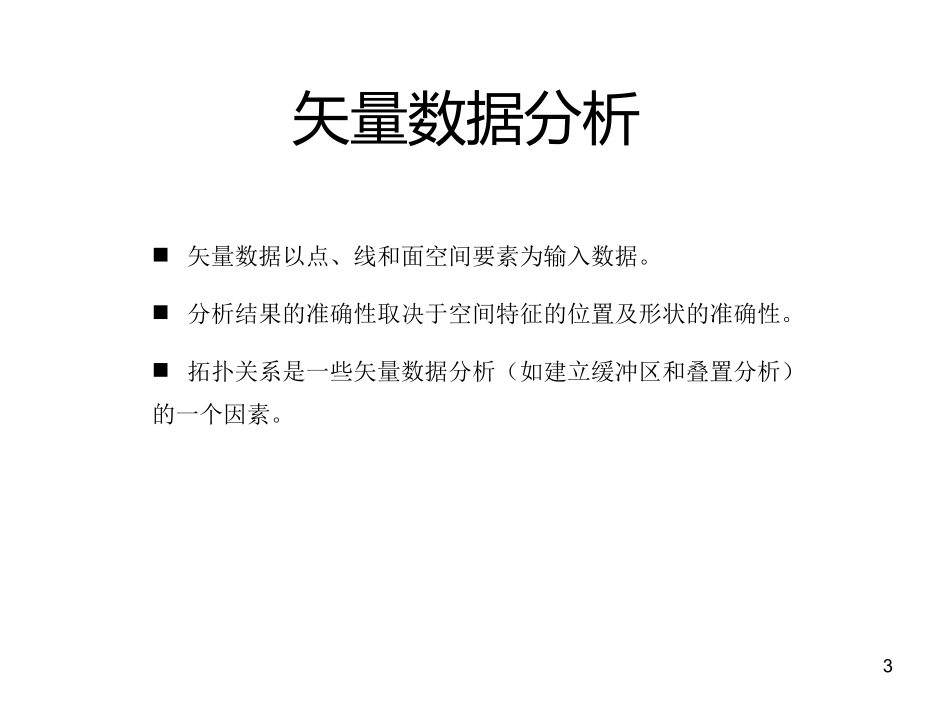

第11章矢量数据分析11.1建立缓冲区11.1.1缓冲区建立中的差别注释栏11.1河滨缓冲区宽度11.1.2建立缓冲区的应用注释栏11.2缓冲区作为定位准确度的指标11.2地图叠置11.2.1要素类型和地图叠置11.2.2地图叠置方法11.2.3叠置和数据格式11.2.4碎屑多边形（Slivers）11.2.5地图叠置中的误差传递注释栏11.3误差传递模型11.2.6地图叠置的应用11.3距离量测注释栏11.4评估定位准确度的距离量测11.4模式分析11.4.1点模式分析211.4.2量测空间自相关的莫兰指数（Moran’sI）11.4.3量测高/低聚集度的G统计量11.4.4模式分析的应用注释栏11.5检测毒品热点11.5要素操作重要概念和术语复习题应用：矢量数据分析习作1：缓冲区建立和地图叠置习作2：多组分多边形的地图叠置习作3：点与线之间的距离量测习作4：计算整体和局部G统计量习作5执行Select（选择）和Clip（剪取）挑战性任务参考文献3矢量数据分析矢量数据以点、线和面空间要素为输入数据。分析结果的准确性取决于空间特征的位置及形状的准确性。拓扑关系是一些矢量数据分析（如建立缓冲区和叠置分析）的一个因素。4建立缓冲区基于邻近（proximity）概念，建立缓冲区可把地图分为两个区域：一个区域位于所选地图要素的指定距离之内，另一个区域在指定距离之外。在指定距离之内的区域称为缓冲区。围绕点建立缓冲区产生圆形缓冲区。围绕线建立缓冲区形成一系列围绕每条线段的长条形缓冲带。围绕多边形建立缓冲区则生成由该多边形边界向外延伸的缓冲区。5图11.1围绕点、线和面建立的缓冲区6缓冲区建立中的差别缓冲距离（又叫缓冲大小）未必为常数，可以根据给定字段取值而变化。对线要素建立缓冲区未必在线两侧都有缓冲区，可以只在线的左侧或右侧建立缓冲区。缓冲区边界也可以被融合掉，使得缓冲区之间没有叠置区。7图11.2用不同缓冲距离建立的缓冲区8图11.3有四个环的缓冲区9图11.4未作边界融合（上图）与已作边界融合（下图）的缓冲区10地图叠置地图叠置操作是将两个要素图层的几何形状和属性组合在一起，生成新的输出图层。输出图层的几何形状代表来自各输入图层的要素的几何交集。输出图层的每个要素包含所有输入图层的属性组合，而这种组合不同于其邻域。11图11.5地图叠置把两幅图层的几何形状和属性组合到一幅新图层（图中的虚线仅为了说明，在输出图层中并不存在）12要素类型和地图叠置按要素类型，地图叠置分成“点与多边形的叠置”、“线与多边形的叠置”和“多边形与多边形的叠置”等三种类型。13图11.6点与多边形的叠置。输入图层为点状图层，输出图层也是点状图层，但已含有多边形图层的属性数据14图11.7线与多边形的叠置。输入数据为线图层，输出图层也是线图层，但有两点不同于输入图层：线已被分割成两段，且这些线段具有来自叠置多边形图层的属性数据15图11.8多边形与多边形的叠置。在本图中，叠置的两个图层的区域范围相同。将两个图层的几何形状和属性合并生成了一个多边形图层16地图叠置方法所有叠置方法都是基于布尔连接符的运算，即AND、OR和XOR。若使用AND连接符，则此叠置操作为求交（Intersect）。若使用OR连接符，则此叠置操作称为联合（Union）。若使用XOR连接符，则此叠置操作称为对称差异（SymmetricalDifference）或差异（Difference）。若使用以下表达式[（inputlayer）AND（identitylayer）]OR（inputlayer），则该叠置操作称为识别（Identity）或减去（Minus）。17图11.9Union法的输出图层中保留了两个输入图层的全部区域范围18图11.10Intersect法的输出图层中仅保留两个输入图层的共同区域19图11.11Symmetricaldifference法在输出图层中仅保留各输入图层独有的区域20图11.12Identity法生成的输出图层与输入图层的范围相同，然而输出图层包含来自识别图层的几何形状和属性21碎屑多边形（Slivers）多边形图层叠置的常见错误是形成碎屑多边形，即沿着两个输入图层的相关或共同边界线生成的碎屑多边形。ArcGIS用聚合容差就会将落在指定距离之内的点和线接合到一起。22图11.13图中上部边界有一系列碎屑多边形（阴影区），它是在输入图层的多条海岸线叠置中形成的23图11.14聚合容...
