手机工厂测试培训教程VIP免费

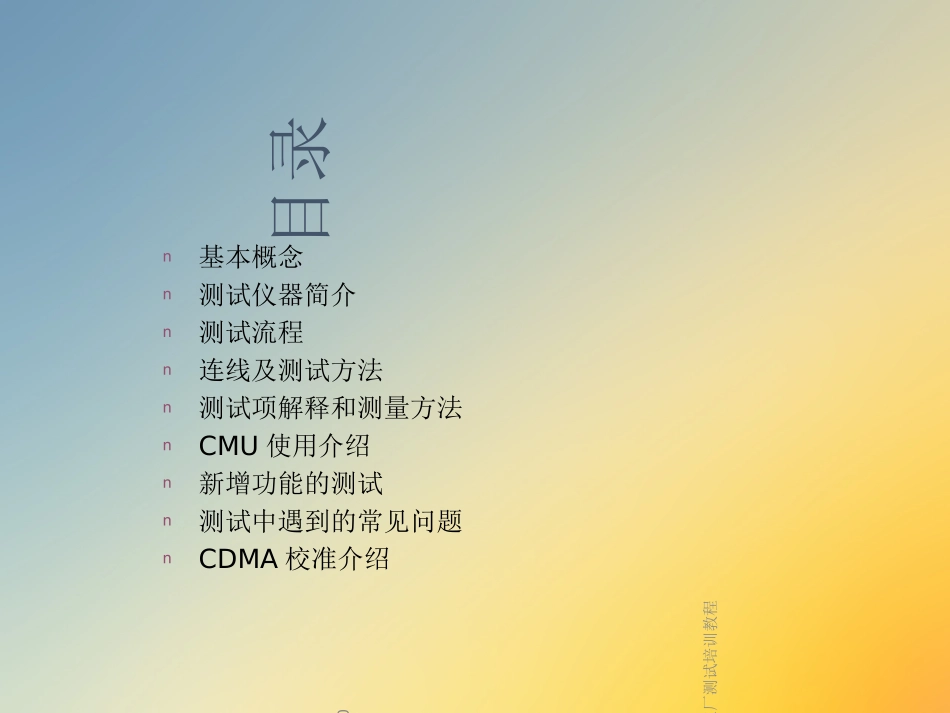

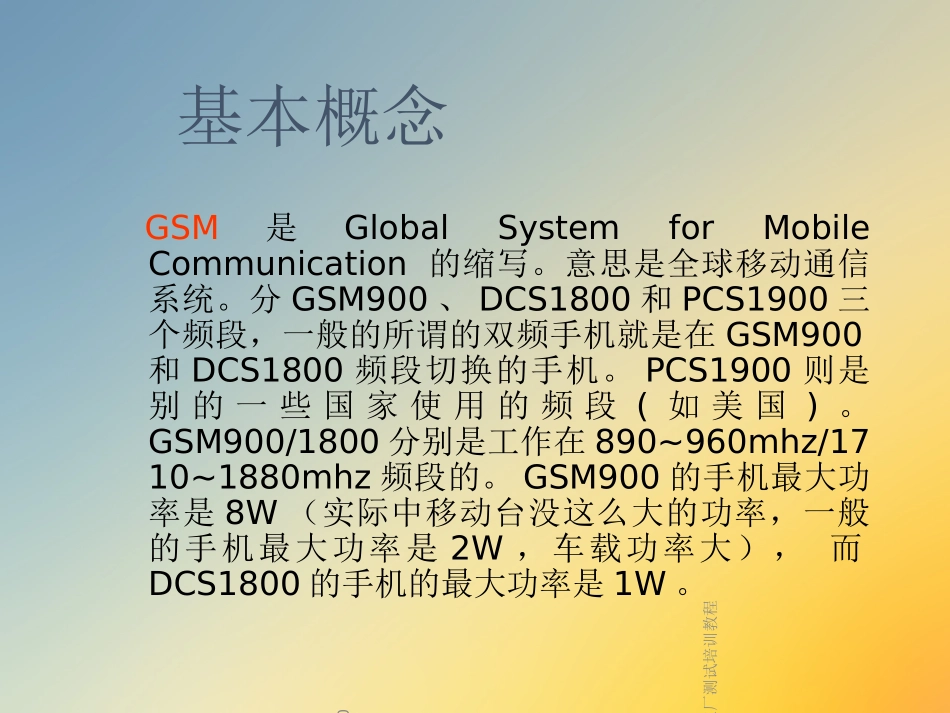

24/10/20手机工厂测试培训教程手机工厂测试培训教程24/10/20手机工厂测试培训教程目录n基本概念n测试仪器简介n测试流程n连线及测试方法n测试项解释和测量方法nCMU使用介绍n新增功能的测试n测试中遇到的常见问题nCDMA校准介绍24/10/20手机工厂测试培训教程基本概念GSM是GlobalSystemforMobileCommunication的缩写。意思是全球移动通信系统。分GSM900、DCS1800和PCS1900三个频段，一般的所谓的双频手机就是在GSM900和DCS1800频段切换的手机。PCS1900则是别的一些国家使用的频段(如美国)。GSM900/1800分别是工作在890~960mhz/1710~1880mhz频段的。GSM900的手机最大功率是8W（实际中移动台没这么大的功率，一般的手机最大功率是2W，车载功率大），而DCS1800的手机的最大功率是1W。24/10/20手机工厂测试培训教程GSM频段nGSM900nF(CH)=890+(CH-1024)*0.20CH[955,1023]nF(CH)=890+CH*0.20CH[0,124]nTX/RXDuplex:45MHznMSTx890–914.8MHznMSRx935–959.8MHznDCSFrequencyChannelnGSM1800nF(CH)=1710.2+(CH-512)*0.20CH[512,885]nTX/RXDuplex:95MHznPCSFrequencyChannelnGSM1900nF(CH)=1850.2+(CH-512)*0.20CH[512,885]nTX/RXDuplex:80MHz24/10/20手机工厂测试培训教程网络组成－－基站BTS基站：basetransceiverstation基站首要是收发器，收发器的多少决定小区的容量，一个收发器能支持8个用户。一个小区由3个天线，一个发射，两个接收（分级接收）。每个BTS都会有一套收发器。一个BTS覆盖一个小区，BTS发送BCH信号在RF信道的0时隙。BCH帮助Mobile识别/寻找网络。小区的手机用户容量依靠信道数GSM空中接口的数据传输速率是13Kbps,即BTS收发语音数据速率是13KB/S.有BTS命令手机设置其发射功率、迁时、切换。24/10/20手机工厂测试培训教程网络组成－－基站控制器几个BTS基站连接一个BSC,基站安排信道配置、切换、和BTS连接BSC;所有的BSC连接至MSC每个BTS连结BSC用abis接口，是2Mbps的连接。使用microwavelink、opticalfiber、co-axialline等方式连接.Microwavelink经常是最好的连接方式选择。BSC连结MSC使用的是A口在BSC可提供小区广播等服务。24/10/20手机工厂测试培训教程图表1GSM网络24/10/20手机工厂测试培训教程网络组成－－MobileSwitchingCenter是网络的核心，呼叫建立、保持、和释放；链接BSC和PSTN、认证、呼叫转接、短信息、收费等。当用户增加到一定数量时，可增加MSC；MSC与MSC之间使用GMSC连结（GATEWAY）当呼叫建立时，MSC起到保持通话和断开通话的功能。存储所有的用户数据和它们的相关特征。介于MS和PSTN之间，交换通信数据.MSC是GSM网络的心脏。是与别的GSM网络、非GSM网络的连接口。MSC主要功能：认证、位置更新、连接、收费、呼叫转接、SMS。当用户增加时，超过一个MSC的容量，就需要多一个MSC，就增加一倍的用户24/10/20手机工厂测试培训教程网络组成－－其他TRAN----Transcoding/rateadapterunit速率适配器HLR----Homelocationregister归属位置寄存器VLR----visitinglocationregister访问位置寄存器AUC----Authenticationcenter鉴权中心EIR----Equipmentidentifyregister装备身份中心BC----Billingcenter收费中心OMC----Operationandmaintenancecenter操作运营中心SMSC----短信中心24/10/20手机工厂测试培训教程CI----CellIdentity小区身份，网络中每个小区都有唯一的识别号CI，一个小区有56个用户可同时通话。24/10/20手机工厂测试培训教程调制方式GSM采用的是0.3GMSK调制高斯最小频移键控，0.3是描述滤波器带宽和比特率的关系,不是相位调制，是一种典型的数字调频调制，实际上是调频。0和1代表的是载波加减不同的频率+67.708KHZ和-67.708KHZ，1被看作是相位增加90度，0被看作是相位在相反方向改变，两个频率表示频移键控;语音编码速率时13kbps.数据速率(调制速率)BIT传送速率是270.833Kbps。刚好是四倍于射频频移。这样一来就有效的减少调制频谱和提高了通道利用率.高斯滤波:剧烈的频率变化会导致频谱扩散,所以用滤波器进行滤波平滑后,减少频谱扩散;RF载频加67.708和减67.708KHZ;靠频率转移.24/10/20手机工厂测试培训...
