手机中传感器的调查报告VIP免费

手机中传感器的调查报告_第1页
1/22
手机中传感器的调查报告_第2页
2/22
手机中传感器的调查报告_第3页
3/22

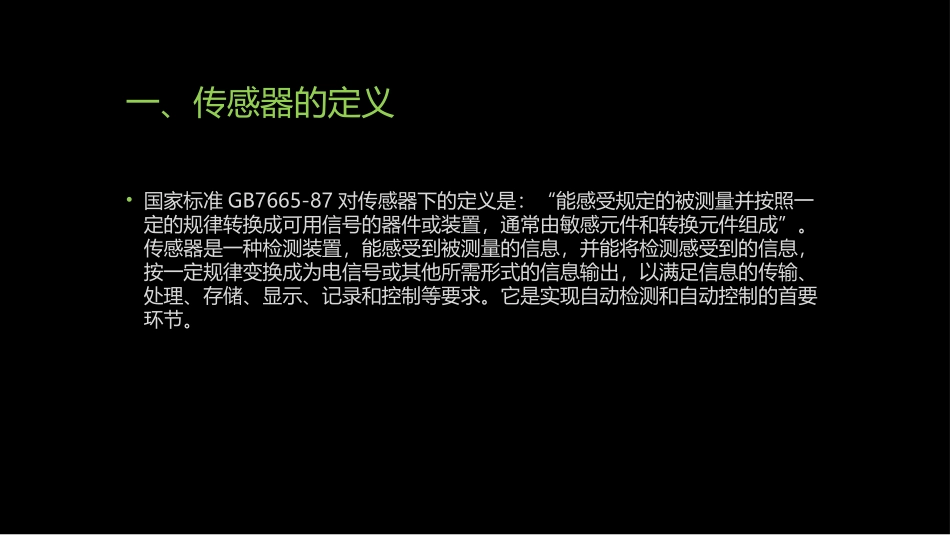

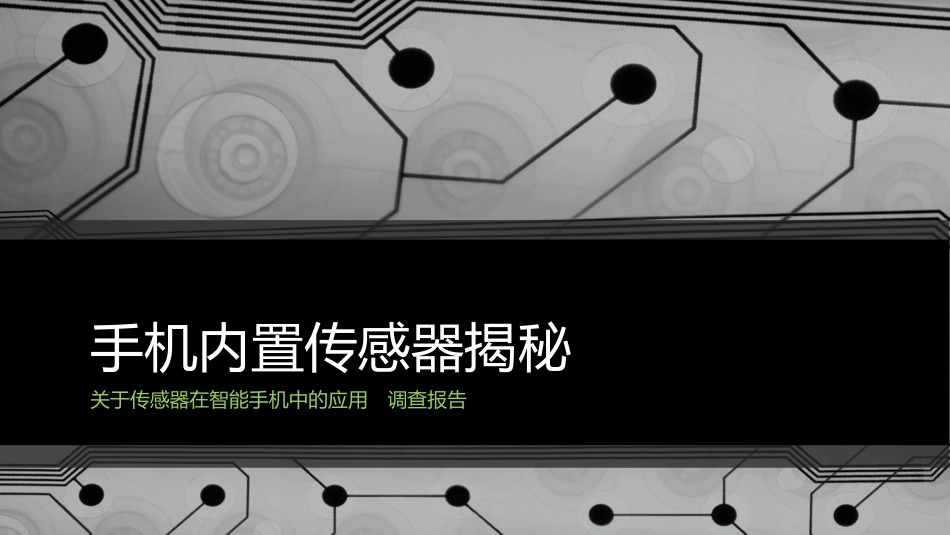

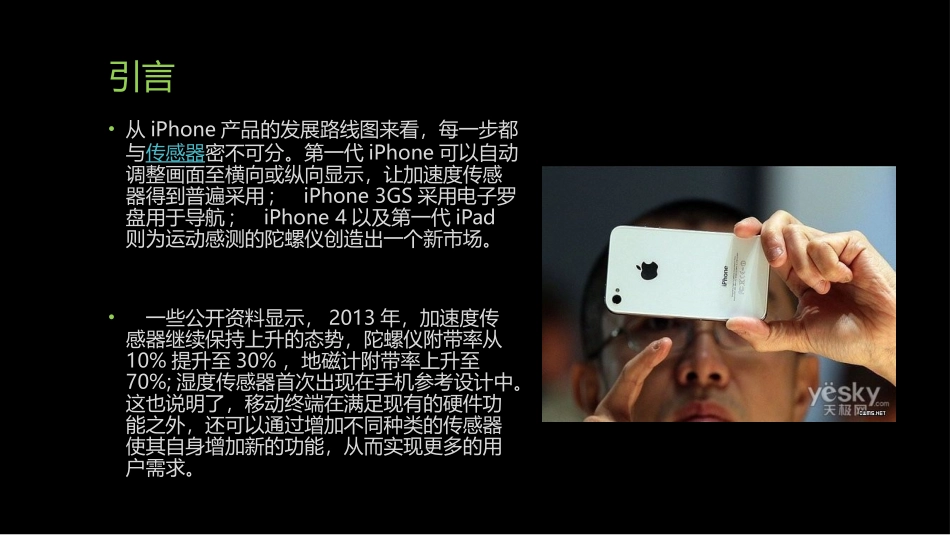

手机内置传感器揭秘关于传感器在智能手机中的应用调查报告引言•从iPhone产品的发展路线图来看,每一步都与传感器密不可分。第一代iPhone可以自动调整画面至横向或纵向显示,让加速度传感器得到普遍采用;iPhone3GS采用电子罗盘用于导航;iPhone4以及第一代iPad则为运动感测的陀螺仪创造出一个新市场。•一些公开资料显示,2013年,加速度传感器继续保持上升的态势,陀螺仪附带率从10%提升至30%,地磁计附带率上升至70%;湿度传感器首次出现在手机参考设计中。这也说明了,移动终端在满足现有的硬件功能之外,还可以通过增加不同种类的传感器使其自身增加新的功能,从而实现更多的用户需求。一、传感器的定义•国家标准GB7665-87对传感器下的定义是:“能感受规定的被测量并按照一定的规律转换成可用信号的器件或装置,通常由敏感元件和转换元件组成”。传感器是一种检测装置,能感受到被测量的信息,并能将检测感受到的信息,按一定规律变换成为电信号或其他所需形式的信息输出,以满足信息的传输、处理、存储、显示、记录和控制等要求。它是实现自动检测和自动控制的首要环节。二、传感器在智能手机中的应用现状三轴陀螺仪陀螺仪(Gyroscope),是一种用来传感与维持方向的装置,基于角动量守恒的理论设计出来的。陀螺仪主要是由一个位于轴心且可旋转的轮子构成。陀螺仪一旦开始旋转,由于轮子的角动量,陀螺仪有抗拒方向改变的趋向。三轴陀螺仪:即同时测定6个方向的位置,移动轨迹,加速。体积小、重量轻、结构简单、可靠性好,是激光陀螺的发展趋势。对于激光陀螺则更多应用于军事方面。iPhone4采用的“三轴陀螺仪”,也叫微机械陀螺仪也可称作MEMS陀螺仪。芯片内部含有一块微型磁性体,可以在手机进行旋转运动时产生的科里奥力作用下向X,Y,Z三个方向发生位移,利用这个原理便可以测出手机的运动方向。而芯片核心中的另外一部分则可以将有关的传感器数据转换为iPhone4可以识别的数字格式,所以,当该系统运行时,无论你将iPhone4上移或者甩动,里面的芯片接受指令就会向iPhone4的CPU传输数据,使得iPhone4能够做出正确的回应。目前手机中采用的三轴陀螺仪用途主要体现在游戏的操控上,有了三轴陀螺仪,可以完全摒弃以前通过方向按键来控制游戏的操控方式,我们只需要通过移动手机相应的位置,既可以达到改变方向的目的,使游戏体验更加真实、操作更加灵活。如果说,重力感应器所能测的是直线的,方面感应器所测的是平面的,那么三轴陀螺仪所测的方向和位置则是立体的。电子罗盘也叫数字指南针、方位传感器。是利用地磁场来定北极的一种方法。一般有用磁阻传感器和磁通门加工而成的电子罗盘电子罗盘图片SEALSVR7内置电子罗盘电子罗盘可以分为平面电子罗盘和三维电子罗盘。平面电子罗盘要求用户在使用时必须保持罗盘的水平,否则当罗盘发生倾斜时,也会给出航向的变化而实际上航向并没有变化。虽然平面电子罗盘对使用时要求很高,但如果能保证罗盘所附载体始终水平的话,平面罗盘是一种性价比很好的选择。三维电子罗盘克服了平面电子罗盘在使用中的严格限制,因为三维电子罗盘在其内部加入了倾角传感器,如果罗盘发生倾斜时可以对罗盘进行倾斜补偿,这样即使罗盘发生倾斜,航向数据依然准确无误。有时为了克服温度漂移,罗盘也可内置温度补偿,最大限度减少倾斜角和指向角的温度漂移。三维电子罗盘由三维磁阻传感器、双轴倾角传感器和MCU构成。三维磁阻传感器用来测量地球磁场,倾角传感器是在磁力仪非水平状态时进行补偿;MCU处理磁力仪和倾角传感器的信号以及数据输出和软铁、硬铁补偿。该磁力仪是采用三个互相垂直的磁阻传感器,每个轴向上的传感器检测在该方向上的地磁场强度。重力传感器重力感应技术:利用压电效应实现,简单来说是测量内部一片重物(重物和压电片做成一体)重力正交两个方向的分力大小,来判定水平方向。通过对力敏感的传感器,感受手机在变换姿势时,重心的变化,使手机光标变化位置从而实现选择的功能。手机重力感应指的是手机内置重力摇杆芯片,支持摇晃切换所需的界面和功能,甩歌甩屏,翻转静音,甩动切换视频等,是一种非常具有使用乐趣的功能。光线传感器...
