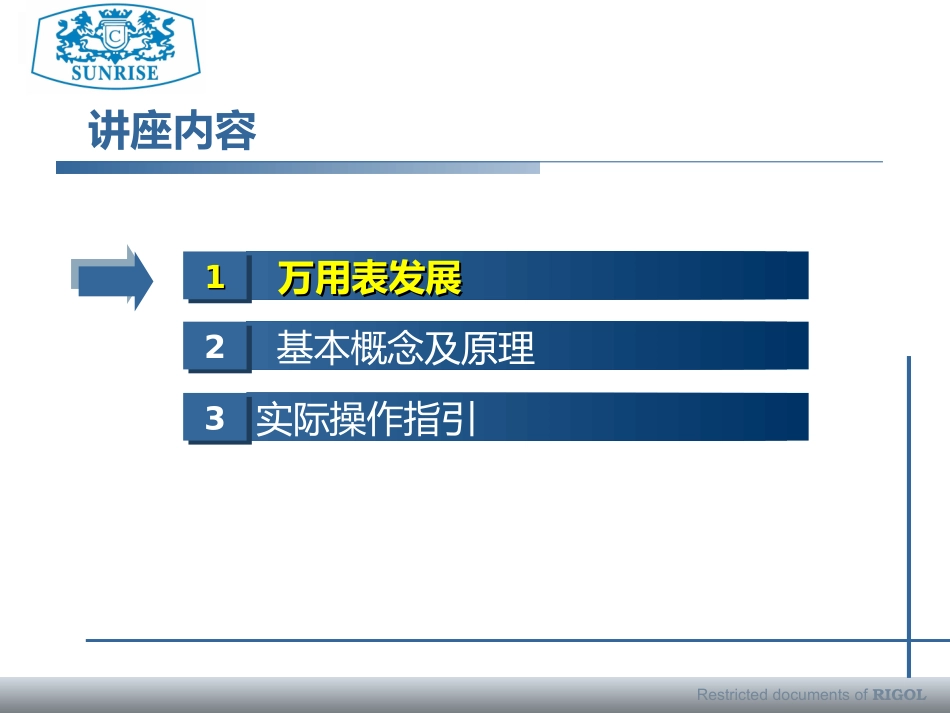

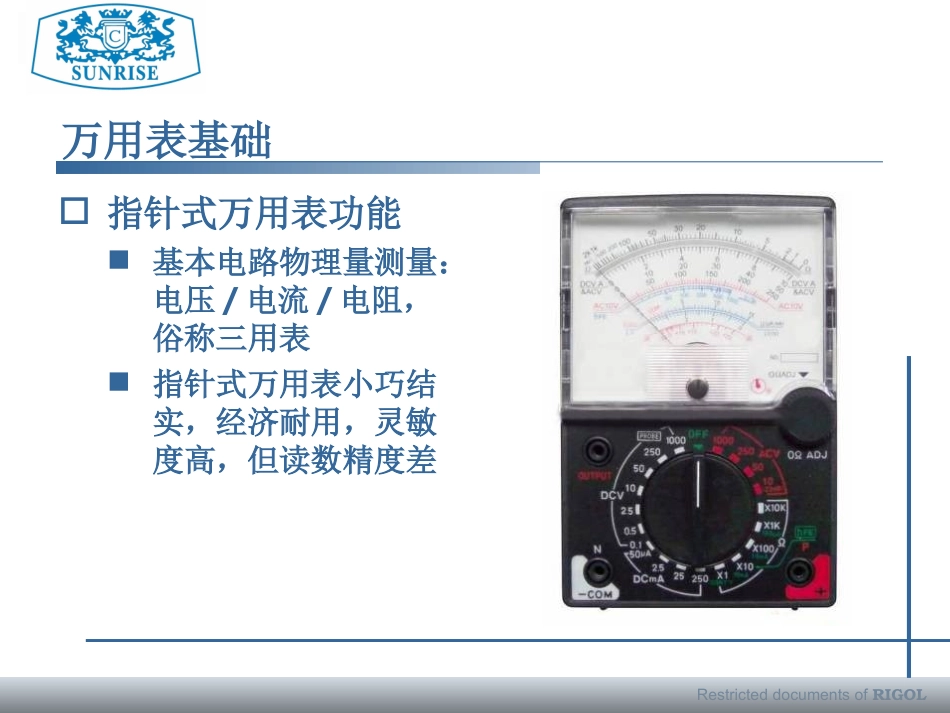

数字万用表操作指引广州市东方电器有限公司品管部编制RestricteddocumentsofRIGOL讲座内容万用表发展万用表发展1111基本概念及原理22实际操作指引33RestricteddocumentsofRIGOL万用表基础指针式万用表功能基本电路物理量测量：电压/电流/电阻，俗称三用表指针式万用表小巧结实，经济耐用，灵敏度高，但读数精度差RestricteddocumentsofRIGOL模拟万用表原理利用一只灵敏的磁电式直流电流表（微安表）做表头。当微小电流通过表头，就会有电流指示。但在表头表头不能通过大电流，所以，必须上并联与串联一些电阻进行分流或降压，从而测出电路中的电流、电压和电阻。RestricteddocumentsofRIGOL数字万用表数字式万用表快速精确读数更高的精度和准确度除具有指针式万用表的一般测试功能外．还可测试电容、温度和频率等参数过载保护及抗干扰能力强RestricteddocumentsofRIGOL高精度数字万用表非常高的精度和准确度，达到５位半或６位半更多的测量功能高速高精度的数据采集集成各种通信接口RIGOLDM3000高精度数字万用表RestricteddocumentsofRIGOL讲座内容万用表发展11基本概念及原理基本概念及原理2222实际操作指引33RestricteddocumentsofRIGOL电路的基本概念电流I：电荷的定向移动叫做电流。电压U：电荷之所以能够流动，是因为有电位差。电位差也就是电压。电阻R：电路中对电流通过有阻碍作用并且造成能量消耗的部分叫做电阻。周期T：交流电完成一次完整的变化所需要的时间叫做周期。频率f：交流电在1s内完成周期性变化的次数叫做频率。RestricteddocumentsofRIGOL电路的基本概念电容C：在两个相互绝缘的导体上，加上一定的电压，它们就会储存一定的电量。其中一个导体储存着正电荷，另一个导体储存着大小相等的负电荷。储存的电量和加上的电压是成正比的，它们的比值叫做电容。短路：电源未经过负载或者电器而直接由导体接通形成闭合回路。(通常这是一种严重而应该尽可能避免电路的故障,会导致电路因电流过大而烧毁并发生火灾。)RestricteddocumentsofRIGOL电路的基本概念断路：又叫开路，即通常所说的不通电。RestricteddocumentsofRIGOL欧姆定律导体中的电流I和导体两端的电压U成正比，和导体的电阻R成反比，即I=U/R这个规律叫做欧姆定律。如果知道电压、电流、电阻三个量中的两个，就可以根据欧姆定律求出第三个量。RestricteddocumentsofRIGOL测量直流电流原理运用欧姆定率：I=U/R电流通过电阻，在电阻上产生压降，此时可以通过测量此时的直流电压，换算后就可以得到支流电流值．DCIRDCVRestricteddocumentsofRIGOL二线电阻测量最常用的电阻测量方法VLoHiRDUTRwireRwirevIIIRestricteddocumentsofRIGOL二极管测试半导体二极管（以下简称二极管）是内部具有一个PN结，外部具有两个电极的一种半导体器件二极管有多种类型，按制作的材料不同，分为锗二极管和硅二极管RestricteddocumentsofRIGOL讲座内容万用表发展11基本概念及原理22实际操作指南实际操作指南3333RestricteddocumentsofRIGOL测量电阻将黑表笔插入COM口，红表笔插入VΩ口，调到200Ω档或者合适的档位。两表笔测试端短接，读出内阻。测试待测元件（如50线圈），读出阻值，再减去内阻，即为最终电阻值。RestricteddocumentsofRIGOL测量直流电压将黑表笔插入COM口，红表笔插入VΩ口，调到20V档或者合适的档位。测试待测直流电源，读出电压值。*测量档位一定要比待测电压值高。RestricteddocumentsofRIGOL测量交流电压将黑表笔插入COM口，红表笔插入VΩ口，调到750V~档或者合适的档位。测试待测交流电源，读出电压值。*测量档位一定要比待测电压值高。RestricteddocumentsofRIGOL测量直流电流将黑表笔插入COM口，红表笔插入mA口，调到2mA档或者合适的档位。将待测电路断开，将红黑表笔串入该回路，读出电流值。*测量档位一定要比待测回路电流值高。RestricteddocumentsofRIGOL测量交流电流将黑表笔插入COM口，红表笔插入mA口，调到200mA～档或者合适的档位。将待测电路断开，将红黑表笔串入该回路，读出电流值。*测量档位一定要比待测回路电流值高。RestricteddocumentsofRIGOL简易测量通断将黑表笔插入COM口，红表笔插入VΩ口，调到档。直接测量待测元件/电路。蜂鸣器发声为通，无声为断。*仅作简易测量通断用，不能测量出电阻值。RestricteddocumentsofRIGOLThanks
