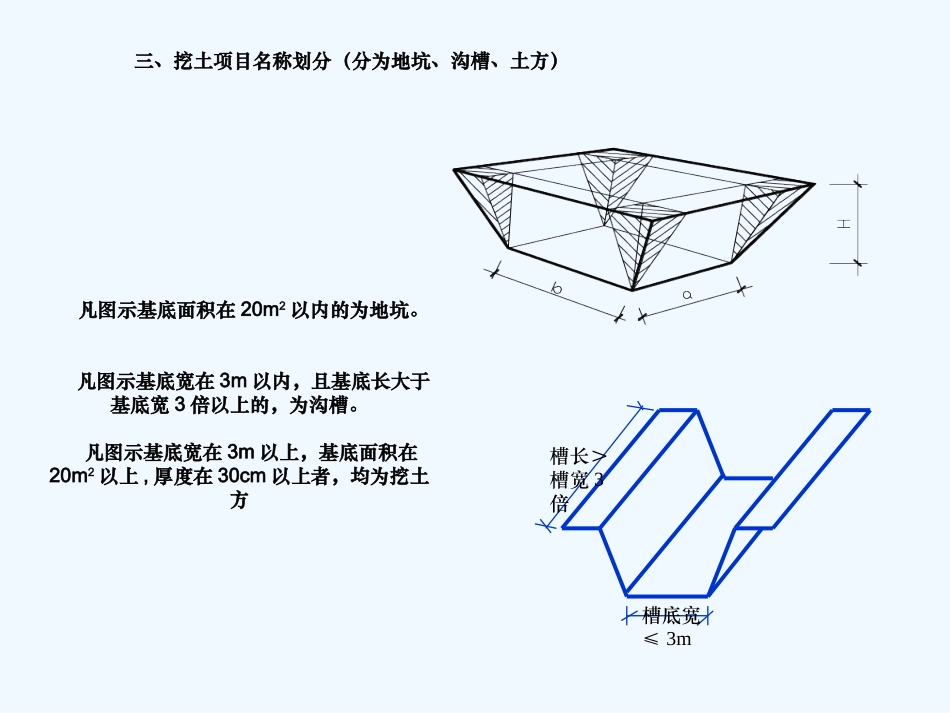

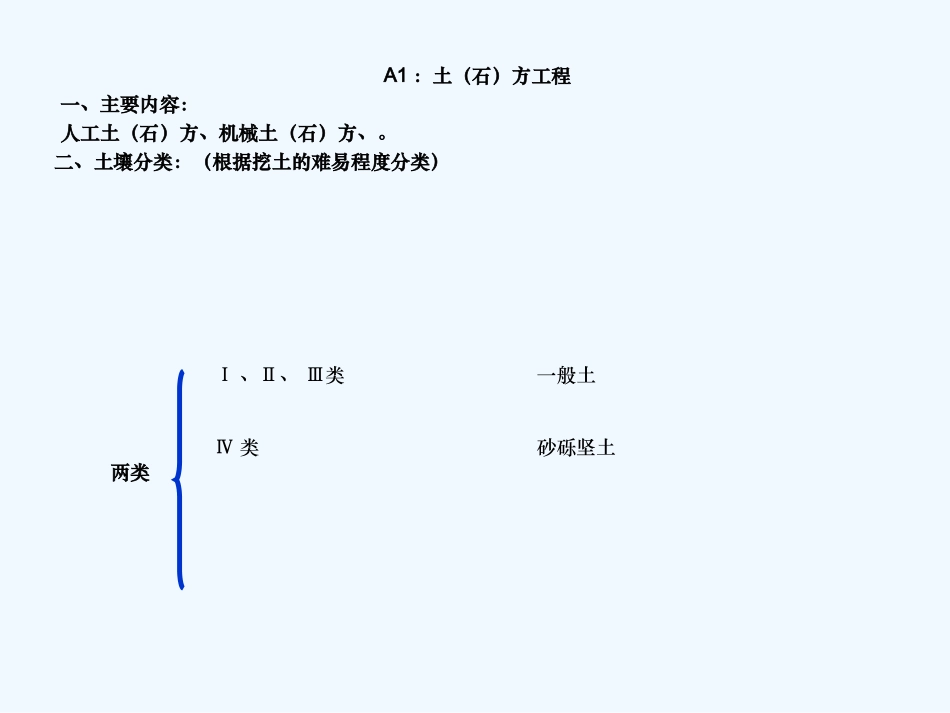

土石方工程教程A1：土（石）方工程一、主要内容：人工土（石）方、机械土（石）方、。二、土壤分类：（根据挖土的难易程度分类）Ⅰ、Ⅱ、Ⅲ类Ⅳ类一般土砂砾坚土两类三、挖土项目名称划分（分为地坑、沟槽、土方）凡图示基底面积在20m2以内的为地坑。凡图示基底宽在3m以内，且基底长大于基底宽3倍以上的，为沟槽。凡图示基底宽在3m以上，基底面积在20m2以上,厚度在30cm以上者，均为挖土方槽长＞槽宽3倍槽底宽≤3mS＝16m2b＝2m思考：S＝16m2b＝4mS＝40m2b＝4mS＝40m2b＝2m四、放坡系数及工作面的确定：1、放坡起点：放坡起点，是指某类别土壤边壁竖直不加支撑开挖的最大深度。2、放坡系数：放坡系数：边坡宽度B与其高度H之比表示。K＝B/H土壤类别放坡起点深度(m)人工挖土（1:k）机械挖土（1:k）坑内作业坑上作业一般土1.351:0.431:0.291:0.71砂砾坚土2.001:0.251:0.101:0.33注：在同一坑、槽或沟内如遇不同类别土壤时，其放坡起点深度和坡度系数可按各类土壤占全部深度的百分比加权计算。例：已知某基坑开挖深度H＝10m，其中一般土6m，砂砾坚土4m，采用正铲挖土机坑内作业，试确定其放坡系数。解：k＝1041.0629.0例：已知某开挖深度H＝2.2m，槽底宽A＝2m，土为一般土，采用人工放坡开挖，试确定上口宽度。解：k＝0.43H=2.2A/=A+2KH=2+2×0.43×2.2＝3.892m3、工作面C根据基础施工的需要，挖土时按基础垫层的双向尺寸向周边放出一定范围的操作面积，作为工人施工时的操作空间，这个单边放出宽度，就称为工作面。基础材料每边工作面宽度（mm）砖基础200浆砌毛石、条石基础150混凝土基础垫层支模板300混凝土基础支模板300基础垂直面作防水层800（防水层面）五、工程量计算：综合单价中，土方体积均按天然实体积（即自然方）编制，工程量计算时均按自然方计算。1、人工挖地坑：A、不放坡：挖土平面形状：挖土断面：则V＝ABHBAHB、放坡：挖土平面形状：挖土断面：则V＝H×（S上＋S下＋4×S中）/6整理得：V＝（A＋KH）（B+KH）H＋K2H3/3BAH2、人工挖地槽：A、不放坡：挖土断面：则V＝BH∑L∑LHBB、放坡：挖土断面：则V＝∑L×（上底＋下底）×H/2＝∑L×（B＋2KH＋B）×H/2＝∑L×（B＋KH）×H∑LHB3、人工挖土方：A、不放坡：挖土平面形状：挖土断面：则V＝ABH（同地坑）BAHB、放坡：挖土平面形状：挖土断面：则V＝H×（S上＋S下＋4×S中）/6整理得：V＝（A＋KH）（B+KH）H＋K2H3/3（同地坑）BAH注：（1）、A、B尺寸应考虑是否留工作面、是否支挡土板；（2）、H：从设计基础底标高（基础垫层底标高）至设计室外地坪标高的高度计算。（3）、∑L：外中内净即挖沟槽长度，外墙按图示中心线长度计算；内墙按图示基础底面之间挖土净长线长度计算。∑L：外中内净1、定义——是指建筑场地以内，以设计室外地坪为准，±30cm挖、填土方及找平。4、场地平整：≤30cm≤30cm4、场地平整：AB工程量按图示尺寸以建筑物首层面积计算，则：S=AB断面形式图S断建筑工程计量与计价地槽宽度B为基础(基础垫层)底部宽度C为方便基础施工而留设的操作空间，称为工作面。当基础施工中无需留设工作面时，C=0；K为放坡系数地槽深度H槽底面至设计室外地坪基槽长度L外墙按外墙的中心线L中内墙按内墙地槽的净长线L内槽参数解释KHKHBHCC建筑工程计量与计价六、综合单价的使用：1、人工挖地槽地坑，深度超过4m时，以相应的4m深子目单价为基础，分别乘以系数：6m以内为1.10，8m以内为1.15，10m以内为1.20，l0m以上为1.25。同时每100m3土方另增加少先吊3.25个台班。少先吊3.25个台班相应的机械费为：42.95×3.25=139.59元/100m3。试确定下列各条件下的人工挖地坑综合单价。①开挖深度2．50m，一般土，干土，放坡开挖；②开挖深度2．50m，一般土，湿土，放坡开挖；③开挖深度6．50m，一般土，干土，放坡开挖；④开挖深度6．50m，一般土，湿土，放坡开挖；【解】：①(1-28)=1939.99元/100m3②(1-28)换=(1-28)+人工费*（1.18-1）=1939.99+1539.10*0.18＝2217.03元/100m3③(1-29)换=(1-29)*1.15+3.25*42.95=2186.81*1.15+3.25*42.95=2654.42元/100m3...
