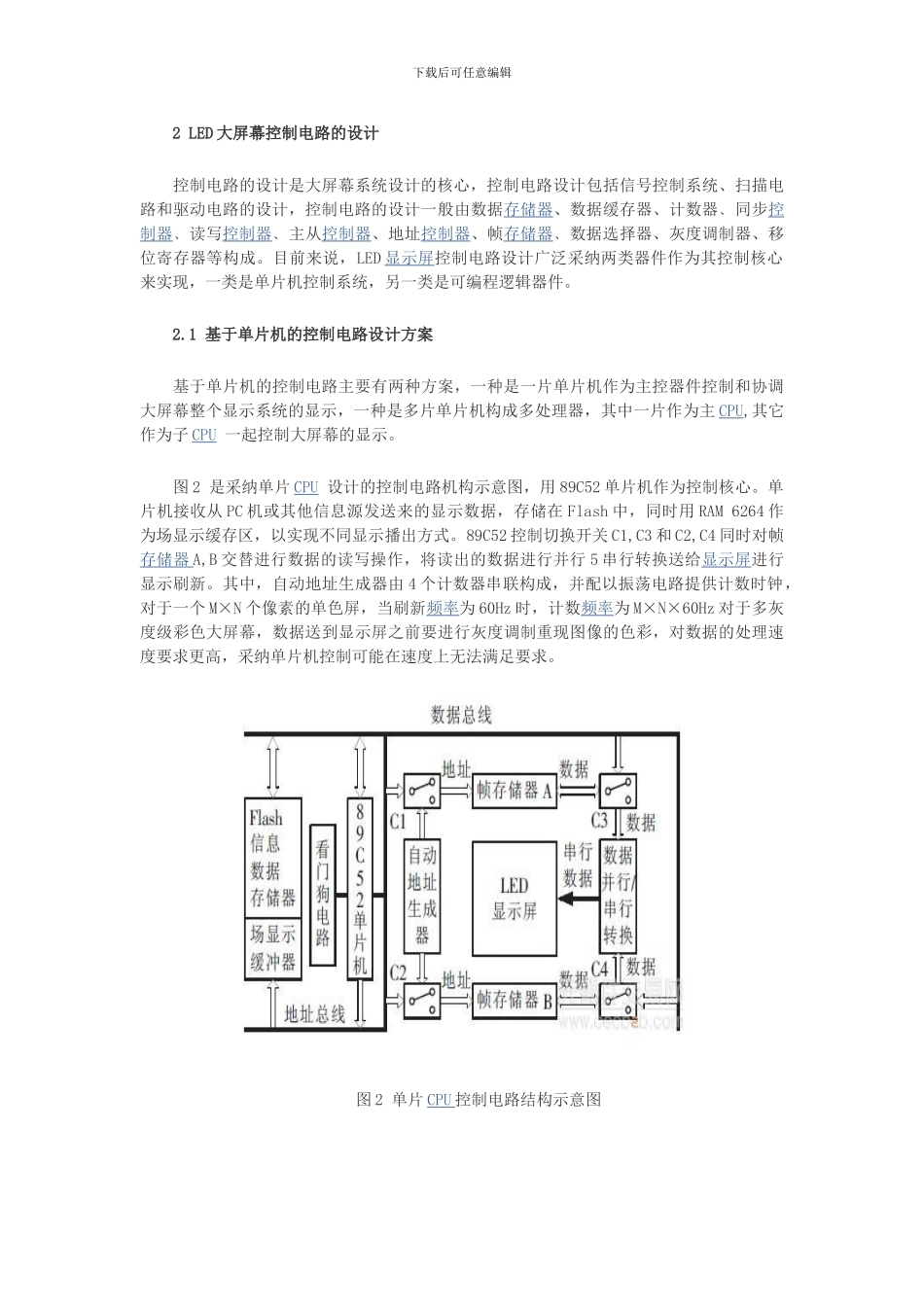

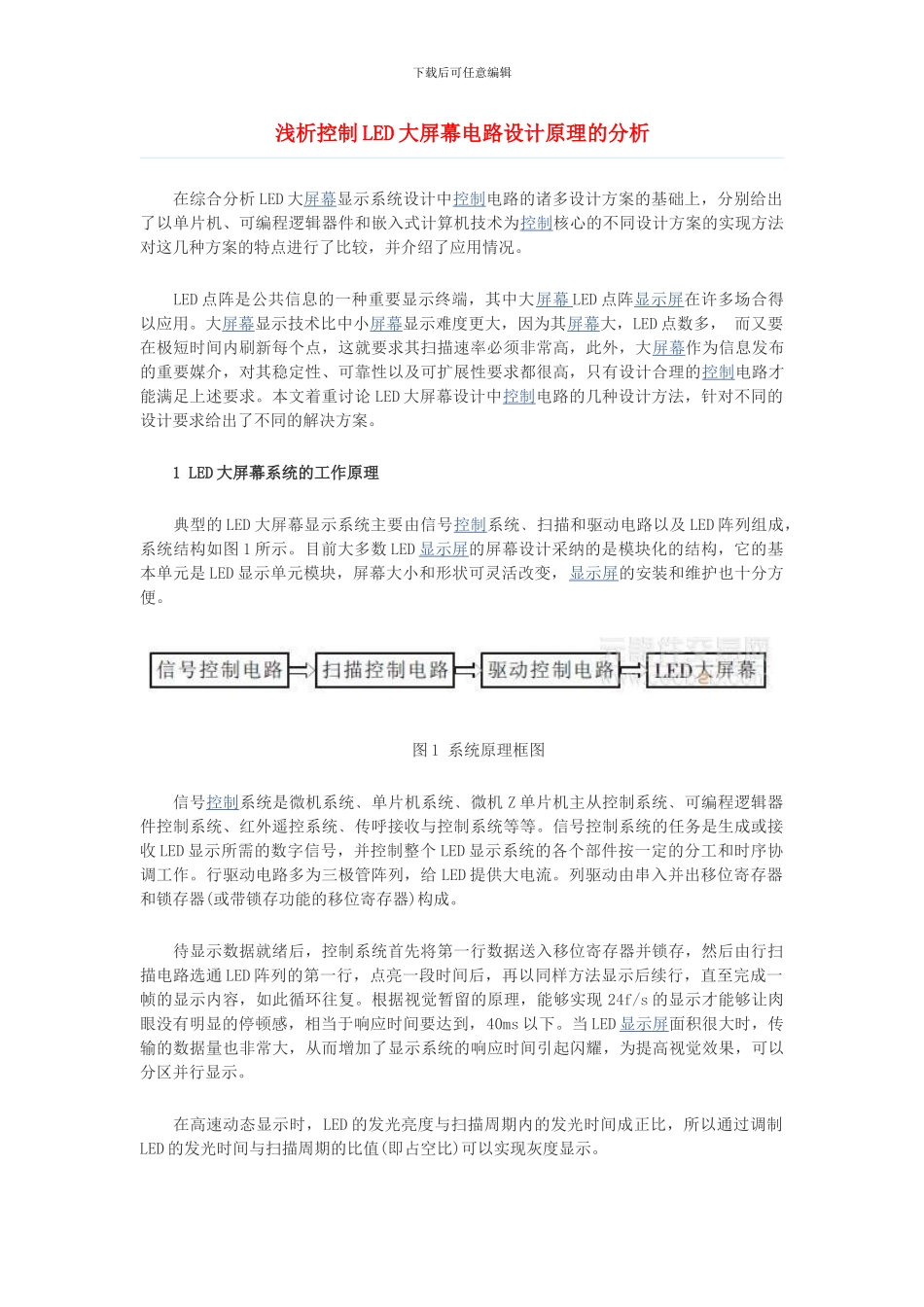

下载后可任意编辑浅析控制 LED 大屏幕电路设计原理的分析 在综合分析 LED 大屏幕显示系统设计中控制电路的诸多设计方案的基础上，分别给出了以单片机、可编程逻辑器件和嵌入式计算机技术为控制核心的不同设计方案的实现方法对这几种方案的特点进行了比较，并介绍了应用情况。 LED 点阵是公共信息的一种重要显示终端，其中大屏幕 LED 点阵显示屏在许多场合得以应用。大屏幕显示技术比中小屏幕显示难度更大，因为其屏幕大，LED 点数多， 而又要在极短时间内刷新每个点，这就要求其扫描速率必须非常高，此外，大屏幕作为信息发布的重要媒介，对其稳定性、可靠性以及可扩展性要求都很高，只有设计合理的控制电路才能满足上述要求。本文着重讨论 LED 大屏幕设计中控制电路的几种设计方法，针对不同的设计要求给出了不同的解决方案。 1 LED 大屏幕系统的工作原理 典型的 LED 大屏幕显示系统主要由信号控制系统﹑扫描和驱动电路以及 LED 阵列组成，系统结构如图 1 所示。目前大多数 LED 显示屏的屏幕设计采纳的是模块化的结构，它的基本单元是 LED 显示单元模块，屏幕大小和形状可灵活改变，显示屏的安装和维护也十分方便。 图 1 系统原理框图 信号控制系统是微机系统﹑单片机系统﹑微机 Z 单片机主从控制系统﹑可编程逻辑器件控制系统、红外遥控系统﹑传呼接收与控制系统等等。信号控制系统的任务是生成或接收 LED 显示所需的数字信号，并控制整个 LED 显示系统的各个部件按一定的分工和时序协调工作。行驱动电路多为三极管阵列，给 LED 提供大电流。列驱动由串入并出移位寄存器和锁存器(或带锁存功能的移位寄存器)构成。 待显示数据就绪后，控制系统首先将第一行数据送入移位寄存器并锁存，然后由行扫描电路选通 LED 阵列的第一行，点亮一段时间后，再以同样方法显示后续行，直至完成一帧的显示内容，如此循环往复。根据视觉暂留的原理，能够实现 24f/s 的显示才能够让肉眼没有明显的停顿感，相当于响应时间要达到，40ms 以下。当 LED 显示屏面积很大时，传输的数据量也非常大，从而增加了显示系统的响应时间引起闪耀，为提高视觉效果，可以分区并行显示。 在高速动态显示时，LED 的发光亮度与扫描周期内的发光时间成正比，所以通过调制LED 的发光时间与扫描周期的比值(即占空比)可以实现灰度显示。下载后可任意编辑 2 LED 大屏幕控制电路的设计 控制电路的设计是大屏幕系统设计的核心，控制电路...
