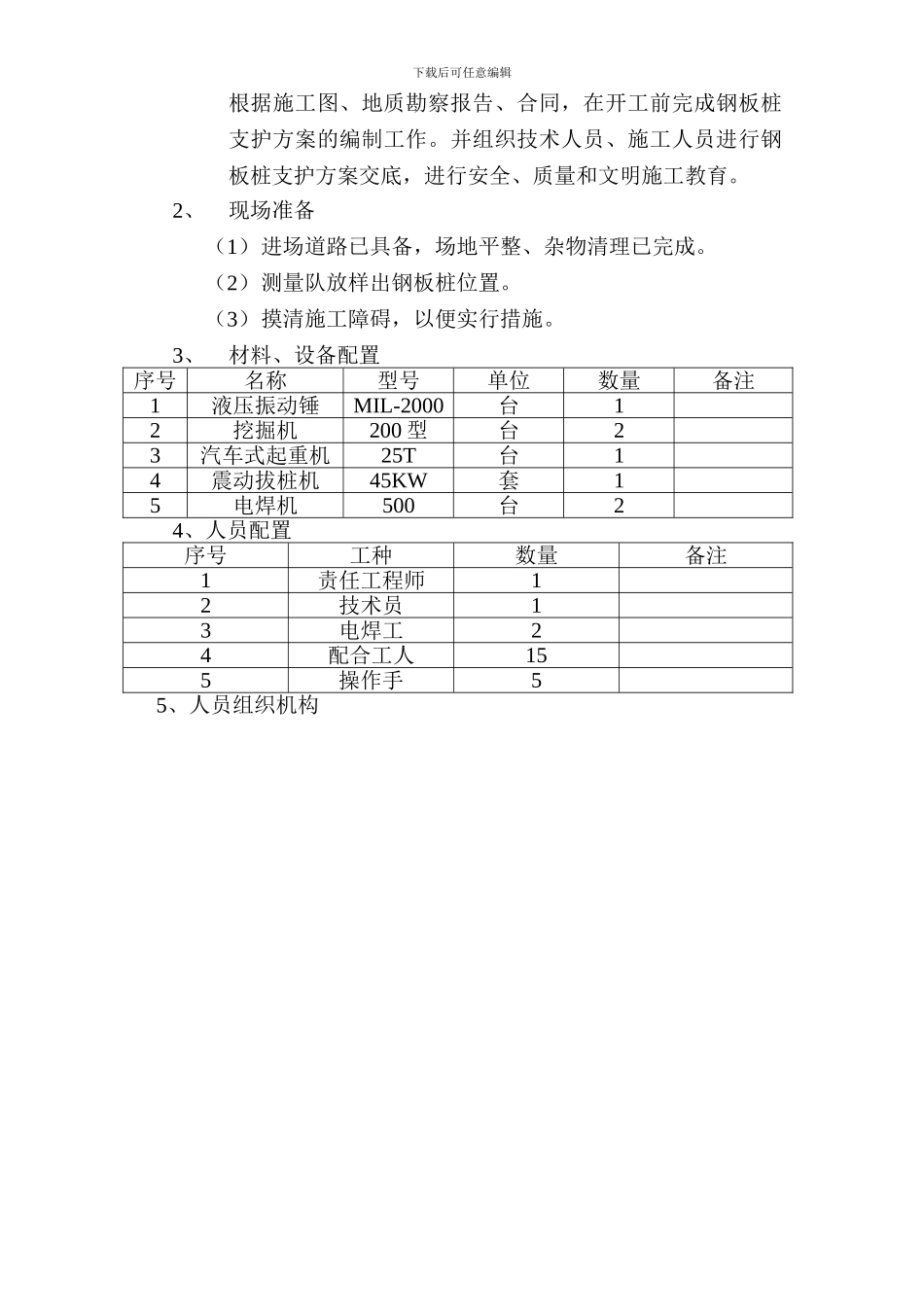

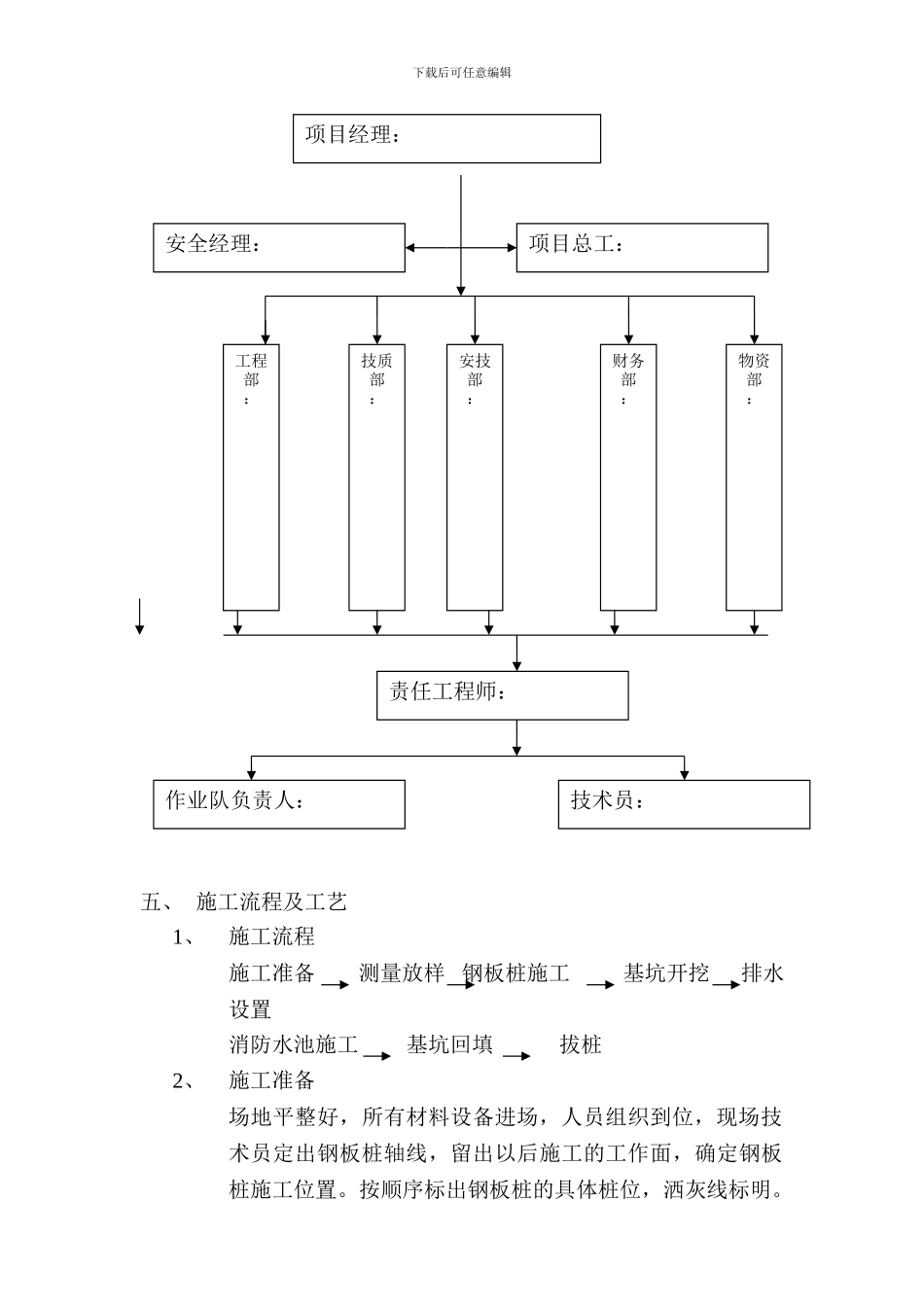

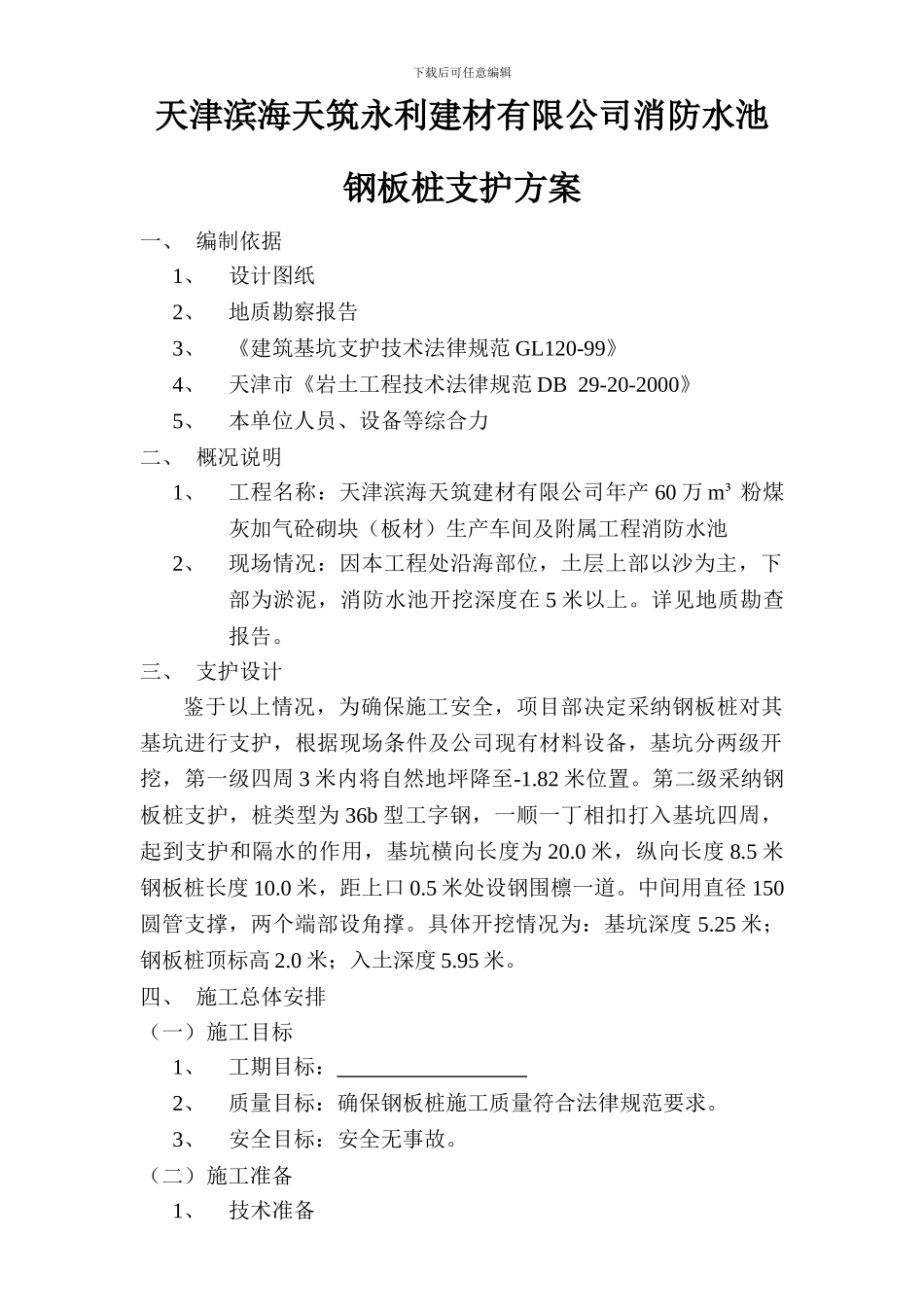

下载后可任意编辑天津滨海天筑永利建材有限公司消防水池钢板桩支护方案一、 编制依据1、设计图纸2、地质勘察报告3、《建筑基坑支护技术法律规范 GL120-99》4、天津市《岩土工程技术法律规范 DB 29-20-2000》5、本单位人员、设备等综合力二、 概况说明1、工程名称：天津滨海天筑建材有限公司年产 60 万 m³ 粉煤灰加气砼砌块（板材）生产车间及附属工程消防水池2、现场情况：因本工程处沿海部位，土层上部以沙为主，下部为淤泥，消防水池开挖深度在 5 米以上。详见地质勘查报告。三、 支护设计 鉴于以上情况，为确保施工安全，项目部决定采纳钢板桩对其基坑进行支护，根据现场条件及公司现有材料设备，基坑分两级开挖，第一级四周 3 米内将自然地坪降至-1.82 米位置。第二级采纳钢板桩支护，桩类型为 36b 型工字钢，一顺一丁相扣打入基坑四周，起到支护和隔水的作用，基坑横向长度为 20.0 米，纵向长度 8.5 米钢板桩长度 10.0 米，距上口 0.5 米处设钢围檩一道。中间用直径 150圆管支撑，两个端部设角撑。具体开挖情况为：基坑深度 5.25 米；钢板桩顶标高 2.0 米；入土深度 5.95 米。四、 施工总体安排（一）施工目标1、工期目标： 2、质量目标：确保钢板桩施工质量符合法律规范要求。3、安全目标：安全无事故。（二）施工准备1、技术准备下载后可任意编辑根据施工图、地质勘察报告、合同，在开工前完成钢板桩支护方案的编制工作。并组织技术人员、施工人员进行钢板桩支护方案交底，进行安全、质量和文明施工教育。2、现场准备（1）进场道路已具备，场地平整、杂物清理已完成。（2）测量队放样出钢板桩位置。（3）摸清施工障碍，以便实行措施。3、材料、设备配置序号名称型号单位数量备注1液压振动锤MIL-2000台12挖掘机200 型台23汽车式起重机25T台14震动拔桩机45KW套15电焊机500台24、人员配置序号工种数量备注1责任工程师12技术员13电焊工24配合工人155操作手5 5、人员组织机构下载后可任意编辑五、 施工流程及工艺1、施工流程施工准备测量放样 钢板桩施工基坑开挖 排水设置消防水池施工基坑回填拔桩2、施工准备场地平整好，所有材料设备进场，人员组织到位，现场技术员定出钢板桩轴线，留出以后施工的工作面，确定钢板桩施工位置。按顺序标出钢板桩的具体桩位，洒灰线标明。项目经理：工程部：安全经理：项目总工：技质部：安技部：财务部：物资部：责任工程师：技术员：作业队负责人：下载后可任意编辑...
